Περιγραφή πνευματικής πύλης σφήνας Περιγραφή
Η βαλβίδα πύλης σφήνας είναι μια βαλβίδα που ανοίγει και κλείνει οδηγώντας μια πλάκα πύλης σχήματος σφήνας μέσω ενός πνευματικού ενεργοποιητή. Αποτελείται από ένα σώμα βαλβίδας, μια πλάκα πύλης σχήματος σφήνας, ένα στέλεχος βαλβίδας, έναν πνευματικό ενεργοποιητή (συμπεριλαμβανομένου ενός κυλίνδρου) και ένα συγκρότημα σφράγισης. Το βασικό χαρακτηριστικό του είναι ο συνδυασμός της πεπιεσμένης ισχύος αέρα και της αναγκαστικής σφραγίδας της πλάκας πύλης σφήνας. Είναι κατάλληλο για αποκοπή υγρών ή ρύθμισης σε αυτοματοποιημένα συστήματα ελέγχου.
Προδιαγραφές βαλβίδων πνευματικής σφήνας
|
Τύπος |
Βαλβίδες πύργου πνευματικής σφήνας |
|
Μέγεθος |
DN15 έως 4000 |
|
Σφράγιση |
PTFE, EPDM, Μέταλλο, NBR |
|
Κατάλληλο μέσο |
Νερό, λάδι, φυσικό αέριο, πολτό κ.λπ. |
|
Δομή |
Τύπος άκρου |
|
Στέλεχος |
Ανοξείδωτος χάλυβα 304 |
|
Πρότυπο |
Όπως, το GB, το DIN, το JIS είναι διαθέσιμοι |
|
Θερμοκρασία μέσων |
-20 έως 1100 βαθμοί |
|
Σύνδεση |
Φλάντζα ή λερωμένο |
|
Πιστοποιητικό |
CE, ROHS, ISO9001, TUV |

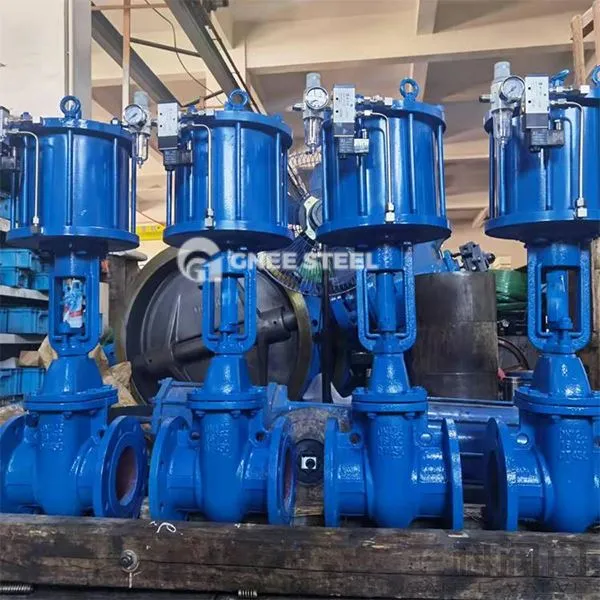

Βαλβίδες πύργου πνευματικής σφήνας
Απαιτήσεις δοκιμής of Valve Gate Wedge Flange
Δοκιμή απόδοσης
Δοκιμή μήκους μήκους : Το σώμα της βαλβίδας φέρει 1,5 φορές την ονομαστική πίεση και διατηρεί πίεση για 5 λεπτά χωρίς διαρροή ή παραμόρφωση . Seal Test : Στην κλειστή κατάσταση, η πλευρά εισόδου πιέζει σε 1,1 φορές την ονομαστική πίεση και η διαρροή στην πλευρά της εξόδου συναντά το πρότυπο API 598 ή GB/T 13927. PNEUMATIC ACTUATOR TEST : Επαληθεύστε τη σταθερότητα ροπής ανοίγματος και κλεισίματος, χρόνου απόκρισης και πίεσης αέρα (συνήθως 0. 4 ~ 0.
Υλικό και επιθεώρηση εμφάνισης
Η έκθεση χημικής σύνθεσης και τα δεδομένα μηχανικής απόδοσης (όπως η αντοχή και η σκληρότητα εφελκυσμού) απαιτούνται για το σώμα της βαλβίδας και το υλικό πύλης . Η επιφάνεια σφράγισης δεν έχει γρατζουνιές ή πόρους και το σφάλμα επιφάνειας της τελικής επιφάνειας της φλάντζας είναι μικρότερο ή ίσο με 0 05mm .
Λειτουργική επαλήθευση
Προσομοιώστε τις πραγματικές συνθήκες εργασίας για να ανοίξετε και να κλείσετε συνεχώς για περισσότερες από 500 φορές για να επιβεβαιώσετε ότι δεν υπάρχει αποτυχία εμπλοκής ή σφράγισης .
