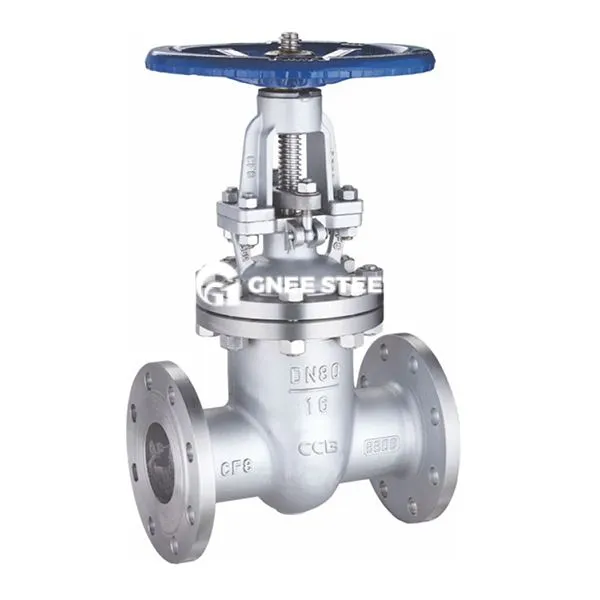

Βαλβίδα πύλης από ανοξείδωτο χάλυβα

‌ Πιύπτορα και θερμοκρασία‌

Επίπεδο πίεσης: συμμορφώνεται με την κατηγορία 800‌ (περίπου ‌13.8 MPa‌), κατάλληλο για συνθήκες υψηλής θερμοκρασίας και υψηλής πίεσης και η πίεση δοκιμής μπορεί να φτάσει ‌20.7 MPa‌‌.
‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ {-29 βαθμός ~ 500 βαθμοί ‌ και τα ειδικά σχέδια μπορούν να επεκταθούν σε ‌550 βαθμό ‌‌.

Υλικό και σύνδεση‌

Το υλικό του σώματος: κατασκευασμένο από ανοξείδωτο χάλυβα ‌A182 F304/F316, έχει ισχυρή αντοχή στη διάβρωση και είναι κατάλληλη για μέσα όπως οξύ, αλκαλί και ατμό.
‌ Connection Method‌: Υποστηρίζει ‌socket συγκόλληση (SW) ‌ και ‌flange σύνδεση‌ (ANSI B16.5), κατάλληλα για συστήματα αγωγών με υψηλές απαιτήσεις σφράγισης.

Χαρακτηριστικά δομής και απόδοσης

Βασικός σχεδιασμός

Τύπος Bonnet: Bellows συγκολλημένο καπό (τύπος GWBT-L) ή βιδωτό καπό, εξασφαλίζοντας καμία διαρροή υπό συνθήκες υψηλής πίεσης.

Φόρμα σφράγισης:

Σκληρή σφράγιση: Επικάλυψη κράματος με βάση το κοβάλτιο, ανθεκτικό στα μέσα που περιέχουν σωματίδια (όπως ο πολτός).

Μαλακή σφράγιση: Προαιρετικό PTFE ή εύκαμπτο γραφίτη, κατάλληλο για καθαρά υγρά (νερό, λάδι).

Δομή στελέχους: Αύξηση σχεδιασμού στελέχους (OS & Y) με τραπεζοειδές νήμα, χαμηλή ροπή ανοίγματος και κλεισίματος, εγχειρίδιο ή ηλεκτρική μονάδα.

Πλεονεκτήματα απόδοσης

Αντίσταση διάβρωσης: Υλικό από ανοξείδωτο χάλυβα + θεραπεία με σκλήρυνση επιφάνειας, κατάλληλη για όξινα, αλκαλικά και θαλασσινά περιβάλλοντα.

Χαμηλή αντίσταση ροής: Κανάλι ροής πλήρους διαμέτρου, η απώλεια πίεσης είναι μόνο το 1/3 της βαλβίδας στάσης ίδιου διαμετρήματος, κατάλληλη για σενάρια μεγάλης ροής.
‌ Long Life‌: Το στέλεχος βαλβίδας είναι επιχρυσωμένο, η αντίσταση φθοράς βελτιώνεται, η περίοδος συντήρησης είναι μεγαλύτερη ή ίση με 6 μήνες.

Γκάμα προϊόντων
-Μέγεθος valve:
2 "~ 48" (DN 50- DN1200)
-Πίεση:
ANSI Class 150 ~ 2500 (PN 16- PN420) -Temperature:
-196ºC~ 500ºC
-Υλικά του σώματος:
Χάλυβα άνθρακα, ανοξείδωτο χάλυβα, κράμα χάλυβα, διπλά χάλυβα
-Trim (δίσκος/στέλεχος):
Χαλός ανθρακούχου, ανοξείδωτος χάλυβα, χάλυβα διπλής όψης, χάλυβα κράματος

Τεχνικές προδιαγραφές
-ΣΔΗΓΟΜΕΝΟ: ASME 16.34/ API 6D/ API 600/ BS 1414
-Επίξτε το πρόσωπο: ASME B16.10
-END FLANGE: ASME B16.5, ASME B16.47
-BW End: ASME B16.25
-Test: API 598/ API 6D/ BS 6755
-Ειδικό: NACE MR -01-75



Βαλβίδα πύλης από ανοξείδωτο χάλυβα
