Πνευματική βαλβίδα πύλης

Η βαλβίδα πνευματικής πύλης είναι μια αυτόματη βαλβίδα ελέγχου που τροφοδοτείται από συμπιεσμένο αέρα, η οποία χρησιμοποιείται ευρέως σε βιομηχανικά συστήματα αγωγών.
1. Ορισμός και αρχή εργασίας
Η βαλβίδα πνευματικής πύλης οδηγεί τον ενεργοποιητή μέσω πεπιεσμένου αέρα, οδηγώντας το στέλεχος της βαλβίδας για να συνειδητοποιήσει την κατακόρυφη ανύψωση και τη μείωση της κίνησης της πύλης. Η βασική αρχή λειτουργίας είναι:

Το έμβολο στον κύλινδρο παράγει ώθηση κάτω από την πίεση της πηγής αέρα, ωθώντας τη ράβδο μετάδοσης για να οδηγήσει την πύλη για να μετακινηθεί.
Όταν χρησιμοποιείτε δομή κυλίνδρων διπλής στρώσης, τα άνω και κάτω έμβολα συνεργάζονται για να αυξήσουν την δύναμη ανοίγματος και κλεισίματος, επίλυση του προβλήματος της εύκολης εμπλοκής ενός μόνο κυλίνδρου.
Ορισμένα μοντέλα είναι εξοπλισμένα με μηχανισμό buffer, ο οποίος μπορεί να μειώσει αποτελεσματικά τη φθορά της επιφάνειας σφράγισης που προκαλείται από την επίδραση κλεισίματος.
2. Τυπικά δομικά χαρακτηριστικά
‌ -main body σύνθεση‌

Σώμα βαλβίδων: Τα κοινά υλικά περιλαμβάνουν όλκιμο σίδηρο, χυτό χάλυβα, ανοξείδωτο χάλυβα (όπως 316L)
Stem Valve: Ανοξείδωτος χάλυβα (όπως 2CR13), βαλβίδες μεγάλης διαμέτρου χρησιμοποιούν ενσωματωμένη δομή από ανοξείδωτο χάλυβα
Επιφάνεια σφράγισης: χωρισμένη σε αυτο-σέβεση (βασιζόμενη σε μέτρια πίεση) και αναγκαστική σφράγιση (απαιτώντας εξωτερική δύναμη να πιέσει)
‌Actuator‌

Τύπος μονής δράσης: Δομή επαναφοράς ελατηρίου, μπορεί αυτόματα να ανοίξει/κλείσει όταν ο αέρας αποκοπεί
Τύπος διπλής δράσης: Απαιτεί έλεγχο ηλεκτρομαγνητικών βαλβίδων με δύο θέσεις, ανοικτή αέρα και αέρας.
Μηχανισμός χειροκίνητης μεταγωγής: Χρησιμοποιείται για λειτουργία έκτακτης ανάγκης όταν πνευματική αποτυχία

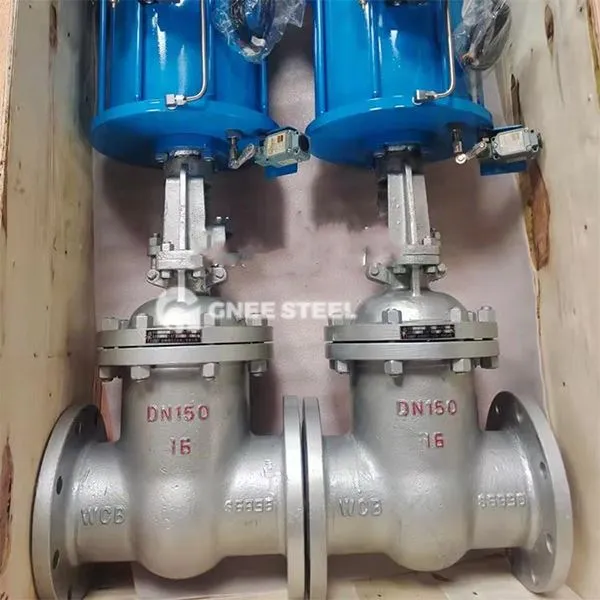

πνευματική βαλβίδα πύλης



Προδιαγραφή λειτουργίας
Διαδικασία ανοίγματος‌

Ελέγξτε ότι η πίεση πηγής αερίου είναι σταθερή στο 4-6 MPA και επιβεβαιώστε ότι δεν υπάρχει διαρροή στον αγωγό
Το τηλεχειριστήριο απαιτεί επαλήθευση της μετάδοσης σήματος. Μετά τη μετάβαση σε χειροκίνητη λειτουργία λειτουργίας στο χώρο, περιστρέψτε το στέλεχος της βαλβίδας δεξιόστροφα δεξιόστροφα
Παρακολουθήστε τη μεταβολή του βαθμού ανοίγματος και σταματήστε αμέσως όταν αντιμετωπίζετε αντίσταση
‌Closing Points‌

Η βαλβίδα διπλής δράσης μετατρέπει την κατεύθυνση της διαδρομής αερίου μέσω της ηλεκτρομαγνητικής βαλβίδας
Περιστρέψτε το στέλεχος της βαλβίδας αριστερόστροφα στην πλήρως κλειστή θέση και δώστε προσοχή στον μηχανισμό buffer για να μειώσετε τον αντίκτυπο
Πεδίο εφαρμογής V.
‌Industry‌: Petrochemical, ηλεκτρική ενέργεια, προστασία στο περιβάλλον, συντήρηση νερού, παραγωγή μηχανημάτων
‌Medium ‌: νερό, ατμός, λάδι, διαβρωτικά υγρά, κλπ.
Οι συνθήκες εργασίας ‌: πίεση εργασίας μικρότερη ή ίση με 6.4MPa, εύρος θερμοκρασίας -20 βαθμός ~ 550 βαθμοί (ειδικά μοντέλα μπορούν να φτάσουν υψηλότερα)

Σκέψεις επιλογής
Η ονομαστική πίεση πρέπει να είναι μεγαλύτερη ή ίση με την πίεση εργασίας του αγωγού και πρέπει να αντέχει 1,1 φορές την πίεση εργασίας χωρίς διαρροή στην κλειστή κατάσταση
Οι βαλβίδες πύλης τύπου μαχαιριού προτιμώνται για τα σωματίδια που περιέχουν μέσο και τα υλικά χάλυβα χρωμίου-molybdenum πρέπει να χρησιμοποιούνται για συνθήκες υψηλής θερμοκρασίας
Τα πρότυπα προϊόντα της επιχείρησης πρέπει να συνοδεύονται από τεχνικά έγγραφα στη σύμβαση
Ειδικά μοντέλα όπως η σειρά PZ643 και Z641H είναι ιδιαίτερα κατάλληλα για εύκολες συνθήκες μπλοκάρισμα λόγω του σχεδιασμού των κυλίνδρων διπλού στρώματος. Οι τακτικές δοκιμές σφράγισης απαιτούνται κατά τη διάρκεια της μακροχρόνιας αποθήκευσης για την πρόληψη της υποβάθμισης της απόδοσης που προκαλείται από τη γήρανση της επένδυσης από καουτσούκ.
