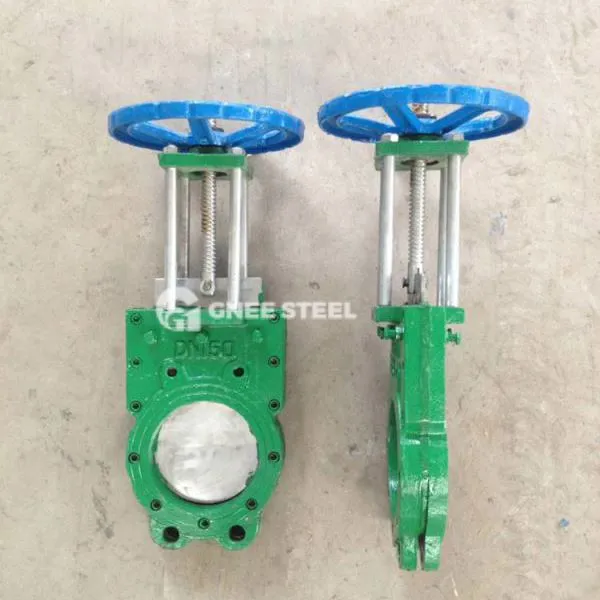

Περιγραφή βαλβίδας πύλης μαχαιριού με πολτό
Βαλβίδα πύλης μαχαιριών (γνωστή και ως βαλβίδα πύλης ιλύος τύπου μαχαιριού) είναι μια βαλβίδα σχεδιασμένη για το χειρισμό στερεών σωματιδίων, ινών και ιξώδους μέσων. Η βασική του λειτουργία είναι να αποκόψει αποτελεσματικά τα σύνθετα μέσα και να πραγματοποιήσει τον έλεγχο της ροής του αγωγού.
1. Δομή πυρήνα και αρχή
Main Components
Valve Body: Κατασκευασμένο από χυτοσίδηρο, χυτοσίδηρο, ανοξείδωτο χάλυβα (όπως 304/316L) ή υλικά με επένδυση φθορίου, κατάλληλα για διαβρωτικές και υψηλές συνθήκες φθοράς
Valve Plate: Σχεδιασμός σε σχήμα μαχαιριού λεπτών λεπίδων (λοξοτομεί στο κάτω μέρος), μπορεί να κόψει τις ακαθαρσίες όπως ίνες και πολτό, κατασκευασμένο από ανοξείδωτο χάλυβα ή τσιμεντοειδές καρβίδιο
Sealing System : χωρισμένο σε σκληρή σφράγιση (μέταλλο σε μέταλλο) και μαλακή σφραγίδα (καουτσούκ/PTFE), ορισμένα μοντέλα υποστηρίζουν αμφίδρομη σφράγιση
Drive Mode
Manual: Λειτουργεί με χειροποίητο τροχό ή μοχλό, κατάλληλο για συμβατικές συνθήκες εργασίας
Pneumatic: Εξοπλισμένο με κύλινδρο με μονή δράση (Επαναφορά ελατηρίου) ή κύλινδρο διπλής δράσης, υποστηρίζει αυτόματο έλεγχο
Εργασία Αρχή: Η πλάκα της βαλβίδας αυξάνεται και πέφτει κάθετα, το μέσο κόβεται από τη λεπίδα και η συσκευή κίνησης οδηγεί το στέλεχος της βαλβίδας για να μετακινηθεί για να ανοίξει και να κλείσει.
2. Πλεονεκτήματα απόδοσης
-high χωρητικότητα διάτμησης: Η πύλη τύπου μαχαιριού μπορεί να κόψει τις ίνες, τα σωματίδια και τα ιξώδη μέσα για να αποφευχθεί η απόφραξη
Εύουια και διάβρωση αντίσταση: Η πλάκα βαλβίδας και η επιφάνεια στεγανοποίησης είναι κατασκευασμένα από ανοξείδωτο χάλυβα ή σκληρό κράμα, το οποίο είναι κατάλληλο για μέσα υψηλής φθοράς όπως το ιλύ και τέφρα
Low Flow Resistance Design: Το κανάλι ροής ευθείας μειώνει την απώλεια πίεσης και είναι κατάλληλο για υγρά υψηλής ταχύτητας
Comcpact και Light: Το μήκος της σύντομης δομής μειώνει το φορτίο του αγωγού και εξοικονομεί χώρο εγκατάστασης.
Προδιαγραφή βαλβίδας πύλης μαχαιριού
|
Είδος |
Βαλβίδα πύλης μαχαιριού | ||
|
Εύρος μεγέθους |
2 "~ 80", DN50 ~ DN2000 |
||
|
Προμηθευτής |
0. 6MPa ~ 2.5MPa |
||
|
Θερμοκρασία |
-38 βαθμός ~ 1100 βαθμός |
||
|
Σύνδεση |
Τύπος φλάντζας, τύπος ωτρώσης, τύπος πλακιδίου |
||
|
Διάτρηση φλάντζας |
ANSI B16.5, GB/T9113, JB/T79, HG, SH, JIS, DIN, NF, BS |
||
|
Υλικό |
Από ανοξείδωτο χάλυβα, WCB |
||
|
Υλικό σφράγισης |
PTFE, μέταλλο καθισμένος |
||
|
Διαρροή |
PTFE Βαθμός Α (μηδενική διαρροή), μέταλλο καθισμένος βαθμός D (υγρό {0}}. 1xdn mm³/s) |
||
βαλβίδα πύλης μαχαιριού
| Βιομηχανία | Αιτήσεις |
|---|---|
| Χαρτιά | Μεταφορά πολτού, επεξεργασία λυμάτων, κατάλληλη για κοπή μεσαίας ίνας |
| Ορυχείο | Έλεγχος αγωγών Gangue και ollry, ανθεκτικός στη φθορά των σωματιδίων |
| Φιλικό προς το περιβάλλον | Ιλύος φυτών επεξεργασίας λυμάτων και υποκλοπή ιλύος |
| Χημικά | Ελέγχου ανοίγματος και κλεισίματος των διαβρωτικών ollurs (όπως όξινα και αλκαλικά διαλύματα) |
Προδιαγραφές επιλογής και εγκατάστασης
Key Points for Selection
Χαρακτηριστικά Medium : Η πλάκα σκληρής σφράγισης + ανοξείδωτου χάλυβα προτιμάται για μέσο που περιέχει σωματίδια. Το διαβρωτικό μέσο πρέπει να είναι επενδεδυμένο με φθόριο ή υλικό 316L
Επίπεδο πίεσης: Ονομαστική πίεση μεγαλύτερη ή ίση με την πίεση εργασίας του αγωγού και πρέπει να αντέχει 1,1 φορές την πίεση χωρίς διαρροή όταν κλείσει
DRIVE MODE : Πνευματικά μοντέλα (όπως η σειρά PZ673H) επιλέγονται για συχνή λειτουργία ή σενάρια τηλεχειρισμού
Απαιτήσεις εγκατάστασης
Direction: κυρίως οριζόντια εγκατάσταση για να αποφευχθεί η υπολειμματική συσσώρευση μέσου
Διαστημικός διαχωρισμός: Η ανοιχτή δομή του στελέχους πρέπει να διατηρήσει χώρο για την ανύψωση του στελέχους των βαλβίδων και το κρυμμένο στέλεχος είναι κατάλληλο για σενάρια περιορισμένου χώρου
Συντήρηση και συντήρηση
Regular enspection: φθορά επιφάνειας σφράγισης, λίπανση βλαστών βαλβίδων και έγκαιρη αντικατάσταση των σφραγίδων από καουτσούκ γήρανσης
Pneumatic Component Maintenance : Ελέγξτε την αέρα σφίξιμο του κυλίνδρου, καθαρίστε τις ακαθαρσίες της ηλεκτρομαγνητικής βαλβίδας και βεβαιωθείτε ότι η σταθερή πίεση αέρα (4-6 MPA)
Η θεραπεία anti-διάβρωσης: η μακροπρόθεσμη μη χρήση απαιτεί την εκκένωση του μέσου και η επιφάνεια της βαλβίδας επικαλύπτεται με αντι-θραυστήρα.
