Περιγραφή βαλβίδας πύλης λάσπης
Η βαλβίδα πύλης λάσπης είναι μια ειδική βαλβίδα που έχει σχεδιαστεί για περιεχόμενο υψηλού στερεού και εξαιρετικά διαβρωτικά υγρά . μπορεί να κόψει το μέσο του αγωγού με την ανύψωση της πύλης και είναι ιδιαίτερα κατάλληλα για συστήματα μεταφοράς λάσπης σε πετρελαιοκηλίδες, εξόρυξη και μεταλλική επεξεργασία . Οι λειτουργίες πυρήνα της περιλαμβάνουν:
Η ανθεκτική σε ενδύματα αποκοπή: η πύλη είναι κατασκευασμένη από κράμα υψηλής φάσης (όπως χάλυβα χρωμιού-μολυβδανίου, ανοξείδωτο χάλυβα) ή επικάλυψη καρβιδίου βολφραμίου για να αντισταθεί στη διάβρωση και τη φθορά των σωματιδίων χαλαζίας και μεταλλικών σωματιδίων στη λάσπη.
Bidirectional στεγανοποίηση: μεταλλική/μη μέταλλο σύνθετη δομή στεγανοποίησης, το κάθισμα της βαλβίδας έχει ικανότητα ελαστικής αντιστάθμισης για να εξασφαλίσει μηδενική διαρροή κάτω από θετικές και αρνητικές πιέσεις.
Anti-clogging design: κανάλι ροής πλήρους διαμέτρου (συντελεστής αντίστασης ροής μικρότερο ή ίσο με 0 . 08), η πύλη μπορεί να κόψει τις ακαθαρσίες όπως οι ίνες και η σκωρία κατά τη διάρκεια της ανύψωσης και της μείωσης για να αποφευχθεί η παρεμπόδιση των αγωγών.
Προδιαγραφή βαλβίδας πύλης λάσπης
| Βαλβίδα | Χύλος χυτοσιδήρου (WCB), από ανοξείδωτο χάλυβα (304/316L), πλαστική επένδυση ή διαδικασία επένδυσης από καουτσούκ χρησιμοποιείται σε ορισμένες συνθήκες εργασίας |
|---|---|
| Πύλη | Δομή τύπου μαχαιριού ή παράλληλη δομή διπλής πύλης, επιφανειακό κράμα STL (πάχος μεγαλύτερο από ή ίσο με 1,5 mm) ή κεραμική επίστρωση |
| ΣΥΣΤΗΜΑΤΟΣ ΣΥΣΤΗΜΑΤΟΣ | O-δακτύλιο + κάθισμα βαλβίδας αντιστάθμισης ελατηρίου, με ανοχή θερμοκρασίας -20 βαθμός ~ 150 βαθμοί, κατάλληλη για όξινη λάσπη (ph 2-12) |
| Ονομαστική διάμετρο | DN25 ~ DN150 (μπορεί να προσαρμοστεί μέχρι το DN300) |
| Επίπεδο πίεσης | 16.0 ~ 42.0MPa (κλάση 2500 ~ 6300psi) |
| Εφαρμόσιμα μέσα | Λάσπη, ιλύ και υγρό γεώτρησης με στερεό περιεχόμενο μικρότερο ή ίσο με 30% |

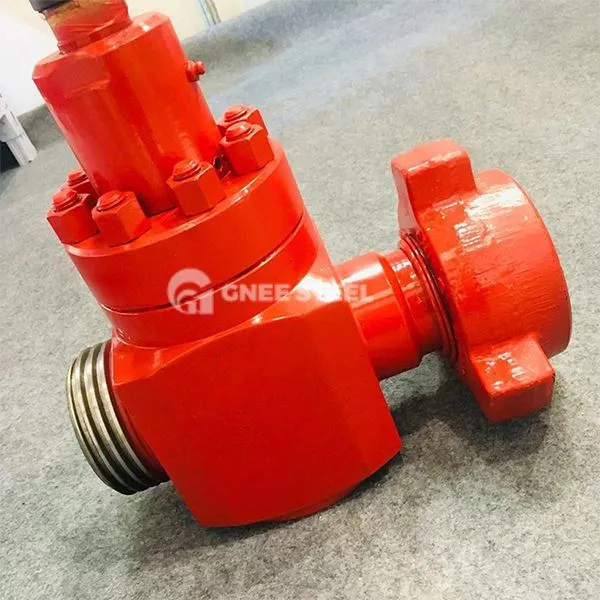

Βαλβίδα πύλης λάσπης
Αιτήσεις
Oil Drilling : Έλεγχος πίεσης διέγερσης λάσπης για την αποφυγή εκτόξευσης (όπως η βαλβίδα πύλης λάσπης υψηλής πίεσης Z23Y γεώτρησης).
-Mineral Processing: Ρύθμιση ροής των απορριμμάτων που μεταδίδουν αγωγούς για να αντέξουν την επίδραση των σωματιδίων ιλύος (στερεά περιεχόμενο μικρότερη ή ίση με 25%).
SEWAGE TRENTARY : Δημοτική αποκοπή αγωγών ιλύος, εξοπλισμένη με ηλεκτρικούς ενεργοποιητές για την επίτευξη τηλεχειριστηρίου .
Αρχές επιλογής
Μεσαία χαρακτηριστικά: Οι πύλες τύπου μαχαιριού προτιμώνται όταν η στερεή περιεκτικότητα είναι μεγαλύτερη από 10%και τα καθίσματα βαλβίδων αντιστάθμισης ελατηρίου απαιτούνται για τα ιξώδη μέσα.
Επίπεδο πίεσης: Τα μοντέλα κλάσης 600 ή υψηλότερα υψηλής πίεσης χρησιμοποιούνται για γεώτρηση πετρελαίου και αερίου (όπως τυπικές βαλβίδες API 6A).
Αντιστοίχιση υλικών: Το διπλό χάλυβα βαλβίδα βαλβίδας + PTFE σφράγιση στεγανοποίησης χρησιμοποιείται για το όξινο περιβάλλον λάσπης .
