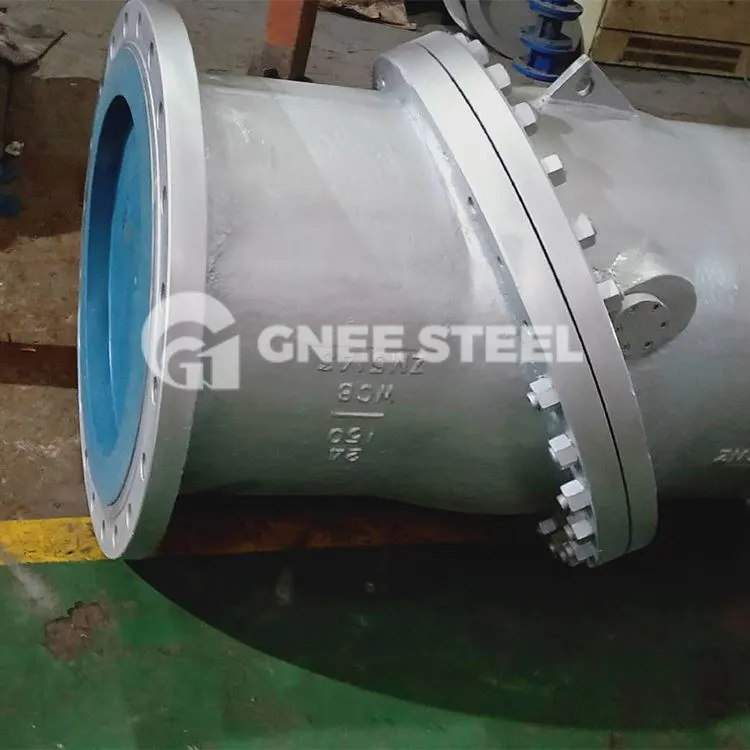

Η βαλβίδα αντεπιστροφής της πλάκας Swash είναι κατάλληλη για την πρόληψη της αντίστροφης ροής υγρού σε οριζόντιους ή κατακόρυφους αγωγούς. Σε κάθετους αγωγούς ή αγωγούς με οποιαδήποτε γωνία κλίσης μεταξύ οριζόντιας και κατακόρυφης, αυτές οι βαλβίδες ελέγχου είναι κατάλληλες μόνο για αγωγούς με μέτρια ροή προς τα πάνω.
|
Εύρος μεγέθους |
Υλικό σώματος |
|
2"-60" DN50-DN1500 |
WCB, CF8, CF3, CF8M, CF3M, B148, A105, LF2, F304, F316 |
|
Εκτίμηση πίεσης |
Υλικό δίσκου |
|
Τάξη150-Τάξη 1500 PN16-PN100 |
WCB, CF8, CF3, CF8M, CF3M, B148, A105, LF2, F304, F316 |
|
Τερματισμός σύνδεσης |
Υλικό καθίσματος |
|
Φλάντζα (FF, RF, RJ), BW |
A105 |
|
Στυλ Δομής |
Υλικό στελέχους |
|
Πλήρες λιμάνι |
/ |
|
Επιλογές ενεργοποιητή |
Πρότυπο σχεδίασης |
|
/ |
ASME B16.34, API 6D |
|
Εύρος θερμοκρασίας |
Πρότυπο πρόσωπο με πρόσωπο |
|
-196 βαθμός ~550 μοίρες |
ASME B16.10 |
|
Πρότυπο σύνδεσης |
Πρότυπο δοκιμής |
|
Διάτρηση φλάντζας: ASME B16.5 Συγκόλληση Πισινών: ASME B16.25 |
API 598 |
Υλικό
| κώδικας |
Σώμα |
Δίσκος | Στεγανοποιητικό κάθισμα | |
|
P |
CF8 |
CF8+STL |
0Cr19Ni9 |
PTFE |
|
R |
CF8M |
CF8M+STL |
%7β%7β0%7δ}Cr17Ni12Mo2 |
|
|
K |
CF3 |
CF3+STL |
%7β%7β0%7δ}Cr19Ni11 |
|
|
J |
CF3M |
CF3M+STL |
%7β%7β0%7δ}Cr17Ni14Mo2 |
|
|
E |
CN7M |
CN7M+STL |
20 Κράμα |
|
|
C |
WCB |
WCB+13Κρ |
0Cr19Ni9 |
|
|
D |
LCB |
CF8+STL |
%7β%7β0%7δ}Cr19Ni9 |
|
ΚΥΡΙΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Κατάλληλο για όλες τις τυπικές φλάντζες
Σύντομη Πρόσωπο με Πρόσωπο
Εξαιρετική στεγανότητα σύμφωνα με το API 598
Χαμηλή πτώση πίεσης και πίεση ανοίγματος
Γρήγορη αντίδραση κλεισίματος (λοξή έδραση) που μειώνει το σφυρί νερού
Προαιρετικά, το βοηθητικό ελατήριο αυξάνει την αντίδραση κλεισίματος
Βαλβίδες ελέγχου δίσκου
