Οι ταλαντευόμενες βαλβίδες αντεπιστροφής συνήθως εγκαθίστανται οριζόντια, αλλά εφόσον αποφεύγετε τον ρυθμό της βαλβίδας να φτάσετε στη θέση νεκρού κέντρου, μπορείτε επίσης να εγκατασταθείτε κάθετα. Στην περίπτωση κάθετης εγκατάστασης, η ροπή κλεισίματος της βαλβίδας δημιουργείται από τη βαρύτητα της, λόγω της βαλβίδας στην πλήρως ανοιχτή θέση όταν η ροπή κλεισίματος είναι πολύ μικρή, επομένως η βαλβίδα θα καθυστερήσει το κλείσιμο. Προκειμένου να ξεπεραστούν τα μειονεκτήματα της αργής απόκρισης της βαλβίδας στο στάσιμο μέσο, η βαλβίδα μπορεί να διαμορφωθεί για μηχανισμό βάρους μοχλού ή ελατήριο για να υποβοηθήσει τη φόρτωση.
Προδιαγραφές βαλβίδων αντεπιστροφής
|
Εύρος μεγέθους |
Υλικό σώματος |
|
1 1/2"-30" DN40-DN750 |
WCB, LCB, WC6, CF8, CI A126 CL.B, Ορείχαλκος B16, Μπρούντζος B62 |
|
Εκτίμηση πίεσης |
Υλικό δίσκου |
|
Τάξη150-Κλάση 2500 PN16-PN200 |
WCB, LCB, WC6, CF8, CI A126 CL.B, Ορείχαλκος B16, Μπρούντζος B62 |
|
Τερματισμός σύνδεσης |
Υλικό καθίσματος |
|
Φλάντζα (RF, RJ), Συγκόλληση Πισινών |
A105, F304, #25, 304 |
|
Στυλ Δομής |
Υλικό στελέχους |
|
Πλήρες λιμάνι |
/ |
|
Επιλογές ενεργοποιητή |
Πρότυπο σχεδίασης |
|
/ |
BS 1868, GB/T 12236, MS SP-71 |
|
Εύρος θερμοκρασίας |
Πρότυπο πρόσωπο με πρόσωπο |
|
-29 βαθμός ~550 μοίρες |
ASME B16.10, GB/T 12221, GB/T15188.1 |
|
Πρότυπο σύνδεσης |
Πρότυπο δοκιμής |
|
Διάτρηση φλάντζας: ASME B16.5, ASME B16.47, GB/T 9113, JB/T 79 Συγκόλληση πισινών: ASME B16.25, GB/T 12224 |
API 598, JB/T 9092, GB/T 13927 |

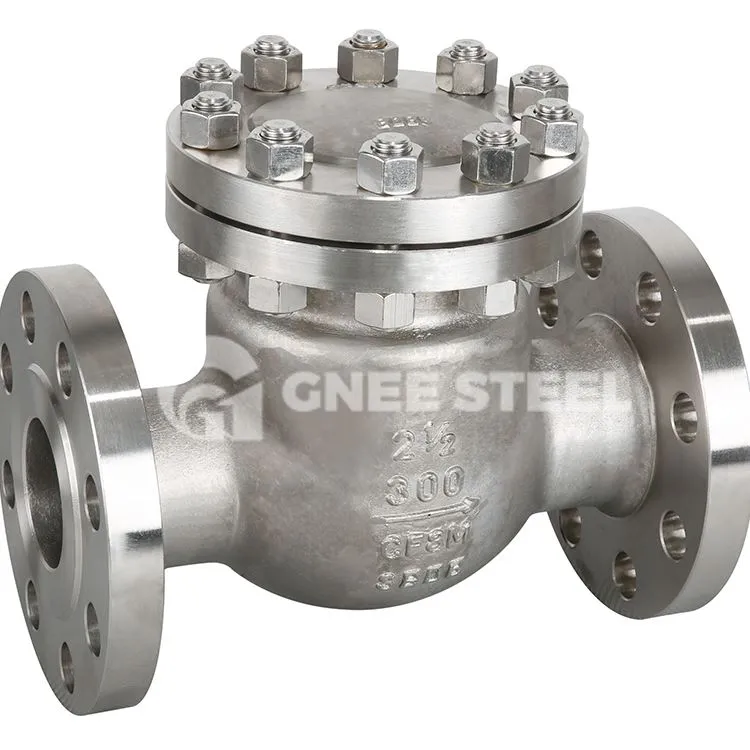

Βαλβίδες αντεπιστροφής
Ο δίσκος της βαλβίδας αντεπιστροφής έχει σχήμα δίσκου και περιστρέφεται γύρω από τον περιστρεφόμενο άξονα του καναλιού της έδρας της βαλβίδας. Επειδή το κανάλι μέσα στη βαλβίδα είναι απλοποιημένο, η αντίσταση ροής είναι μικρότερη από αυτή της βαλβίδας αντεπιστροφής ανύψωσης. Είναι κατάλληλο για περιπτώσεις μεγάλου διαμετρήματος με χαμηλό ρυθμό ροής και σπάνιες αλλαγές ροής, αλλά δεν είναι κατάλληλο για παλμική ροή. Η απόδοση στεγανοποίησης του δεν είναι τόσο καλή όσο η βαλβίδα αντεπιστροφής ανύψωσης. Οι βαλβίδες αντεπιστροφής ταλάντευσης χωρίζονται σε τύπου μονού πτερυγίου, τύπου διπλού πτερυγίου και τύπου πολλαπλών πτερυγίων. Αυτοί οι τρεις τύποι χωρίζονται κυρίως ανάλογα με τη διάμετρο της βαλβίδας. Ο σκοπός είναι να αποτραπεί η διακοπή της ροής ή η ανάστροφη ροή του μέσου και η αποδυνάμωση της υδραυλικής κρούσης.
