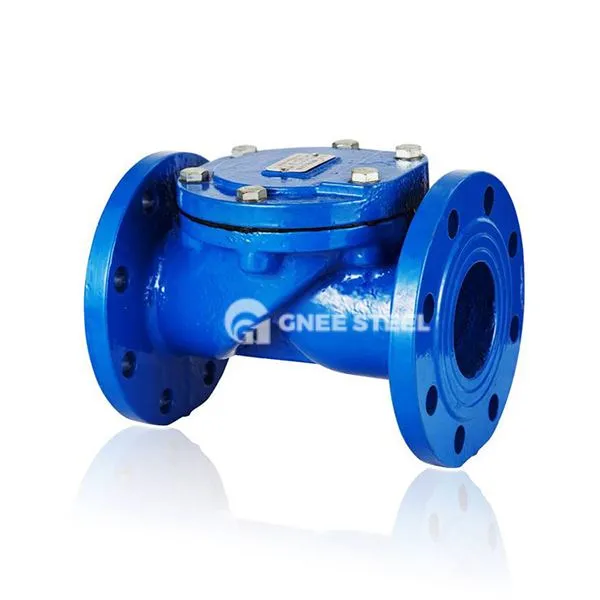

Βαλβίδα ελέγχου πτερυγίου καουτσούκ

Η βαλβίδα ελέγχου του πτερυγίου ‌rubber είναι μια βαλβίδα που χρησιμοποιεί ένα πτερύγιο από καουτσούκ για να επιτευχθεί έλεγχος ροής μονής κατεύθυνσης και είναι μια υποδιαίρεση της βαλβίδας ελέγχου. Η βασική του λειτουργία είναι να αποκλείσει γρήγορα την οπίσθια ροή του μέσου μέσω της ευελιξίας του καουτσούκ υλικού, μειώνοντας παράλληλα την επίδραση του σφυριού νερού και χρησιμοποιείται ευρέως στην προστασία των συστημάτων διανομής υγρών.

Βασική δομή και τεχνικά χαρακτηριστικά
‌ Key Components‌

Το κάλυμμα του σώματος και της βαλβίδας: συνήθως κατασκευασμένο από χυτοσίδηρο, χυτοσίδηρο ή ανοξείδωτο χάλυβα, με επίπεδο αντίστασης πίεσης που καλύπτει το PN 10- PN16 και ορισμένα μοντέλα υψηλής πίεσης μπορούν να φτάσουν στην κατηγορία 600. ‌Rubber flap‌: Είναι κατασκευασμένο από χαλύβδινη πλάκα ή ενισχυμένο νάιλον πανί ως σκελετό και το εξωτερικό στρώμα καλύπτεται με καουτσούκ χλωροπρενίου ή καουτσούκ νιτρλίου, το οποίο έχει τόσο ελαστικότητα όσο και αντοχή σε εφελκυσμό, και η διάρκεια του ανοίγματος και του κλεισίματος μπορεί να φτάσει το 1 εκατομμύριο φορές. ‌Sealing System ‌: υιοθετεί ένα κεκλιμένο σχεδιασμό καθίσματος βαλβίδας και η πίεση προσαρμογής της επιφάνειας σφράγισης μπορεί να φτάσει 1,1 φορές την ονομαστική πίεση (πρότυπο δοκιμής στεγανοποίησης) και το επίπεδο διαρροής πληροί το πρότυπο ANSI Class VI.
‌ Τεχνικές παράμετροι‌

‌ Εργασία θερμοκρασίας ‌: -20 βαθμός ~ 80 βαθμοί (Τα ειδικά μοντέλα είναι κατάλληλα για -40 βαθμό ~ 120 βαθμοί);
‌ εφαρμόσιμα μέσα ενημέρωσης: καθαρό νερό, λύματα, θαλασσινό νερό, πετρέλαιο και ήπια διαβρωτικά υγρά (πρέπει να ταιριάζουν με το καουτσούκ υλικό).
‌ Δοκιμή αντιστάθμισης: 1,5 φορές την ονομαστική πίεση για να εξασφαλιστεί η δομική σταθερότητα υπό συνθήκες υψηλής πίεσης.
Αρχή λειτουργίας και βασικά πλεονεκτήματα
Ροή εργασίας

‌Forward flow‌: Η μέτρια πίεση ωθεί τον δίσκο της βαλβίδας καουτσούκ για να περιστρέφεται γύρω από τον άξονα στην πλήρως ανοιχτή κατάσταση (η γωνία ανοίγματος είναι περίπου 7 0 βαθμός ~ 75 βαθμοί) και ο συντελεστής αντίστασης ροής είναι τόσο χαμηλός όσο 0. ‌Reverse κλείσιμο: Όταν το μέσο ρέει πίσω, ο δίσκος από καουτσούκ ταιριάζει γρήγορα στο κάθισμα της βαλβίδας κάτω από την αντίστροφη πίεση και το ελατήριο\/βαρύτητα και ο χρόνος κλεισίματος είναι μικρότερος ή ίσος με 0,8 δευτερόλεπτα, εμποδίζοντας την οπίσθια ροή και μειώνοντας το φαινόμενο του σφυριού νερού.
‌ Core Πλεονεκτήματα‌

‌ Llow Ροή Ροής και Εξοικονόμηση Ενέργειας: Ο βελτιωμένος σχεδιασμός καναλιού ροής μειώνει την κατανάλωση ενέργειας και η απώλεια κεφαλής είναι μόνο το 30% της παραδοσιακής βαλβίδας ελέγχου ανύψωσης.
‌Strong anti-oldolution‌: Η επιφάνεια στεγανοποίησης από καουτσούκ μπορεί να προσαρμοστεί σε μέσα που περιέχουν αιωρούμενα σωματίδια (διάμετρο σωματιδίων μικρότερη ή ίση με 5mm) και δεν είναι εύκολο να φράξει.
‌ Corrosion Resistance‌: Το στρώμα από καουτσούκ απομονώνει το μέταλλο του σώματος της βαλβίδας από την επαφή με το μέσο, ​​επεκτείνοντας τη διάρκεια ζωής της βαλβίδας (όπως η διάρκεια ζωής του καουτσούκ χλωροπρενίου κατά της διάβρωσης των θαλασσινών υδάτων μεγαλύτερη ή ίση με 10 χρόνια).



Βαλβίδα ελέγχου πτερυγίου καουτσούκ



Αιτήσεις
