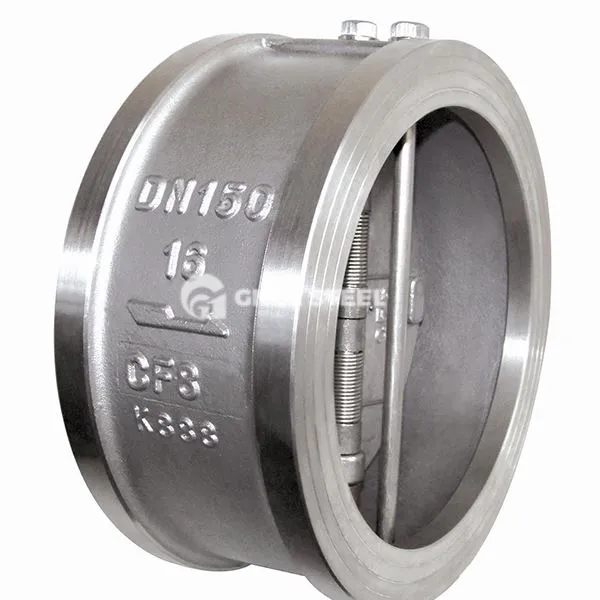

βαλβίδα ελέγχου τύπου πλακιδίων
Περιγραφή
Η βαλβίδα ελέγχου πλακιδίων είναι μια αυτόματη βαλβίδα που οδηγεί το δίσκο βαλβίδας να ανοίξει και να κλείνει τη ροή του ίδιου του μέσου. Χρησιμοποιείται για να αποτρέψει το μέσο που ρέει πίσω, η αντλία από την αντιστροφή και η ανακούφιση της πίεσης του δοχείου από το να είναι εκτός ελέγχου. Υιοθετεί μια δομή σύνδεσης πλακιδίων και έχει σταθεροποιηθεί μεταξύ των φλάντζων σωλήνων με φλάντζες ή μπουλόνια. Έχει τα χαρακτηριστικά του μικρού μεγέθους, του ελαφρού βάρους και της βολικής εγκατάστασης. Είναι κατάλληλο για συστήματα αγωγών με περιορισμένο χώρο.
Δομή και τύπος πυρήνα
Δομικός τύπος: Τύπος ανύψωσης (τύπος H71): Ο δίσκος βαλβίδας κινείται πάνω και προς τα κάτω κατά μήκος του κάθετου άξονα, βασιζόμενη στη μέση πίεση για να ανοίξει και το ελατήριο βοηθά στο κλείσιμο. Είναι κατάλληλο για σκηνές υψηλής πίεσης μικρής διαμέτρου (DN15 ~ 350mm). Τύπος ταλάντευσης (τύπος H44): Ο δίσκος βαλβίδας περιστρέφεται γύρω από τον άξονα μεντεσέδες, ο οποίος είναι κατάλληλος για αγωγούς χαμηλής ροής μεγάλης διαμέτρου (DN50 ~ 1200mm), με χαμηλή αντίσταση ροής και μικρή επίδραση κλεισίματος. Butterfly Double Disc (Τύπος H76): Ο σχεδιασμός διπλού δίσκου συνδυάζεται με ρυθμιστικό ελατηρίου, με γρήγορη ταχύτητα κλεισίματος (<1 second), which significantly reduces the water hammer effect.
Key Components:
Body Material : ανοξείδωτος χάλυβας (304\/316L), χάλυβα άνθρακα (WCB\/WCC) ή χάλυβα χαμηλής θερμοκρασίας (LCB), κατάλληλο για διαφορετικά μέσα και περιβάλλοντα.
Τεχνολογία SSealing : Μεταλλική σκληρή σφράγιση (συγκολλημένο κράμα stellite) ή ελαστική μαλακή σφραγίδα (PTFE\/γραφίτη), συνάντηση με διαρροή ANSI Class V\/VI.
Προδιαγραφή βαλβίδας ελέγχου τύπου πλακιδίων
|
Σχεδίαση βαλβίδων |
: API 594 \/ API 600 (ISO 10434) \/ API 6D (ISO 14313) \/ API 602 \/ API 603 \/ API 608 \/ API 609 \/ IS 780 \/ BS 1414 \/ BS 14846 \/ BS 1868 \/ BS 1873 \/ BS 5351 \/ ASME B 16.34 (BS 5351) \/ DIN 3357 |
||
|
Δοκιμή πίεσης |
: API 598 \/ API 600 \/ API 6D |
||
|
Αντικρυνώς |
: ANSI B 16.10 |
||
|
Τελική σύνδεση |
: Βιδωμένο σύμφωνα με το BSP\/BSPT\/NPT, συγκόλληση σύμφωνα με το SW\/BW, φλάντζα σύμφωνα με RF\/RTJ |
||
|
Σύνδεση φλάντζας |
: ANSI B 16.5 (For NPS≤24) / ANSI B 16.47 SERIES B, ANSI 16.47 SERIES A, MSS SP-44 (For NPS >24) |
||
|
Άκρο συγκόλλησης |
: ANSI B 16.25 |
||
|
Άκρο συγκόλλησης |
: ANSI B 16.11 |
||
|
Βιδωτό άκρο |
: ANSI B 1.20.1 (BSP\/NPT) |
||
|
Πάχος τοίχου |
: API 600 \/ BS 1868 |
||
|
Βαθμολογία πίεσης |
: Σύμφωνα με το ANSI 125#, 150#, 300#, 400#, 600#, 800#, 900#, 1500#, 2500# |
||
|
Επιλογή μηχανικής |
: Λειτουργία εργαλείων, ηλεκτρικά ενεργοποιημένα, πνευματικά ενεργά |
||
|
Εύρος μεγέθους |
: Σύμφωνα με το NPS 2 "- 48" |
||
βαλβίδα ελέγχου τύπου πλακιδίων
Φόντα
Σχεδιασμός σφυριού κατά του νερού: ρυθμιστικό ελατηρίου (όπως η δομή διπλού ελατηρίου στο δίπλωμα ευρεσιτεχνίας CN 222798224 U) ή η εκτροπή διπλής ροής πεταλούδας χρησιμοποιείται για να μειώσει την επίδραση της πίσω ροής και να επεκτείνει τη διάρκεια ζωής της βαλβίδας.
Συμπαγές και αποτελεσματικό: Το δομικό μήκος είναι μόνο το 1\/3 της παραδοσιακής βαλβίδας ελέγχου φλάντζας και το βάρος μειώνεται κατά 40%~ 60%, εξοικονομώντας χώρο εγκατάστασης.
Γρήγορη απόκριση: Ο χρόνος κλεισίματος του πτερυγίου της βαλβίδας μπορεί να ελεγχθεί εντός 0.
Εφαρμογή
Δημοτική παροχή νερού και αποστράγγιση: Αποτρέψτε την οπισθοδρόμηση του μέσου μετά την έκταση της αντλίας νερού για να προστατεύσει την ασφάλεια της μονάδας αντλίας.
Petrochemical: Έλεγχος ροής μονής κατεύθυνσης των αγωγών εισόδου και εξόδου της συσκευής αντίδρασης υψηλής πίεσης.
Κρυογονική μηχανική: Αντιαστροφόρος σύστημα μετάδοσης υγροποιημένου φυσικού αερίου (LNG).
Σύστημα ισχύος: Αποτρέψτε την πίσω ροή ατμού στον αγωγό τροφοδοσίας του λέβητα.
