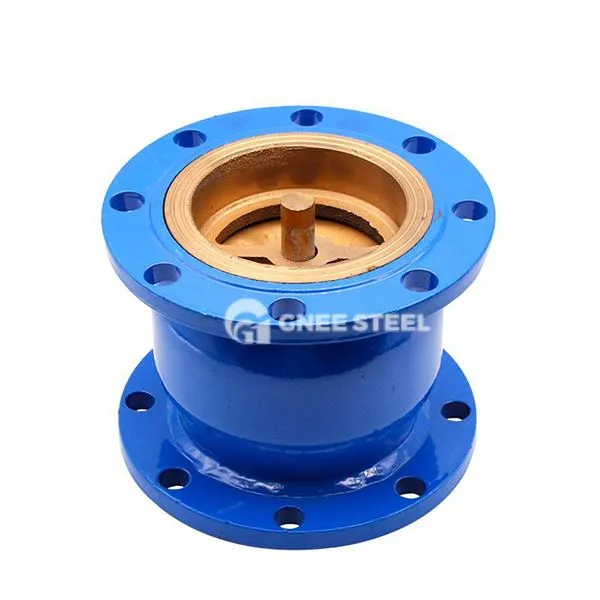

Ήσυχη βαλβίδα ελέγχου

Η σιωπηλή βαλβίδα ελέγχου είναι μια βαλβίδα που ανοίγει αυτόματα και κλείνει από τη ροή του ίδιου του μέσου. Χρησιμοποιείται για να αποτρέψει την οπίσθια ροή του μέσου. Ονομάζεται επίσης βαλβίδα μη απογείωσης, βαλβίδα μονής κατεύθυνσης ή βαλβίδα αντίθλιψης. Η λειτουργία του πυρήνα είναι να εμποδίζει την οπίσθια ροή ενώ μειώνει σημαντικά το φαινόμενο του σφυριού νερού και τον μηχανικό θόρυβο (θόρυβος μικρότερος ή ίσος με 30dB όταν κλείσει) μέσω σχεδιασμού αντοχής χαμηλής ροής και μηχανισμού γρήγορου κλεισίματος.

Βασική δομή και αρχή εργασίας
Βασικά στοιχεία

Το πτερύγιο βαλβίδων και το σώμα καθοδήγησης: το πτερύγιο βαλβίδων σχήματος δίσκου (μεταλλικό ή σύνθετο υλικό) και το εξορθολογισμένο σώμα οδηγού χρησιμοποιούνται για τη μείωση της διαταραχής του υγρού και ο συντελεστής αντίστασης ροής είναι τόσο χαμηλός όσο 0.
Σύστημα επαναφοράς ελατηρίου\/βαρύτητας: Υποστηρίζει το γρήγορο κλείσιμο (χρόνος κλεισίματος μικρότερου ή ίσου με 0 5 δευτερόλεπτα) και ορισμένα μοντέλα ενσωματώνουν συσκευές απόσβεσης υδραυλικών εγκαταστάσεων για να επεκτείνουν το χρόνο κλεισίματος σε 3 ~ 5 δευτερόλεπτα για να μειώσουν τις επιπτώσεις του σφυριού νερού.
Σύστημα σφράγισης: μαλακή σφραγίδα (καουτσούκ\/PTFE) ή μεταλλική σκληρή σφραγίδα (όπως σπρέι καρβιδίου βολφραμίου), το επίπεδο διαρροής μπορεί να φτάσει στην κλάση VI ANSI. ‌
Αρχή λειτουργίας‌

‌Forward Flow‌: Η μέση πίεση ωθεί τον δίσκο της βαλβίδας ανοιχτό, σχηματίζοντας μια πλήρως ανοιχτή κατάσταση (γωνία ανοίγματος 75 μοιρών ~ 90 βαθμοί) και η περιοχή διατομής διαύλου ροής μεγιστοποιείται. ‌Reverse κλείσιμο: Όταν το μέσο ρέει πίσω, ο δίσκος βαλβίδας ταιριάζει γρήγορα στο κάθισμα της βαλβίδας κάτω από τη δράση της δύναμης ελατηρίου ή της βαρύτητας και η επιφάνεια σφράγισης σχηματίζει αμέσως μια διαφορά πίεσης για να μπλοκάρει την οπίσθια ροή.



ήσυχη βαλβίδα ελέγχου



Προδιαγραφές επιλογής και εγκατάστασης
‌ Key Points for Selection‌
Η προσαρμογή ‌media: Τα καθαρά υγρά προτιμώνται από τις μαλακές σφραγίδες, ενώ τα μέτρια που περιέχουν σωματίδια απαιτούν σκληρές σφραγίδες ή προ-διήθηση. ‌

Αντιστοίχιση πίεσης: Τα σφυρήλατα χαλύβδινα σώματα βαλβίδων χρησιμοποιούνται για σενάρια υψηλής πίεσης (μεγαλύτερα ή ίσα με την κλάση 600) και η χυτοσίδηρος μπορεί να χρησιμοποιηθεί για σενάρια χαμηλής πίεσης. ‌

Κατεύθυνση εγκατάστασης: Οι βαλβίδες μεγάλης διαμέτρου (DN μεγαλύτερες ή ίσες με 600) συνιστώνται να εγκατασταθούν κατακόρυφα για να μειωθεί ο κίνδυνος μονομερούς φθοράς. ‌
Απαιτήσεις συντήρησης‌

Ελέγξτε τη φθορά της επιφάνειας στεγανοποίησης του δίσκου βαλβίδας και την ελαστικότητα του ελατηρίου κάθε 2 χρόνια και λιπάνετε το ρουλεμάν του άξονα (ανθεκτικό σε υψηλή θερμοκρασία λίπος). ‌

Για μέσο που περιέχει σωματίδια, το κανάλι ροής του σώματος οδηγού πρέπει να καθαρίζεται κάθε 6 μήνες για να αποφευχθεί η απόφραξη
