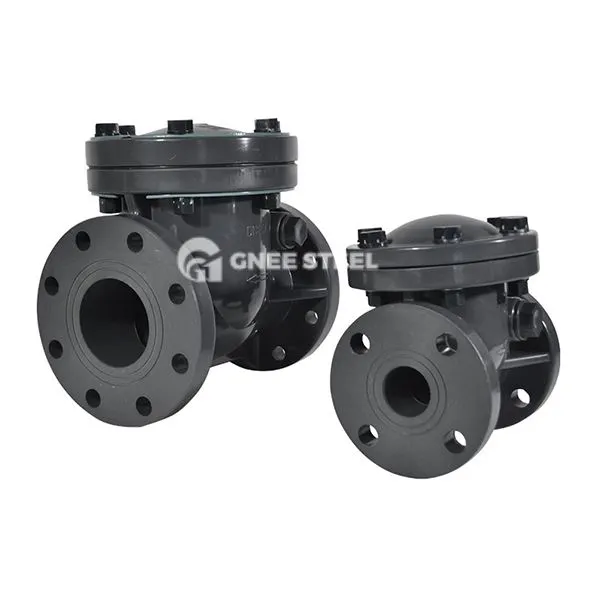

Οριζόντια βαλβίδα ελέγχου ταλάντευσης

Η οριζόντια βαλβίδα ελέγχου Swing είναι μια αυτόματη βαλβίδα που οδηγεί το δίσκο της βαλβίδας για να ανοίξει και να κλείσει μέσω της μονοκατευθυντικής ροής του μέσου. Ο δίσκος βαλβίδας περιστρέφεται γύρω από έναν σταθερό άξονα μέσω ενός μηχανισμού άρθρωσης για να εμποδίσει την αντίστροφη ροή του μέσου. Είναι κατάλληλο για οριζόντια εγκατεστημένα συστήματα αγωγών. Ο δίσκος βαλβίδας περιστρέφεται γύρω από τον σταθερό άξονα μέσω του μηχανισμού μεντεσέδες για να εμποδίσει την οπίσθια ροή του μέσου. Είναι κατάλληλο για οριζόντια εγκατεστημένα συστήματα αγωγών.
Δομή πυρήνα
Δίσκο βαλβίδας και μεντεσέ: Ο δίσκος βαλβίδας είναι δίσκος ή δίσκο σε σχήμα πόρτας με μεταλλικό ή καουτσούκ/συνθετικό υλικό επιφάνεια σφράγισης, η οποία είναι στερεωμένη στην εσωτερική πλευρά του σώματος της βαλβίδας μέσω του άξονα μεντεσέτο 17. Μερικά νέα σχέδια προσθέτουν ελατήρια φύλλων ή συστατικά ώθησης για να επιταχύνουν την ταχύτητα κλεισίματος του δίσκου βαλβίδας και να μειώσουν την πρόσκρουση του υγρού 26.
Σφραγίδα καθίσματος: Η δομή του καθίσματος μαλακής σφράγισης (όπως το καουτσούκ ή το πολυτετραφθοροαιθυλενίου) μπορεί να βελτιώσει την απόδοση σφράγισης και να στερεώνεται στο σώμα της βαλβίδας από συνδετήρες για να αποτρέψει το μέσο να διαβρώσει και να πέσει.



οριζόντια βαλβίδα ελέγχου ταλάντευσης



Προτάσεις επιλογής ‌:

‌Media που περιέχει ακαθαρσίες ‌: προτιμούν μοντέλα με επιφάνειες στεγανοποίησης καρβιδίου ή φίλτρα.
‌ Υψηλή πίεση και υψηλή θερμοκρασία ‌: σφυρήλατο σώμα βαλβίδας χάλυβα (όπως A105, F11) + επιφάνεια σκληρής σφράγισης (Stellite).
Απαιτήσεις κλεισίματος Ffast: Ρύθμιση των ελατηρίων φύλλων ή των υδραυλικών στοιχείων ρυθμιστικού διαλύματος για να μειώσετε τις επιπτώσεις του σφυριού νερού.

Αιτήσεις
‌Oil και Gas‌:
Πρόληψη των αγωγών πετρελαίου, απομόνωση των συσκευών Wellhead και εξοπλισμού διύλισης.
‌ Χημική και ηλεκτρική ενέργεια::
Οι αντιδραστήρες υψηλής θερμοκρασίας, τα συστήματα ατμού λέβητα και ο διαβρωτικός έλεγχος υγρών.
‌Municipal και Industrial‌:
Πρόληψη των πρίζες της αντλίας νερού, τα δίκτυα σωλήνων πυροπροστασίας και οι σωλήνες επεξεργασίας λυμάτων.
‌Maintance και προφυλάξεις ‌
‌Regular enspection‌: Ελέγξτε τη φθορά της επιφάνειας στεγανοποίησης του δίσκου βαλβίδας και την ευελιξία του άξονα μεντεσέτο κάθε 6 μήνες και αντικαταστήστε τις κατεστραμμένες σφραγίδες στο χρόνο.
Η κατεύθυνση της εγκατάστασης: αυστηρά οριζόντια εγκατάσταση για να αποφευχθεί ο δίσκος της βαλβίδας να μην είναι σε θέση να κλείσει εντελώς λόγω κλίσης.
Ειδικές συνθήκες εργασίας ‌: Η κοιλότητα της βαλβίδας πρέπει να καθαρίζεται τακτικά για μέσο που περιέχει σωματίδια για να αποτρέψει την εμπλοκή
