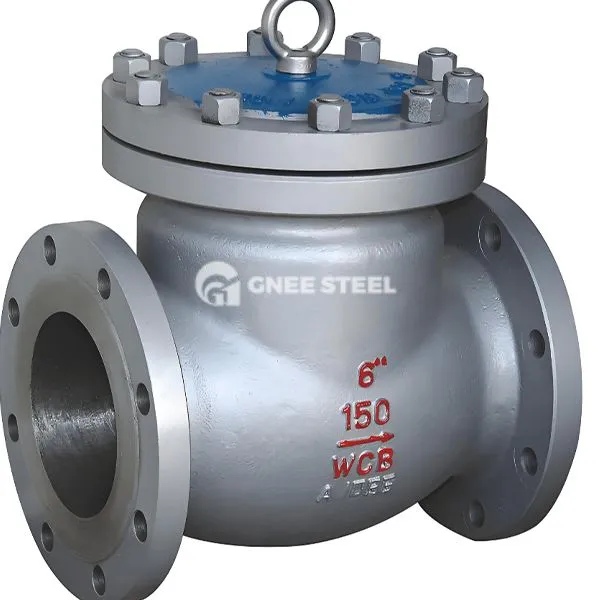

Βαλβίδα ελέγχου σφραγίδας πίεσης

Η βαλβίδα ελέγχου Swing που σφραγίζεται με πίεση είναι μια βαλβίδα που επιτυγχάνει μονόδρομη διακοπή περιστρέφοντας το δίσκο βαλβίδας γύρω από τον άξονα. Το βασικό χαρακτηριστικό του είναι η χρήση δομής σφράγισης σφράγισης (όπως μεταλλική φλάντζα ή δακτύλιο ελαστικής σφράγισης) για να ενισχυθεί η απόδοση σφράγισης υπό συνθήκες υψηλής πίεσης μέσω μέσης πίεσης για την αποτελεσματική αποφυγή διαρροής. Είναι κατάλληλο για συστήματα αγωγών υψηλής πίεσης όπως πετρελαϊκές και χημικές βιομηχανίες για την πρόληψη της μέσης πίσω ροής και τη μείωση των επιδράσεων του σφυριού νερού.

‌ Valve Body and Seasing Components‌

(2205), κατάλληλο για υψηλή πίεση (μικρότερη ή ίση με PN420) και διαβρωτικά μέσα.
Η δομή στεγανοποίησης του εαυτού του: Η μεταλλική σπειροειδής φλάντζα ή ο δακτύλιος Ο χρησιμοποιείται μεταξύ του καλύμματος της βαλβίδας και του σώματος της βαλβίδας. Όταν η μέση πίεση αυξάνεται, η πίεση επιφάνειας σφράγισης ενισχύεται για να επιτευχθεί μηδενική διαρροή (ρυθμός διαρροής μικρότερο ή ίσο με 0 01%) ‌.

‌ Valve Flap και Drive Design‌

Το πτερύγιο βαλβίδων ‌swing: Το πτερύγιο βαλβίδας σχήματος δίσκου περιστρέφεται γύρω από τον περιστρεφόμενο άξονα και το εξορθολογισμένο κανάλι μειώνει την αντίσταση της ροής (30% ~ 50% χαμηλότερο από τον τύπο ανύψωσης), η οποία είναι κατάλληλη για σενάρια χαμηλής ταχύτητας ροής μεγάλης διαμέτρου (DN50 ~ DN1200).
Μηχανισμός Buffer: Ορισμένα μοντέλα διαθέτουν ενσωματωμένα ελατήρια απόσβεσης ή υδραυλικά ρυθμιστικά για να μειώσουν την επίδραση του κλεισίματος των πτερυγίων βαλβίδων και να αποφύγουν τη δόνηση των αγωγών.

Μέγεθος: 2 "~ 24" (DN50mm-dn600mm)

Πίεση: ANSI 600lb ~ 3500lb (PN100 ~ PN420)

Μεσαίο: Υδατικό πετρέλαιο αέρα ECT

Θερμοκρασία: -29 βαθμός -550 βαθμός

Σώμα: A105, κράμα χάλυβα, CF8

Μέθοδος σύνδεσης: σπειλή, συγκόλληση, φλάντζα

Πρότυπα κατασκευής: API 6D, GB/T 12235-2007

Πρότυπα επιθεώρησης: API 698, GB/T 12224-2015

Πρότυπα μήκους: ASME B 16.10, GB/T 12221-2005

Πρότυπα φλάντζας: JB/T 74-94, GB/T 9113-2010

Αξιολόγηση πίεσης: ASME B 16.34, GB/T 12224-2015

Πρότυπα φλάντζας: ASME B16.5, ASME B16.47 Α, API 605



Βαλβίδα ελέγχου σφραγίδας πίεσης



Πλεονεκτήματα ‌

Αξιόπιστη σφράγιση υψηλής πίεσης: Ο αυτοκαταστροφικός σχεδιασμός στεγανοποίησης έχει καλύτερη απόδοση σφράγισης κάτω από υψηλή πίεση (μεγαλύτερη ή ίση με το PN160), αποφεύγοντας το πρόβλημα χαλάρωσης του μπουλονιού της παραδοσιακής σφράγισης φλάντζας.
Η αντίσταση ροής και η μεγάλη διάρκεια ζωής: το εξορθολογισμένο σώμα της βαλβίδας μειώνει την απώλεια πίεσης (μικρότερη ή ίση με 0 05MPa) και η επιφάνεια στεγανοποίησης κράματος ανθεκτικής στη φθορά (όπως το κράμα Stellite) έχει μια ζωή μέχρι 100, {{4} ανοίγματα και κλεισίματα.
‌ Εξαιρετική εγκατάσταση: Υποστηρίζει οριζόντια, κατακόρυφη ή κεκλιμένη εγκατάσταση αγωγών. Όταν εγκατασταθεί κατακόρυφα, η κατεύθυνση μέσης ροής πρέπει να είναι από κάτω προς τα πάνω ‌.
