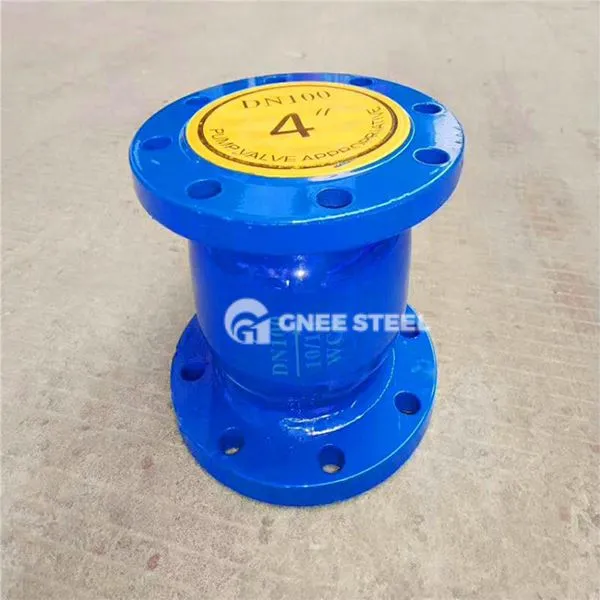

Περιγραφή βαλβίδας ελέγχου φυσικού αερίου
Η βαλβίδα ελέγχου φυσικού αερίου είναι μια συσκευή κλειδιού για να εξασφαλιστεί η ροή μονής κατεύθυνσης των μέσων αγωγών φυσικού αερίου. Αποκλείει την οπίσθια ροή για να αποτρέψει τις ζημιές από τον εξοπλισμό και τα ατυχήματα ασφαλείας. Χρησιμοποιείται ευρέως σε αγωγούς μεγάλων αποστάσεων, σταθμούς αποθήκευσης βενζίνης και συστήματα τελικού χρήστη.
Βασικά λειτουργικά χαρακτηριστικά
Η απομόνωση του ενός δρόμου: αυτόματο άνοιγμα και κλείσιμο ανάλογα με τη μέτρια πίεση, ο δίσκος βαλβίδας κλείνει γρήγορα κατά τη διάρκεια της αντίστροφης ροής (χρόνος κλεισίματος μικρότερο ή ίσο με 0.
Αντίσταση πίεσης και διάβρωσης: Το σώμα της βαλβίδας είναι κατασκευασμένο από 3 0 4\/316 ανοξείδωτο χάλυβα ή χάλυβα κράματος και το επίπεδο αντίστασης πίεσης καλύπτει την κλάση 150 στην κλάση 2500 (έως 42,0MPa) και μπορεί να αντέξει τα διαβρωτικά μέσα όπως το H₂S και το CO₂.
Σχεδιασμός αντίστασης χαμηλής ροής: Ο συντελεστής αντίστασης ροής του δίσκου της βαλβίδας Swing είναι μικρότερος ή ίσος με 0 02MPa και ο δίσκος ανύψωσης είναι κατάλληλος για υψηλό ρυθμό ροής (μεγαλύτερος ή ίσος με 15m\/s) συνθήκες.
Προδιαγραφή βαλβίδας ελέγχου φυσικού αερίου
|
Βαθμολογία πίεσης
|
PN1.6MPA - PN45MPA (Class150Lb σε Class1500LB)
|
|
Μεγέθη βαλβίδων
|
Dn 15- dn1200 \/ (1 \/ 2-48} ")
|
|
Σύνδεση
|
Τύπος φλάντζας, τύπος συγκόλλησης, νήμα
|
|
Υλικό βαλβίδας
|
A182, A350, A351, A352, LC1, LC2, LC3, LCB, LCC, LF2, LF3, LF5, LF9, CF3, CF3M, CF8, CF8M, F304, F304L, F316, F316L κλπ.
|
|
Θερμοκρασία εργασίας
|
-46 βαθμός, -101 βαθμός, -196 βαθμός, -253 βαθμός
|
|
Λειτουργία οδήγησης
|
Χειροκίνητο, κιβώτιο ταχυτήτων, ηλεκτρικό
|
|
Πρότυπα σχεδιασμού και παραγωγής
|
GB, JIS, ANSI, DIN, BS, EN κ.λπ.
|
|
|
Το υγρό διοξείδιο του άνθρακα, το υγρό οξυγόνο, το υγρό αργόν, το υγρό άζωτο, το υγρό ήλιο, το υγρό υδρογόνο, το υγρό φυσικό αέριο, η υγρή αμμωνία, το υγρό χλώριο, το υγροποιημένο αέριο πετρελαίου, το υγρό προπανικό, το αιθυλένιο, το προπυλενένιο, το μεθανόλη, το μεθανόλη, το αιθάνιο, το αέριο, το υγρό οξείδιο και άλλα μέσα χαμηλής θερμοκρασίας.
|
βαλβίδα ελέγχου φυσικού αερίου
Αιτήσεις
ΣΥΣΤΗΜΑ ΣΥΣΤΗΜΑΤΟΣ ΜΕΓΑΛΥΤΕΡΑ
Οι βαλβίδες ελέγχου Swing εγκαθίστανται στην έξοδο του σταθμού συμπιεστή για να αποφευχθεί η ανάκαμψη του αερίου υψηλής πίεσης και η καταστροφή της μονάδας κατά τη διάρκεια της διακοπής λειτουργίας.
Οι πλήρως συγκολλημένες βαλβίδες ελέγχου χρησιμοποιούνται στο σταθμό διανομής για να προσαρμοστούν στο περιβάλλον υψηλής πίεσης 42MPa και να μειώσουν τον κίνδυνο διαρροής.
City Gas Pipeline Network
Οι βαλβίδες ελέγχου που υποβάλλονται σε ελατήριο εγκαθίστανται κατάντη του κιβωτίου ρύθμισης της πίεσης για να εμποδίσουν το αέριο από το να ρέει πίσω στον κύριο αγωγό στο άκρο του χρήστη.
Οι βαλβίδες ελέγχου Wafer εγκαθίστανται στην είσοδο των βιομηχανικών και εμπορικών χρηστών για να προσαρμοστούν στους περιορισμούς των αγωγών κάτω από το DN50.
Ειδικές συνθήκες εργασίας
316L Ανοξείδωτο χάλυβα σώμα βαλβίδας + Η διαδικασία κρυογονικής επεξεργασίας χρησιμοποιείται για τον αγωγό χαμηλής θερμοκρασίας (-162 βαθμό) του σταθμού λήψης ΥΦΑ.
Το κάθισμα της βαλβίδας κράματος Monel χρησιμοποιείται για φυσικό αέριο που περιέχει θείο για να αντισταθεί στη διάσπαση της διάβρωσης του H₂s.
