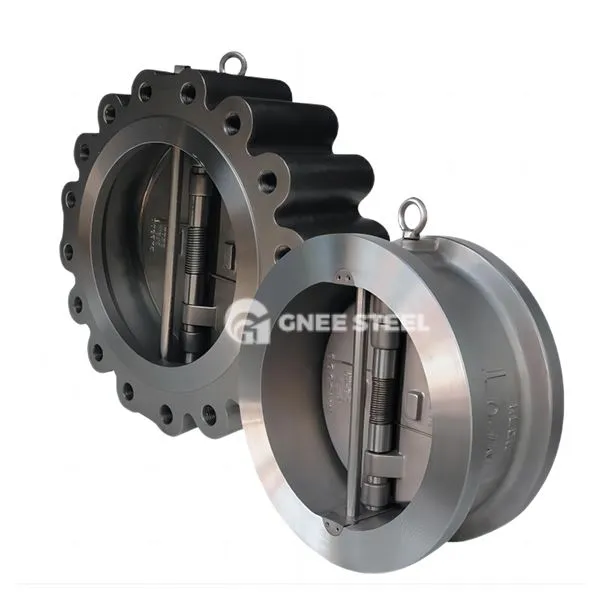

Βαλβίδα ελέγχου διπλού δίσκου

Η βαλβίδα ελέγχου διπλής ροής είναι μια βαλβίδα που ελέγχει τη ροή μονής κατεύθυνσης των μέσων μέσω μιας δομής διπλής ροής. Έχει σχεδιαστεί για να μειώνει το υδραυλικό σοκ και είναι κατάλληλο για συστήματα αγωγών μεγάλης και μέσης διαμέτρου.

Βασικά δομικά χαρακτηριστικά

Σχεδιασμός διπλής ροής: Δύο συμμετρικοί δίσκοι σε σχήμα δίσκου περιστρέφονται γύρω από τον πείρο στο κάθισμα της βαλβίδας. Ο δίσκος κλείνει γρήγορα κατά τη διάρκεια της αντίστροφης ροής (χρόνος κλεισίματος μικρότερο ή ίσο με 0 3 δευτερόλεπτα) για να μειώσει το φαινόμενο σφυριού νερού.

Συμπαγής διάταξη: Η δομή σύνδεσης τύπου σφιγκτήρα καθιστά το μήκος του μόνο 1\/4 ~ 1\/8 της παραδοσιακής βαλβίδας ελέγχου φλάντζας και το βάρος μειώνεται κατά 30%~ 50%, το οποίο είναι κατάλληλο για σενάρια περιορισμένου χώρου.

Μορφή σφράγισης: Η επιφάνεια του δίσκου μπορεί να συγκολληθεί με σκληρό κράμα ή καλυμμένη με επικάλυψη PTFE και το επίπεδο διαρροής φθάνει στην κλάση VI ANSI.


Μέγεθος: 2 "- 32"
Υλικό: Χυτοσίδηρο, όλκιμο σίδηρο, WCB, CF8, CF8M, CF3, CF3M κ.λπ.
Design & Manufacture Std.: API594, ASME B16.34, API 6D, JISB 2074- JISB2084, BS1868
Flange Connection ASME B16.5, ASME B16.47, JISB 2212- jisb2214, din 2543-2550
Αντίκτυπος προς Αντίκτυπο Πρότυπο: ASMEB16.10, API 6D, JISB2002, DIN3202, EN558
Πρότυπο δοκιμής: API598, API 6D JISB2003



βαλβίδα ελέγχου διπλού δίσκου



Προδιαγραφές επιλογής και εγκατάστασης
‌ Key Points for Selection‌
‌Material αντιστοίχιση: Για διαβρωτικά μέσα, χρησιμοποιήστε το σώμα βαλβίδας από ανοξείδωτο χάλυβα 316L + δίσκο βαλβίδας επικαλυμμένου PTFE. Για αγωγούς ατμού υψηλής θερμοκρασίας (λιγότερο από ή ίσους με 425 βαθμούς), χρησιμοποιήστε χάλυβα χρωμίου-molybdenum. Η προσαρμογή της πίεσης: Για τα συστήματα χαμηλής πίεσης (λιγότερο ή ίσα με 1,6MPa), χρησιμοποιήστε πρώτα τον τύπο του δισκίου. Για περιβάλλοντα υψηλής πίεσης (μεγαλύτερα ή ίσα με 6,4MPa), χρησιμοποιήστε συνδεδεμένα με φλάντζα ενισχυμένα σώματα βαλβίδων.
Απαιτήσεις εγκατάστασης ‌

Για την οριζόντια εγκατάσταση του αγωγού μόνο, το σώμα της βαλβίδας πρέπει να σημειώνεται με βέλος ροής για να διασφαλιστεί ότι είναι σύμφωνη με την κατεύθυνση ροής του μέσου.
Οι βαλβίδες μεγάλης διαμέτρου (DN μεγαλύτερες ή ίσες με 300) απαιτούν ανεξάρτητα πλαίσια υποστήριξης για να αποφευχθεί η εκτροπή του δίσκου βαλβίδων που προκαλείται από την τάση του αγωγού.
