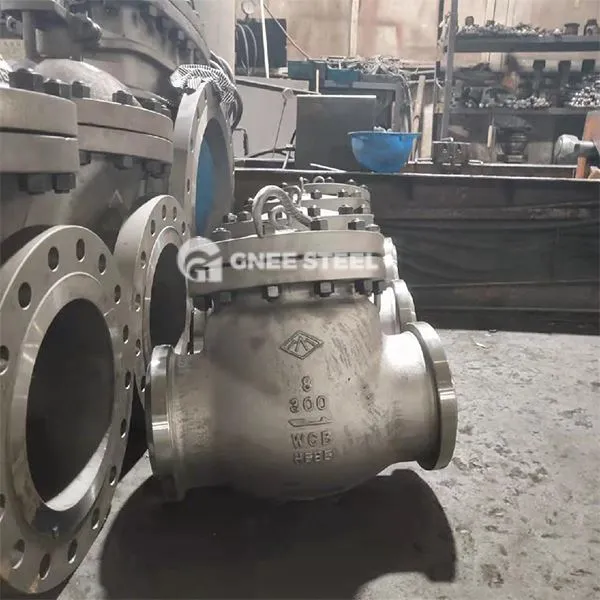

Βαλβίδα ελέγχου χαμηλής θερμοκρασίας

Η κρυογονική βαλβίδα ελέγχου είναι μια αυτόματη βαλβίδα που χρησιμοποιείται ειδικά σε περιβάλλοντα εξαιρετικά χαμηλής θερμοκρασίας του -196 βαθμός ~ +80. Ανοίγει αυτόματα και κλείνει το δίσκο βαλβίδας μέσω της ροής του μέσου για να αποτρέψει την οπίσθια ροή κρυογονικών υγρών όπως το υγρό οξυγόνο, το υγρό άζωτο και το υγροποιημένο φυσικό αέριο (LNG) και προστατεύουν την ασφάλεια των συστημάτων αγωγών και του εξοπλισμού. Οι βασικές λειτουργίες του περιλαμβάνουν:

Πρόληψη του μέσου πίσω ροής: Εξασφάλιση ροής μονής κατεύθυνσης κρυογονικών υγρών για να αποφευχθεί η αντίστροφη περιστροφή των αντλιών ή των κινητήρων κίνησης.
Πίεση συστήματος συστήματος: Διατήρηση της ισορροπίας πίεσης του αγωγού μέσω δομών σφράγισης για τη μείωση των διακυμάνσεων της πίεσης που προκαλούνται από την αεριοποίηση των κρυογονικών μέσων.
Σχεδιασμός δομής πυρήνα
‌ Valve Body and Drive Assembly
‌ Comcpact Δομή: υιοθετώντας ένα σχεδιασμό δίσκου βαλβίδας μικρού εγκεφαλικού επεισοδίου (τύπος Swing ή ανύψωσης) για να μειώσει τη δύναμη κρούσης κλεισίματος και να προσαρμοστεί στις διαμετρήσεις DN10 ~ DN200.
Σχεδιασμός κατάψυξης: Γεμίζοντας την επιφάνεια του καθίσματος της βαλβίδας με ψυκτικό μέσο ή καθορίζοντας μια κοιλότητα απορρόφησης σοκ για να μειωθεί ο κίνδυνος παραμόρφωσης της επιφάνειας σφράγισης λόγω ξαφνικών αλλαγών θερμοκρασίας.
‌Sealing και ανθεκτική στη φθορά τεχνολογία‌

‌ Double Sealing‌: Ο δίσκος βαλβίδας είναι συγκολλημένος με σκληρό κράμα (όπως χρωμική επένδυση ή νιτρίδωση) για να βελτιωθεί η σκληρότητα της επιφάνειας και το κάθισμα της βαλβίδας είναι ενσωματωμένο με εύκαμπτο υλικό γραφίτη ή PTFE για να επιτευχθεί ελαστική σφράγιση χαμηλής θερμοκρασίας.
‌ Buffering και μείωση απώλειας: Τα λεπίδες στροβίλου ή τα τηλεσκοπικά μανίκια ρυθμιστικού ρυθμού διαμορφώνονται ώστε να καταναλώνουν την κινητική ενέργεια του μέσου και να μειώσουν το πλύσιμο του πυρήνα της βαλβίδας με υγρό υψηλής ταχύτητας.

Ονομαστική διάμετρος: DN 10-200

Ισχύουσα θερμοκρασία: ⅶb: -196-150

Ονομαστική πίεση: μπαρ PN40

Εφαρμοστό μέσο: υγρό άζωτο, υγρό οξυγόνο, υγρό φυσικό αέριο και άλλο μέσο χαμηλής θερμοκρασίας

Υλικό στεγανοποίησης δίσκου βαλβίδας: PTFE (κωδικός: P)

Υλικό σώματος βαλβίδας: SS304 (κωδικός: β) SS316 (κωδικός: r), SS316L (κωδικός: l)

Τρόπος σύνδεσης: συγκόλληση υποδοχής

Τρόπος εγκατάστασης: Κανονικά οριζόντια εγκατάσταση, μπορεί επίσης να προσθέσει ελατήριο στον δίσκο βαλβίδας για να ενισχυθεί η απόδοση σφράγισης, αυτή τη στιγμή, μπορεί να εγκατασταθεί σε οποιαδήποτε γωνία

Η κατεύθυνση της μέσης ροής πρέπει να είναι η ίδια με την κατεύθυνση βέλους στο σώμα της βαλβίδας



Βαλβίδα ελέγχου χαμηλής θερμοκρασίας
