Περιγραφή βαλβίδας ελέγχου σφυρήλατου χάλυβα
Η σφυρήλατη βαλβίδα ελέγχου χάλυβα είναι μια βαλβίδα που οδηγεί τα εξαρτήματα ανοίγματος και κλεισίματος για να επιτευχθεί έλεγχος ροής μονής κατεύθυνσης μέσω της πίεσης ροής του μέσου. Η βασική του λειτουργία είναι να αποτρέψει τη ροή υγρού και χρησιμοποιείται συχνά σε συστήματα βιομηχανικών αγωγών υψηλής θερμοκρασίας και υψηλής πίεσης.
Material and Process:
Το σώμα της βαλβίδας είναι κατασκευασμένο από σφυρήλατο χάλυβα (όπως A105, F304/F316), το οποίο έχει τα χαρακτηριστικά της υψηλής αντοχής, της αντίστασης στη διάβρωση και της ευρείας περιοχής αντοχής στη θερμοκρασία (-29 βαθμός ~ 550 βαθμού).
Η επιφάνεια σφράγισης είναι νιτρωμένη ή επενδυμένη με σκληρό κράμα, με σκληρότητα μεγαλύτερη ή ίση με το HRC58 για να εξασφαλιστεί η αξιοπιστία σφράγισης υπό συνθήκες υψηλής πίεσης.
-τυπική δομή :
Bonnet Connection Method:
Bolt Τύπος: Το σώμα της βαλβίδας και το καπό συνδέονται με μπουλόνια και παξιμάδια και σφραγισμένα με σπειροειδή φλάντζα τραύματος (316 με εύκαμπτο γραφίτη).
Welded Type: πλήρως συγκολλημένη σφραγίδα μετά από σύνδεση με σπείρωμα, κατάλληλη για σκηνές με απαιτήσεις υψηλής πίεσης και υψηλής σφράγισης.
Πιέστε τον αυτοκόλλητο τύπο: Εσωτερική πίεση σχεδιασμός δακτύλιου δακτυλίου, τόσο μεγαλύτερη είναι η πίεση, τόσο πιο αξιόπιστη είναι η σφραγίδα.
Τύπος και αρχή εργασίας
Βαλβίδα ελέγχου
Ο δίσκος βαλβίδας περιστρέφεται γύρω από τον άξονα μέσω ενός μηχανισμού άρθρωσης. Όταν είναι πλήρως ανοιχτό, η αντίσταση του υγρού είναι μικρή (η πίεση μειώνεται), η οποία είναι κατάλληλη για μεγάλες συνθήκες ροής .
Η επιφάνεια σφράγισης μπορεί να σχεδιαστεί ως όλα τα μέταλλα ή ένθετα με καουτσούκ και τα εφαρμοστέα μέσα περιλαμβάνουν νερό, λάδι και υγρά που περιέχουν σωματίδια. Lift Valve check
Ο δίσκος βαλβίδας μετακινείται κατακόρυφα κατά μήκος του καθίσματος της βαλβίδας. Όταν κλείνει, βασίζεται στο δικό του βάρος ή ενσωματωμένο ελατήριο για να επαναφέρετε γρήγορα και η απόδοση σφράγισης είναι αυστηρότερη (το επίπεδο διαρροής φτάνει στο πρότυπο API 598) . Τα μοντέλα όπως η βαλβίδα ελέγχου χάλυβα τύπου Y, το κανάλι ροής είναι σχήμα y και η αντίσταση του υγρού είναι μόνο 30% ~ 50% των συμβατικών βαλβίδων, οι οποίες είναι κατάλληλες για μη φορτωτικά μέσα όπως ο ατμός και το νερό. Socket συγκόλληση σφυρήλατο χάλυβα βαλβίδα ελέγχου
Η σύνδεση συγκόλλησης της υποδοχής υιοθετείται και η επαφή επιφάνειας σφράγισης είναι ομοιόμορφη, η οποία είναι κατάλληλη για καθαρά μέσα και περιβάλλον διαφοράς υψηλής πίεσης (μέχρι την κατηγορία 2500) .
Πρότυπο σφυρηλατημένου χάλυβα
| είδος | βαλβίδα |
| Δομή | Ελεγχος |
| Εφαρμογή | Γενικός |
| Τόπος προέλευσης | Κίνα |
| - | Χενανός |
| Εξουσία | Εγχειρίδιο |
| Προσαρμοσμένη υποστήριξη | OEM, ODM |
| Μέγεθος θύρας | 3/4''-2 1/2'' |
| Εγγύηση | 1 έτος |
| Θερμοκρασία μέσων | Υψηλή θερμοκρασία, μέση θερμοκρασία, φυσιολογική θερμοκρασία |
| Επωνυμία | Γρηγώ |
| Μέσα ενημέρωσης | Νερό |
Πλεονεκτήματα και περιορισμοί
| Οροι | Φόντα | Περιορισμοί |
|---|---|---|
| Αντίσταση πίεσης | Το υψηλότερο επίπεδο πίεσης φτάνει στην κλάση 2500 (42MPa), κατάλληλο για πετροχημικούς αγωγούς εξαιρετικά υψηλής πίεσης | Το συχνό άνοιγμα και το κλείσιμο του δίσκου της βαλβίδας μπορεί εύκολα να προκαλέσει γρατζουνιές στην επιφάνεια σφράγισης, η οποία απαιτεί τακτική λείανση και συντήρηση. |
| Αντοχή σε θλίψη | Το πλαστό χαλύβδινο υλικό υποστηρίζει ένα ευρύ φάσμα θερμοκρασίας -29 βαθμό ~ 550 βαθμού και είναι κατάλληλο για συστήματα υψηλής θερμοκρασίας θερμικής ισχύος και πυρηνικής ενέργειας. | Οι συνθήκες εργασίας υψηλής θερμοκρασίας απαιτούν ανθεκτικά στη θερμότητα στελέχη βαλβίδας κράματος (όπως F91) και συσκευασία γραφίτη, τα οποία είναι πιο ακριβά. |
| Συμμετρία ευκολία | Ο αφαιρούμενος σχεδιασμός του καπό διευκολύνει την αντικατάσταση των σφραγίδων και υποστηρίζει τη συντήρηση στο διαδίκτυο. | Η διαχείριση της έγχυσης λίπους απαιτεί ακριβή έλεγχο της πίεσης (10% υψηλότερη από την πίεση του αγωγού) και την ποσότητα έγχυσης λίπους. Η ακατάλληλη λειτουργία μπορεί εύκολα να οδηγήσει σε αποτυχία σφράγισης. |

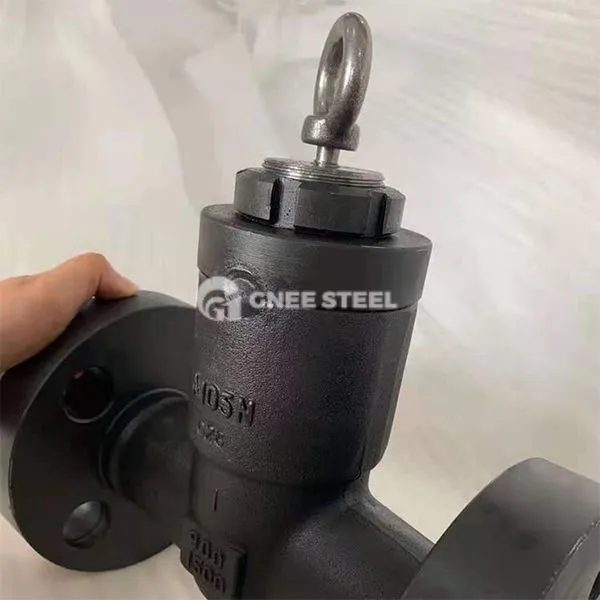

Σφυρηλάτηση βαλβίδας ελέγχου χάλυβα
