Περιγραφή βαλβίδας διπλής φλάντζας πεταλούδας
Η βαλβίδα πεταλούδας διπλής φλάντζας είναι μια βαλβίδα πεταλούδας με σύνδεση φλάντζας και στα δύο άκρα. Μπορεί να κόψει το μέσο του αγωγού ή να ρυθμίσει τον ρυθμό ροής περιστρέφοντας την πλάκα πεταλούδας. Είναι κατάλληλο για μέση και υψηλή πίεση (μικρότερη ή ίση με PN25) και κανονική θερμοκρασία σε υψηλή θερμοκρασία (μικρότερη ή ίση με 550 βαθμούς) συνθήκες εργασίας σε επεξεργασία νερού, χημική βιομηχανία, ενέργεια και άλλες βιομηχανίες.
Main Body Design:
Το σώμα και η πλάκα του σώματος και η πεταλούδα: Το υλικό σώματος της βαλβίδας μπορεί να είναι χυτοσίδηρος, ανθρακούχος χάλυβα, ανοξείδωτος χάλυβα (304/316L) και η πλάκα πεταλούδας είναι μεταλλικό μέταλλο με καουτσούκ (EPDM, NBR) ή σκληρή σφράγιση με μέταλλο (συγκολλημένο ανοξείδωτο χάλυβα/σκληρό κράμα).
Η μορφή Sealing: η μαλακή σφράγιση (επίπεδο διαρροής ANSI κλάσης VI) χρησιμοποιείται για καθαρά μέσα και η σκληρή σφραγίδα μετάλλων (επίπεδο διαρροής ANSI κλάσης IV) είναι ανθεκτική στα υγρά που περιέχουν σωματίδια ή υψηλής θερμοκρασίας.
ΜΕΘΟΔΟΣ ΣΥΝΔΕΣΗΣ :
Double Flange Standard: Σύμφωνα με τις προδιαγραφές φλάντζας GB/T 9113 ή ASME B16.5, η απόσταση φλάντζας μπορεί να προσαρμοστεί σε διαφορετικά συστήματα αγωγών για να εξασφαλιστεί η σταθερότητα εγκατάστασης.
Βασική απόδοση:
Υψηλή πίεση και υψηλή αντοχή στη θερμοκρασία: Η δομή σκληρής σφράγισης μετάλλων υποστηρίζει μικρότερη ή ίση με πίεση 2,5MPa (PN25) και μικρότερη ή ίση με συνθήκες υψηλής θερμοκρασίας 550 βαθμών.
Σχεδιασμός αντίστασης ροής Llow: κανάλι ροής πλήρους διαμέτρου (συντελεστής αντίστασης ροής μικρότερο ή ίσο με 0. 05), μείωση της απώλειας πτώσης πίεσης, κατάλληλη για σενάρια μεγάλου ελέγχου ροής.
Η σφραγίδα Long-Life: υιοθετεί τρισδιάστατη εκκεντρική δομή, δεν υπάρχει τριβή μεταξύ της πλάκας πεταλούδας και του καθίσματος της βαλβίδας κατά το άνοιγμα και το κλείσιμο και η διάρκεια ζωής είναι μεγαλύτερη ή ίση με 50, 000 φορές
Προδιαγραφή βαλβίδας διπλής φλάντζας πεταλούδας
|
Όνομα προϊόντος
|
Βαλβίδα πεταλούδας διπλής φλάντζας |
|
Μέγεθος
|
Dn 40- dn300
|
|
Σώμα
|
Πύργος σίδερο
|
|
Πίεση
|
PN10/16
|
|
Θερμός
|
-20 ~ 120 βαθμός
|
|
Κατάλληλο μέσο
|
Νερό, ουδέτερο υγρό, κλπ.
|
|
Εφαρμογή
|
Δημοτική κατασκευή, έργο συντήρησης νερού, ηλεκτρική ενέργεια, παροχή νερού και αποστράγγιση, επεξεργασία νερού κ.λπ.
|
|
Εξουσία
|
Λαβή, κουτί στροβίλου, πνευματικός ενεργοποιητής, εκλεκτικός ενεργοποιητής
|

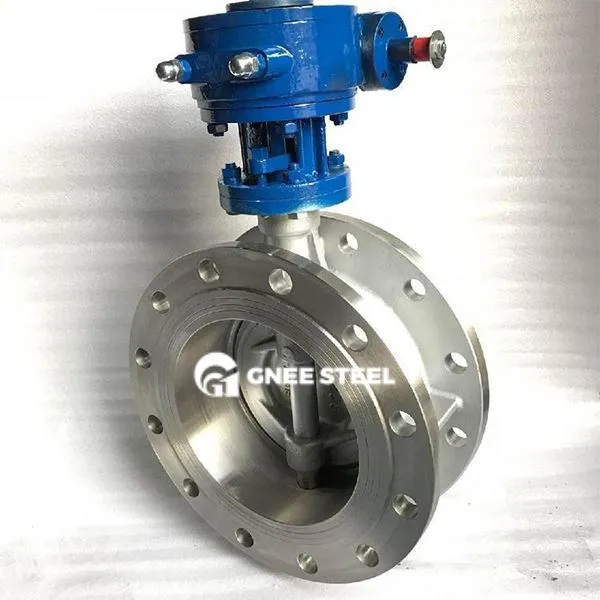

Βαλβίδα πεταλούδας διπλής φλάντζας Gnee
Αιτήσεις
| Βιομηχανικός | Εφαρμογές | Αιχμηρά |
|---|---|---|
| Ενέργεια/χημικά | Υψηλής θερμοκρασίας αγωγός ατμού (PN16, σκληρή σφραγίδα) | Ανθεκτικό στην υψηλή πίεση και την παραμόρφωση της θερμότητας |
| Municipal Water Supply | Δίκτυο σωλήνων μεγάλης διαμέτρου (DN600 ~ DN2600) | Μαλακή σφραγίδα, αντίσταση χαμηλής ροής |
| Metallurgy/Mining | Σύστημα μεταφοράς πολτημίας (σώμα βαλβίδας με καουτσούκ) | Φθορά κατά των σωματιδίων |
