Περιγραφή βαλβίδων πεταλούδας διπλής απόρριψης
Η βαλβίδα Butterfly Double Offset είναι μια βαλβίδα πεταλούδας υψηλής απόδοσης που βελτιστοποιεί την απόδοση σφράγισης μέσω διπλού εκκεντρικού σχεδιασμού. Το δομικό χαρακτηριστικό του είναι ότι ο άξονας του στελέχους βαλβίδας αποκλίνει από το κέντρο της πλάκας πεταλούδας και το κέντρο του σώματος της βαλβίδας ταυτόχρονα. Είναι κατάλληλο για έλεγχο υγρών κάτω από μέση και υψηλή πίεση, συχνό άνοιγμα και κλείσιμο και σοβαρές συνθήκες εργασίας.
1 δομικό σχέδιο
Διπλή εκκεντρική διάταξη:
Πρώτη εκκεντρότητα: Ο άξονας του στελέχους βαλβίδας αποκλίνει από το κέντρο της πλάκας πεταλούδας για να μειώσει την περιοχή επαφής μεταξύ της πλάκας πεταλούδας και του καθίσματος της βαλβίδας.
Δεύτερη εκκεντρότητα: Ο άξονας του στελέχους βαλβίδας αποκλίνει από το κέντρο του καναλιού σώματος βαλβίδας για να σχηματίσει ένα αποτέλεσμα CAM και να μειώσει την αντίσταση ανοίγματος και κλεισίματος.
Βασικά στοιχεία:
Πλάκα πεταλούδας: δομή σε σχήμα δίσκου, επεξεργασία επιφανειακής σκλήρυνσης (όπως ανοξείδωτο χάλυβα ή κεραμικά ψεκασμού) για την ενίσχυση της αντίστασης της φθοράς.
Κάθισμα βαλβίδας: μαλακή σφράγιση (PTFE/EPDM) ή μεταλλική σκληρή σφραγίδα (κράμα Stellite), υποστηρίζοντας τη διαρροή μηδενικής διαδρομής.
Μηχανισμός στελέχους βαλβίδας και κίνησης: Σχεδιασμός κατά της κίνησης, κατάλληλος για χειροκίνητη, πνευματική ή ηλεκτρική λειτουργία, σύμφωνα με το πρότυπο ISO 5211.
Προδιαγραφές βαλβίδων διπλής απόκλισης πεταλούδας
|
είδος |
βαλβίδα |
|
Εφαρμογή |
Βιομηχανική χρήση, βιομηχανική χρήση νερού, χρήση νοικοκυριού |
|
Μέγεθος θύρας |
Dn 10- dn2000 |
|
Εγγύηση |
24 μηνών |
|
Τόπος προέλευσης |
Κίνα |
|
Χενανός |
|
|
Εξουσία |
Πνευματικά, ηλεκτρικά, χειροκίνητα, υδραυλικά |
|
Θερμοκρασία μέσων |
Υψηλή θερμοκρασία, χαμηλή θερμοκρασία, μέση θερμοκρασία, φυσιολογική θερμοκρασία |
|
Επωνυμία |
Γρηγώ |
|
Δομή |
ΠΕΤΑΛΟΥΔΑ |
|
Μέσα ενημέρωσης |
Φυσικό αέριο, νερό, λάδι, οξύ |
|
Προσαρμοσμένη υποστήριξη |
OEM, ODM, OBM |
|
Δίσκο |
Ανθρακούχος χάλυβα, ανοξείδωτος χάλυβα, χρωμιωδένιο |
|
Υλικό καθίσματος |
NBR/EPDM/PTFE/VITON/SILICONE κ.λπ. |
|
Επένδυση |
Προσαρμοσμένος |
|
Τελικό πρότυπο |
PN6/10/16/25/21/150lb/jis5k/10k/as2129 Πίνακας d/e/f |
|
Υλικό σώματος |
Χάλυβα άνθρακα, ανοξείδωτο χάλυβα, χρωμίου Molybdeum ST |
|
Υλικό στέλεχος |
2CR13, 1CR13, ανοξείδωτος χάλυβα, χρωμίου μολυβδαίνιο s |
|
Χρώμα |
Προσαρμοσμένο κατόπιν αιτήματος |
|
Πίεση δοκιμής σφραγίδας |
0. 66MPa -4. |
|
Πίεση δοκιμής κελύφους |
{0}}. 9MPa -6. |
|
Πακέτο μεταφορών |
Ξύλινη θήκη |

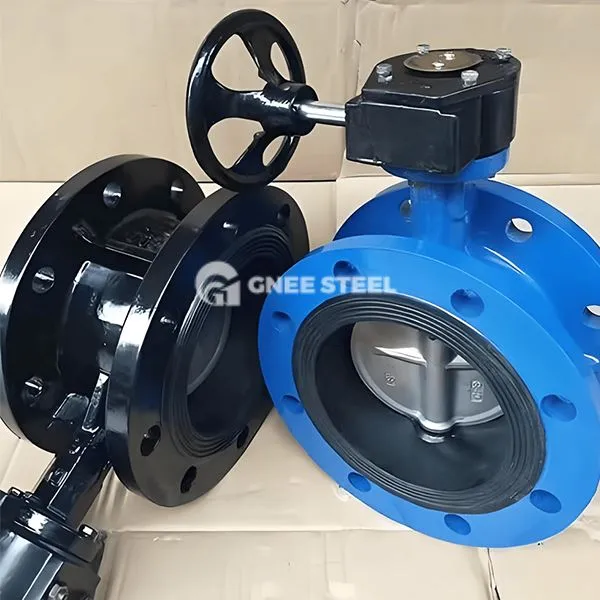

Βαλβίδες πεταλούδας διπλής απόρριψης
Πλεονεκτήματα
- Low Λειτουργική ροπή: Ο διπλός εκκεντρικός σχεδιασμός μειώνει την ροπή ανοίγματος και κλεισίματος κατά 40%~ 60%, η οποία είναι κατάλληλη για συχνές σενάρια λειτουργίας.
- Long Life: Ο ρυθμός φθοράς της επιφάνειας σφράγισης είναι 70% χαμηλότερος από εκείνον της βαλβίδας πεταλούδας κεντρικής γραμμής και η διάρκεια ζωής μπορεί να φτάσει πάνω από 10 χρόνια.
- Υψηλής πίεσης προσαρμοστικότητα : Μπορεί να αντέξει μια μέγιστη πίεση της κλάσης 300 (περίπου 50 bar), και η έκδοση σκληρής σφραγίδας μπορεί να αντέξει θερμοκρασία 232 μοιρών.
- Economical : Η δομική πολυπλοκότητα είναι χαμηλότερη από εκείνη της βαλβίδας πεταλούδας τριών εκτάσεων, με χαμηλό κόστος κατασκευής και βολική συντήρηση.
Εφαρμογές
- Δημοτική Μηχανική: Ρύθμιση ροής μεγάλης διαμέτρου (DN50 ~ DN2400) συστημάτων ύδρευσης και αποστράγγισης και θερμικά δίκτυα.
- Πετροχημική βιομηχανία: Αποκοπή και ρύθμιση των πετρελαϊκών προϊόντων και των διαβρωτικών μέσων σε μονάδες διύλισης.
- Ισχύς και HVAC: Απαιτήσεις βαλβίδας για συστήματα ψύξης νερού και αγωγούς ατμού (θερμοκρασία μικρότερη ή ίση με 232 βαθμούς).
- Ειδικές συνθήκες εργασίας : σενάρια που περιέχουν κοκκώδη μέσα, περιβάλλοντα κενού και σκηνές που απαιτούν σχεδιασμό πυροπροστασίας.
