Περιγραφή βαλβίδας πεταλούδας σε σκόνη

Η βαλβίδα πεταλούδας σκόνης είναι μια βαλβίδα που χρησιμοποιείται ειδικά στο σύστημα μεταφοράς σκόνης και κοκκώδους υλικού. Συνειδητοποιεί τον έλεγχο ανοίγματος και κλεισίματος του αγωγού περιστρέφοντας την πλάκα της βαλβίδας. Έχει τα χαρακτηριστικά της καλής σφράγισης, της αντίστασης στη φθορά και του ελαφρού. Χρησιμοποιείται ευρέως σε σιλό, πνευματική μεταφορά, χημική βιομηχανία και επεξεργασία τροφίμων.

Παράμετροι πυρήνα και δομικά χαρακτηριστικά
Βασικός σχεδιασμός:

Υλικό σώματος βαλβίδας: κράμα αλουμινίου (ελαφρύ) ή ανοξείδωτο χάλυβα 304/316L (ανθεκτική στη διάβρωση)
‌ Μορφή σφράγισης: μαλακή σφραγίδα (υλικό από καουτσούκ ή πολυμερές), κατάλληλο για απαιτήσεις πρόληψης διαρροής σωματιδίων σκόνης.
‌ Λειτουργία μονάδας δίσκου: Εγχειρίδιο, πνευματικός (CP101/CP126 Actuator) ή ηλεκτρικός, υποστηρίζοντας γρήγορο άνοιγμα και κλείσιμο.

Προδιαγραφή βαλβίδας πεταλούδας σκόνης

Αντικείμενα Παράμετρος	FOSD -05	FOSD -10	FOSD -16	FOSD -30	FOSD -60	FOSD -125	FOSD -250	FOSD -400
Ροπή εξόδου	50nm	100nm	160nm	300nm	600nm	1250nm	2500nm	4000nm
Ονομαστική ώρα ταξιδιού	20S	15S/30S			30S/60S	100S	100S	100S
Γωνία περιστροφής	0 βαθμός -90 βαθμός	0 βαθμός -90 βαθμός	0 βαθμός -90 βαθμός	0 βαθμός -90 βαθμός	0 βαθμός -90 βαθμός	0 βαθμός -90 βαθμός	0 βαθμός -90 βαθμός	0 βαθμός -90 βαθμός
Ρεύμα εργασίας	0.25A	0.48A	0.68A	0.8A	1.2A	2A	2A	2.7A
Αρχική δύναμη	0.25A	0.48A	0.72A	0.86A	1.38A	2.3A	2.3A	3A
Μηχανοκίνητη ισχύος	10W/F	25W/F	30W/F	40W/F	90W/F	100W/F	120W/F	140W/F
Βάρος	3 κιλά	5 κιλά	5,5 κιλά	8 κιλά	8,5 κιλά	15 κιλά	15,5 κιλά	16 κιλά
Εξουσία	AV220V, AC24V, AC110V, AV220, AC380, DC24V (Επιλέξτε επιλογές)
Μόνωση	100m/500VDC
Αντιμέτωποι με πίεση	1500 vac, ένα λεπτά
Άθικτη προστασία	IP65/IP67
Γωνία εγκατάστασης	360 βαθμός οποιαδήποτε γωνία
Ηλεκτρική μεσοπλοία	μία G1/2 CNCO, μία θύρα σύνδεσης καλωδίου τροφοδοσίας, μία θύρα σύνδεσης σήματος σήματος
Υγρασία περιβάλλοντος	-30 βαθμός σε +60 βαθμό

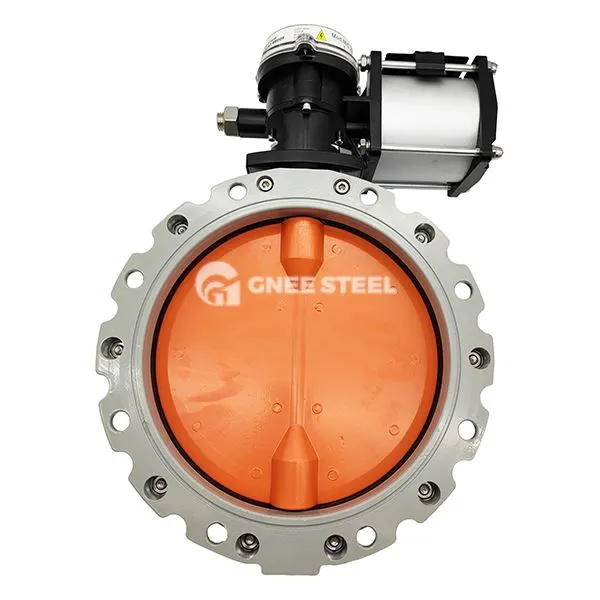

Βαλβίδα πεταλούδας σκόνης

Αιτήσεις

Χειρισμός υλικών σκόνης:
Εκφόρτωση στο κάτω μέρος των σιλό και των δοχείων, χρησιμοποιώντας βαρύτητα για να παρεμποδίσουν τα υλικά.

Βιδωτή έξοδος μεταφοράς ή πνευματικός αγωγός μεταφοράς για την πρόληψη της πίσω ροής υλικού.

Βιομηχανικό πεδίο:

Σύστημα ανάμιξης τσιμέντου και χημικής σκόνης, ανθεκτικό σε λειαντικά μέσα.

Οι συνθήκες εργασίας για τα τρόφιμα (όπως το γάλα σκόνης και το άμυλο) χρησιμοποιούν το σώμα της βαλβίδας από ανοξείδωτο χάλυβα και τη σύσφιξη ταχείας εγκατάστασης.

Προδιαγραφές επιλογής και εγκατάστασης

Σημεία επιλογής:
Όταν περιέχει έντονα λειαντικά μέσα σωματιδίων, η δομή της πλάκας βαλβίδας με κεκλιμένη βαλβίδα + πολυμερή βαλβίδων προτιμάται για να μειωθεί η παρεμπόδιση και η φθορά.

Το σύστημα πνευματικής μεταφοράς πρέπει να ταιριάζει με έναν πνευματικό ενεργοποιητή (πίεση {{0}.
‌
Απαιτήσεις εγκατάστασης:
Η οριζόντια εγκατάσταση απαιτεί να είναι ο άξονας περιστροφής της πλάκας βαλβίδας να είναι κάθετη προς την κατεύθυνση της βαρύτητας για να αποφευχθεί η συσσώρευση υλικών και η αποτυχία της σφράγισης.

Η σύνδεση φλάντζας χρησιμοποιεί μεταλλικές φλάντζες σπειροειδούς τραύματος ή μαξιλαράκια σιλικόνης για την κάλυψη των διαφόρων μέσων.
