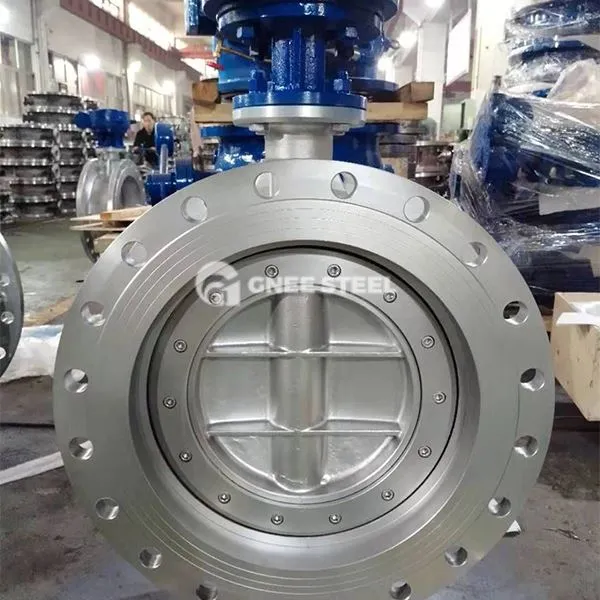

Βαλβίδες πεταλούδας με έσοδα από έσοδα

Η βαλβίδα πεταλούδας κεντρικού δίσκου είναι η βαλβίδα πεταλούδας κεντρικής γραμμής. Το βασικό χαρακτηριστικό του είναι ότι ο άξονας του στελέχους βαλβίδας, το κέντρο της πλάκας πεταλούδας και η κεντρική γραμμή του σώματος της βαλβίδας είναι ομοαξονικά. Υιοθετεί ένα συμμετρικό δομικό σχεδιασμό και είναι κατάλληλο για σενάρια ελέγχου ρευστού με χαμηλής πίεσης, φυσιολογική θερμοκρασία και συμβατικές απαιτήσεις σφράγισης.

Χαρακτηριστικά δομής και σχεδιασμού

Διάταξη ομοαξονικής διάταξης τριών γραμμών:

Ο άξονας του στελέχους της βαλβίδας, το κέντρο της πλάκας πεταλούδας και η κεντρική γραμμή του σώματος της βαλβίδας επικαλύπτονται πλήρως και η δομή είναι συμμετρική και απλή.

Η πλάκα πεταλούδας είναι ένας δίσκος (κεντρικός δίσκος) και η επιφάνεια επαφής με το κάθισμα της βαλβίδας είναι ένας συμμετρικός σχεδιασμός πλήρους κύκλου.

‌ Key Components:

Το κάθισμα: κυρίως κατασκευασμένο από ελαστικά υλικά (όπως EPDM ή PTFE), βασιζόμενη στην ελαστική παραμόρφωση για να επιτευχθεί σφράγιση.

‌ Butterfly Πλάκα: Ένας κεντρικά συμμετρικός δίσκος με επίπεδη επιφάνεια που πρέπει να είναι πλήρως εξοπλισμένη με το κάθισμα της βαλβίδας για να εξασφαλιστεί σφράγιση.

Μηχανισμός Drive: Εγχειρίδιο, εργαλεία με σκουλήκι ή ηλεκτρική λειτουργία, είναι απαραίτητο να συνεργαστείτε με ένα μειωτήρα εργαλείων σκουληκιών για να επιτευχθεί η τοποθέτηση αυτο-κλείδας της πλάκας πεταλούδας.

Αρχή λειτουργίας και χαρακτηριστικά απόδοσης

Μηχανισμός σφράγισης:
Η πλάκα πεταλούδας βρίσκεται σε πλήρη επαφή με το κάθισμα της βαλβίδας και το χάσμα μεταξύ των επιφανειών στεγανοποίησης αντισταθμίζεται από την παραμόρφωση του ελαστικού κάθισμα της βαλβίδας, βασιζόμενη στη μέση πίεση για να βοηθήσει τη σφραγίδα.
Η απόδοση σφράγισης εξαρτάται από την ελαστικότητα του υλικού του καθίσματος της βαλβίδας και δεν είναι κατάλληλη για συνθήκες υψηλής πίεσης ή υψηλής θερμοκρασίας.
Πλεονεκτήματα και σύγκριση συντάξεων:
Φόντα:
Απλή δομή και χαμηλό κόστος κατασκευής.
Μικρή γωνία ανοίγματος και κλεισίματος (μικρότερη ή ίση με 90 βαθμούς), εύκολη λειτουργία.
Περιορισμοί:
Η πλάκα πεταλούδας και το κάθισμα της βαλβίδας βρίσκονται σε συνεχή τριβή, με υψηλό ρυθμό φθοράς και σύντομη διάρκεια ζωής.
Χαμηλή ισχύουσα πίεση (συνήθως μικρότερη ή ίση με 16 bar) και περιορισμένη αντοχή στη θερμοκρασία (EPDM μικρότερη ή ίση με 80 βαθμούς, PTFE μικρότερη ή ίση με 150 βαθμούς).



Βαλβίδες πεταλούδας με έσοδα από έσοδα



Αιτήσεις

Δημοτικές Υπηρεσίες Υδάτων:
Ρύθμιση ροής μεγάλης διαμέτρου των συστημάτων παροχής νερού και αποστράγγισης (DN50 ~ DN1200).
Ελέγχου ανοίγματος και κλεισίματος των σωλήνων καθαρού νερού και αποχέτευσης χαμηλής πίεσης.
Κτίριο HVAC:
Ρουτίνα ρύθμιση των συστημάτων ύδρευσης κλιματισμού και των σωλήνων πυροπροστασίας.
Γενική βιομηχανική χρήση:
Παρακολούθηση της φυσιολογικής θερμοκρασίας, των μη φορτωτικών μέσων (όπως το λάδι αέρα και λίπανσης).
