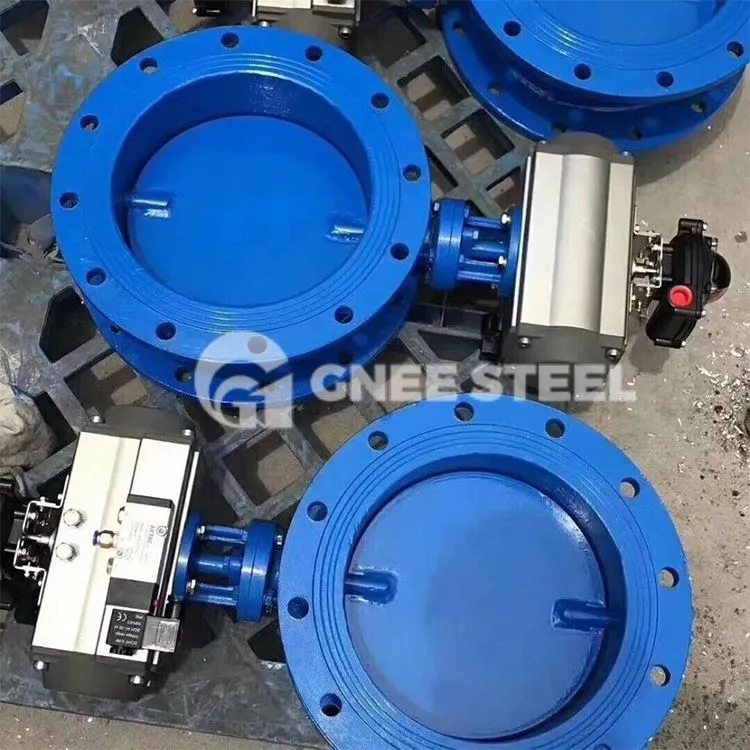

Η πνευματική βαλβίδα πεταλούδας είναι μια βαλβίδα που αποτελείται από έναν πνευματικό ενεργοποιητή και μια βαλβίδα πεταλούδας. Χρησιμοποιείται ευρέως στη χημική βιομηχανία, τη χαρτοποιία, το ανθρακωρυχείο, το πετρέλαιο, την ιατρική περίθαλψη, την εξοικονόμηση νερού και άλλες βιομηχανίες. Επειδή ο πνευματικός ενεργοποιητής είναι εγκατεστημένος στη βαλβίδα πεταλούδας, η πνευματική βαλβίδα πεταλούδας μπορεί να προσαρμοστεί σε ορισμένες συνθήκες εργασίας υψηλού κινδύνου και να μειώσει τους κινδύνους που μπορεί να προκληθούν από τη χειροκίνητη λειτουργία. Ειδικά σε αγωγούς χαμηλής πίεσης μεγάλης και μέσης διαμέτρου, η χρήση πνευματικών βαλβίδων πεταλούδας αυξάνεται. Επιπλέον, οι πνευματικές βαλβίδες πεταλούδας μεγάλης διαμέτρου είναι πιο οικονομικές και προσιτές σε σύγκριση με άλλες βαλβίδες.
|
Εύρος μεγέθους |
Υλικό σώματος |
|
2"-80" DN50-DN2000 |
WCB, CF8, CF8M, CF3, CF3M, WC6, LCB κ.λπ. |
|
Εκτίμηση πίεσης |
Υλικό δίσκου |
|
Τάξη150-Τάξη 600 PN6-PN100 |
WCB, CF8, CF8M, CF3, CF3M, WC6, LCB κ.λπ. |
|
Τερματισμός σύνδεσης |
Υλικό καθίσματος |
|
Φλάντζα (FF, RF, RJ), γκοφρέτα, ωτίδα, συγκόλληση με άκρο |
SS304 (L)+Γραφίτης, SS316 (L)+Γραφίτης, NBR, PTFE, EPDM, RPTFE |
|
Στυλ Δομής |
Υλικό στελέχους |
|
Full Port, Triple Eccentric, Double Eccentric, Concentric |
17-4PH, SS410, SS304, SS316, F51, F53 |
|
Επιλογές ενεργοποιητή |
Πρότυπο σχεδίασης |
|
Πνευματικός |
API 609, MSS SP-67, MSS SP-68, DIN3354, EN558, JIS B2071 |
|
Εύρος θερμοκρασίας |
Πρότυπο πρόσωπο με πρόσωπο |
|
-29 βαθμός ~800 μοίρες |
ANSI B16.10, MSS SP-68, EN558-1, JIS B2002 |
|
Πρότυπο σύνδεσης |
Πρότυπο δοκιμής |
|
Διάτρηση φλάντζας: ASME B16.5, ASME B16.47, EN1092 JIS B2220, GOST 12815 |
API598, EN12266.1, JIS B2003 |
- Αρχή λειτουργίας πνευματικής βαλβίδας πεταλούδας
Η πνευματική βαλβίδα πεταλούδας είναι μια βαλβίδα πεταλούδας εξοπλισμένη με έναν πνευματικό ενεργοποιητή για να αντικαταστήσει τη χειροκίνητη λειτουργία. Η αρχή λειτουργίας του είναι να χρησιμοποιεί πεπιεσμένο αέρα ως πηγή ενέργειας για την κίνηση του στελέχους βαλβίδας στην περιστροφή και το στέλεχος της βαλβίδας οδηγεί την πλάκα πεταλούδας σε σχήμα δίσκου να περιστρέφεται. Η αρχική θέση της πλάκας πεταλούδας καθορίζεται σύμφωνα με τις πραγματικές ανάγκες. Η πλάκα πεταλούδας περιστρέφεται από την αρχική θέση. Όταν η πλάκα πεταλούδας περιστρέφεται Όταν η βαλβίδα πεταλούδας περιστρέφεται σε 90 μοίρες με το σώμα της βαλβίδας, η πνευματική βαλβίδα πεταλούδας βρίσκεται σε πλήρως ανοιχτή κατάσταση. Όταν η βαλβίδα πεταλούδας περιστρέφεται σε 0 μοίρες ή 180 μοίρες με το σώμα της βαλβίδας, η πνευματική βαλβίδα πεταλούδας βρίσκεται σε κλειστή κατάσταση.
Ο πνευματικός ενεργοποιητής της πνευματικής βαλβίδας πεταλούδας λειτουργεί σχετικά γρήγορα και σπάνια καταστρέφεται λόγω εμπλοκής κατά την εκτέλεση της ενέργειας. Η πνευματική βαλβίδα πεταλούδας μπορεί να χρησιμοποιηθεί ως βαλβίδα αποκοπής ή μπορεί να εξοπλιστεί με ρυθμιστή θέσης βαλβίδας για να πραγματοποιήσει τη ρύθμιση και τον έλεγχο του μέσου στον αγωγό.
- Βαλβίδα πεταλούδας με πνευματική λειτουργία
