μηχανοκίνητη βαλβίδα πεταλούδας Περιγραφή
Η μηχανοκίνητη βαλβίδα πεταλούδας είναι ένα είδος βαλβίδας που χρησιμοποιεί στρογγυλή πλάκα πεταλούδας ως μέλος ανοίγματος και κλεισίματος και περιστρέφεται με το στέλεχος της βαλβίδας για να ανοίξει, να κλείσει και να ρυθμίσει τη δίοδο του υγρού. Η πλάκα πεταλούδας της βαλβίδας πεταλούδας είναι εγκατεστημένη στην κατεύθυνση διαμέτρου του αγωγού. Στο κυλινδρικό κανάλι του σώματος της βαλβίδας πεταλούδας, η πλάκα πεταλούδας σε σχήμα δίσκου περιστρέφεται γύρω από τον άξονα, η γωνία περιστροφής είναι μεταξύ 0 μοιρών ~ 90 μοιρών, όταν περιστρέφεται στις 90 μοίρες, η βαλβίδα είναι πλήρως ανοιχτή.
προδιαγραφή μηχανοκίνητης βαλβίδας πεταλούδας
|
Εύρος μεγέθους |
Υλικό σώματος |
|
2"-80" DN50-DN2000 |
WCB, CF8, CF8M, CF3, CF3M, LCB, WC6 κ.λπ. |
|
Εκτίμηση πίεσης |
Υλικό δίσκου |
|
Τάξη150-Τάξη 600 PN6-PN100 |
WCB, CF8, CF8M, CF3, CF3M, LCB, WC6 κ.λπ. |
|
Τερματισμός σύνδεσης |
Υλικό καθίσματος |
|
Φλάντζα (FF, RF, RJ), γκοφρέτα, ωτίδα, συγκόλληση με άκρο |
SS304+Γραφίτης, SS316+Γραφίτης, NBR, EPDM, PTFE, RPTFE |
|
Στυλ Δομής |
Υλικό στελέχους |
|
Full Port,Triple Eccentric, Double Eccentric, Ομόκεντρο |
%7β%7β0%7δ}PH, SS410, SS304, SS316, F51, F53 |
|
Επιλογές ενεργοποιητή |
Πρότυπο σχεδίασης |
|
Ηλεκτρικός |
API 609 |
|
Εύρος θερμοκρασίας |
Πρότυπο πρόσωπο με πρόσωπο |
|
-100 βαθμός ~800 μοίρες |
API 609, ISO 5752 |
|
Πρότυπο σύνδεσης |
Πρότυπο δοκιμής |
|
Διάτρηση φλάντζας: ASME B16.5, ASME B16.47 |
API598 |

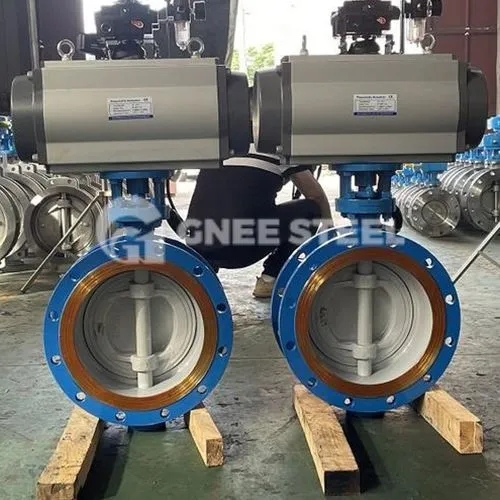

μηχανοκίνητη βαλβίδα πεταλούδας με ενεργοποιητή
Αρχή ελέγχου:
Η πηγή ενέργειας της ηλεκτρικής βαλβίδας πεταλούδας είναι η ηλεκτρική ενέργεια, η οποία οδηγεί την πλάκα της βαλβίδας να λειτουργήσει, έτσι ώστε να ανοίξει και να κλείσει η βαλβίδα και να κυκλοφορήσει ή να αποκοπεί ο ρόλος του ρευστού. Η τροφοδοσία εισόδου 22{10}V μπορεί να είναι άμεση ρύθμιση μεταγωγής, μπορεί επίσης να είναι ενσωματωμένη μονάδα σερβομηχανισμού, σήματα ελέγχου εισόδου (4 ~ 20 mADC ή 1 ~ 5 VDC) και μονοφασική παροχή ρεύματος μπορεί να ελέγξει τη λειτουργία. Ο ηλεκτρικός ενεργοποιητής της ηλεκτρικής βαλβίδας πεταλούδας μπορεί να χωριστεί σε τύπο μεταγωγής και ρυθμιστικό τύπο, η ηλεκτρική βαλβίδα πεταλούδας τύπου μεταγωγής είναι να παίξει το ρόλο της μεταγωγής. και η ηλεκτρική βαλβίδα πεταλούδας τύπου ρύθμισης είναι να παίξει το ρόλο της ρύθμισης του ρυθμού ροής, η οποία μπορεί να ρυθμίσει τον ρυθμό ροής στο ένα χιλιοστό του βαθμού, και είναι επίσης ένα είδος βαλβίδας με υψηλότερη τιμή. Ο τύπος ρύθμισης είναι η παροχή ρεύματος AC220V ως ισχύς για τη λήψη του συστήματος ελέγχου βιομηχανικού αυτοματισμού προκαθορισμένης τιμής παραμέτρου 4 ~ 20 mA (0 ~ 5 και άλλο αδύναμο έλεγχο) σήμα για την ολοκλήρωση της δράσης προσαρμογής.
