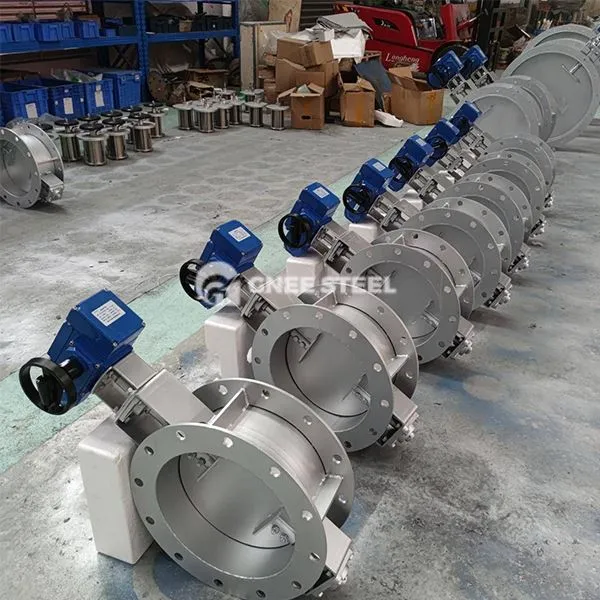

Βαλβίδες πεταλούδας υψηλής θερμοκρασίας

Η βαλβίδα πεταλούδας υψηλής θερμοκρασίας είναι μια βαλβίδα που έχει σχεδιαστεί για μέσα υψηλής θερμοκρασίας (μεγαλύτερη ή ίση με 3 0 0 βαθμός). Μπορεί να συνειδητοποιήσει τη ρύθμιση on-off ή ροής του υγρού αγωγού περιστρέφοντας την πλάκα πεταλούδας γύρω από τον άξονα της βαλβίδας (0 ~ 90 βαθμοί). Είναι κατάλληλο για σκηνές υψηλής θερμοκρασίας όπως η μεταλλουργία, η δύναμη και η χημική βιομηχανία. Οι βασικές λειτουργίες του περιλαμβάνουν:

Αποκοπή και στραγγαλισμός: Η ροή του μέσου ελέγχεται περιστρέφοντας την πλάκα πεταλούδας σε σχήμα δίσκου. Η αντίσταση ροής είναι μικρή όταν είναι πλήρως ανοιχτή, η οποία είναι κατάλληλη για μεγάλα συστήματα ροής.
‌ Υψηλή θερμοκρασία Σχεδιασμός: υιοθετεί ειδικά υλικά, θερμική δομή μόνωσης και τεχνολογία διάχυσης θερμότητας και μπορεί να λειτουργήσει σταθερά σε περιβάλλον άνω των 600 βαθμών για μεγάλο χρονικό διάστημα.

Δομή και σχεδιασμός πυρήνα
‌ υψηλό δομή προσαρμογής θερμοκρασίας:

Το σώμα της βαλβίδας και η πλάκα πεταλούδας: Χρησιμοποιούνται χάλυβα κράματος υψηλής θερμοκρασίας, ανοξείδωτος χάλυβα 316L ή χάλυβα διπλής όψης, οι οποίοι είναι ανθεκτικοί στην οξείδωση υψηλής θερμοκρασίας και την παραμόρφωση του θερμικού στρες.
Στοιχεία διέλευσης:
Οι φλάντζες μόνωσης και τα μαξιλαράκια μόνωσης τοποθετούνται στη σύνδεση άξονα βαλβίδας για να εμποδίσουν την αγωγιμότητα θερμότητας (όπως η επεξεργασία σφάλματος στον κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας σχεδιασμό).
Ο εκτεταμένος σχεδιασμός του άξονα της βαλβίδας μειώνει την επίδραση θερμικής ακτινοβολίας της υψηλής θερμοκρασίας στα εξαρτήματα της κίνησης.
‌Radiator ‌: Ένα ψυγείο προστίθεται στο εξωτερικό του σώματος της βαλβίδας για να μειώσει τη θερμοκρασία του σώματος της βαλβίδας μέσω μεταφοράς αέρα ή αναγκαστική ψύξη. ‌

Τεχνολογία σφράγισης ‌: ‌

Δομή σφράγισης επέκτασης ‌: ‌ Το δακτύλιο στεγανοποίησης με δίπλωμα ευρεσιτεχνίας u-σχήματος U συνεργάζεται με το χώρο επέκτασης για να αντισταθμίσει την παραμόρφωση υψηλής θερμοκρασίας με έγχυση συμπιεσμένου μέσου για να μειώσει τη φθορά της επιφάνειας σφράγισης. ‌

Η σκληρή σφραγίδα μεταλλικού στρώματος πολλαπλών στρώσεων ‌: Η επιφάνεια στεγανοποίησης πλάκας πεταλούδας συγκολλείται με καρβίδιο βολφραμίου ή κράμα Stellite, το οποίο είναι ανθεκτικό σε φθορά υψηλής θερμοκρασίας (μικρότερη ή ίση με 650 μοίρες). ‌
Λειτουργία κίνησης ‌: ‌ Supports Εγχειρίδιο, ηλεκτρικός ή πνευματικός έλεγχος, και ο ηλεκτρικός ενεργοποιητής διαθέτει ενσωματωμένο στρώμα μόνωσης, το οποίο είναι κατάλληλο για απομακρυσμένη λειτουργία υψηλής θερμοκρασίας.



Βαλβίδες πεταλούδας υψηλής θερμοκρασίας



Αιτήσεις

Μεταλλουργική βιομηχανία: αγωγός φυσικού αερίου έκρηξης, σύστημα αφαίρεσης σκόνης καυσαερίων υψηλής θερμοκρασίας.
Βιομηχανία ενέργειας: αγωγός ατμού λέβητα, σύστημα ανάκτησης θερμότητας.
Πετροχημική βιομηχανία: Μεταφορά πετρελαίου και φυσικού αερίου υψηλής θερμοκρασίας στη μονάδα ρωγμών, έλεγχος μέσου θερμότητας στον αντιδραστήρα.
Πεδίο προστασίας του περιβάλλοντος: Ρύθμιση του ιλύου του γύψου υψηλής θερμοκρασίας στον πύργο αποταμίευσης, επεξεργασία καυσαερίων στον αποτεφρωτήρα.
