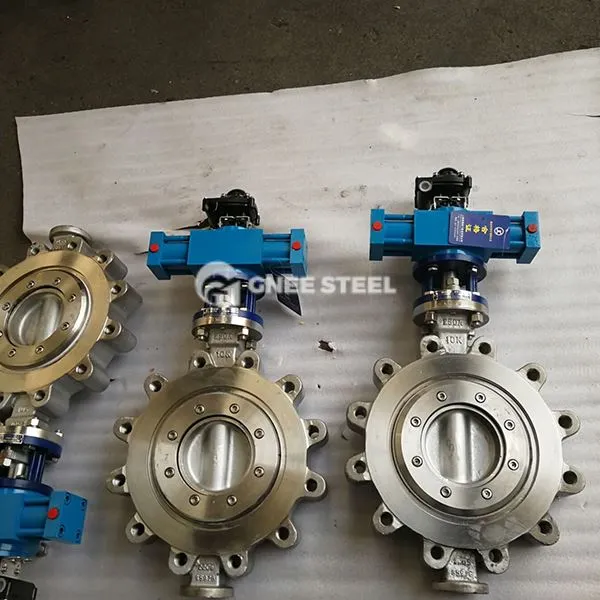

Βαλβίδες πεταλούδας διπλής όψης

Η βαλβίδα πεταλούδας Duplex είναι μια βαλβίδα με ανοξείδωτο χάλυβα διπλής όψης (όπως 22 0 5, 2507, F51/F53/F55, κλπ.) Ως υλικό πυρήνα. Συνδέεται με τον αγωγό με φλάντζα, σφιγκτήρα ή συγκόλληση και η πλάκα πεταλούδας περιστρέφεται (0 ~ 90 βαθμοί) για να συνειδητοποιήσει το άνοιγμα και το κλείσιμο ή τη ρύθμιση του μέσου. Ο βασικός του σχεδιασμός περιλαμβάνει:

Τριπλό εκκεντρικό μέταλλο σκληρή σφράγιση: Η πλάκα πεταλούδας και η επιφάνεια στεγανοποίησης του καθίσματος βαλβίδων υιοθετούν τεχνολογία επιφανείας μετάλλων (όπως καρβίδιο βολφραμίου, κράμα stellite) για τη μείωση της τριβής και της φθοράς και την αντοχή σε υψηλή θερμοκρασία και υψηλή πίεση.
‌Bidirectional shallering δομή: Ορισμένα μοντέλα υποστηρίζουν τόσο τη ροή προς τα εμπρός όσο και την αντίστροφη ροή για να διατηρηθούν οι επιδόσεις σφράγισης, κατάλληλα για σύνθετες συνθήκες εργασίας.
Λειτουργία DRIVE: Υποστηρίζει χειροκίνητο, πνευματικό, ηλεκτρικό ή υδραυλικό έλεγχο, το σώμα της βαλβίδας είναι κατασκευασμένο από διπλό χάλυβα (όπως 2205, 2507), η οποία έχει την αντοχή στη διάβρωση και την αντοχή του ωστενιτικού και φερριτικού ανοξείδωτου χάλυβα.

Βασικά χαρακτηριστικά
‌ Ισχυρή αντίσταση στη διάβρωση:
Το διπλό χάλυβα περιέχει υψηλό ποσοστό στοιχείων χρωμίου, νικελίου και μολυβδαινίου και είναι ανθεκτικό στο χλωριούχο, οξύ, αλκαλικό και υδρόθειο και είναι κατάλληλο για αποζημιωμένο ρουκέτο γύψου, θαλασσινά και άλλα μέσα.
Η επιφάνεια μπορεί να σκληρυνθεί (όπως ο ψεκασμός καρβιδίου βολφραμίου) για τη βελτίωση της αντίστασης της φθοράς.
‌ Αντίσταση υψηλής θερμοκρασίας και υψηλής πίεσης:
Το εύρος θερμοκρασίας λειτουργίας είναι ευρεία ({{0}} βαθμός ~ 65 0 βαθμός) και η αντίσταση πίεσης μπορεί να φτάσει στην κλάση 2500 (42.0MPa) ή 50.0MPa.
‌ Εξαιρετική απόδοση σφράγισης:
Το επίπεδο διαρροής των μεταλλικών σκληρών σφραγίδων φτάνει στην κατηγορία VI και οι μαλακές σφραγίδες (όπως η επένδυση από καουτσούκ και η επένδυση φθορίου) είναι κατάλληλα για μέσα που περιέχουν σωματίδια.
Ο σχεδιασμός της προφορτωμένης βαλβίδας του ελατηρίου αντισταθμίζει αυτόματα τη θερμική επέκταση και τη συστολή, επεκτείνοντας τη διάρκεια ζωής.
‌ ελαφρύ και εύκολο στη συντήρηση:
Η συμπαγής δομή, ο σχεδιασμός πλήρους διαμέτρου μειώνει την αντίσταση στη ροή και υποστηρίζει την αντικατάσταση των καθισμάτων βαλβίδων.



Βαλβίδες πεταλούδας διπλής όψης



Συμβουλές επιλογής

Παράμετροι εργασίας:
‌Pressure‌: Τα συμβατικά μοντέλα είναι PN16 ~ PN4 0 (1.6 ~ 4.0MPa) και τα μοντέλα υψηλής πίεσης είναι κλάση 2500‌.
‌Temperature ‌: Οι μεταλλικές σφραγίδες ισχύουν σε μικρότερη από ή ίσες με 650 βαθμούς και οι επενδύσεις από καουτσούκ/φθορίου ισχύουν σε μικρότερη από ή ίσες με 200 βαθμούς ‌.
‌Media Adaptation‌:
Που περιέχουν στερεά σωματίδια ή ιξώδη υγρά: προτιμώνται οι σκληρές σφραγίδες πλήρους οπής ή οι βαλβίδες πεταλούδας με φθορίνη.
Σοβαρά διαβρωτικά μέσα: Επιλέξτε 2507 Duplex Steel ή Hastelloy Valve Body‌.
‌ Standard Compliance‌:
Πρέπει να συμμορφώνεται με το API 609, το ISO 5211 και άλλα πρότυπα και οι διεπαφές φλάντζας ταιριάζουν με τις προδιαγραφές ANSI, DIN ή GB.

Συστάσεις συντήρησης

‌Seal Inspection‌: Οι μεταλλικές σφραγίδες επιθεωρούνται για φθορά κάθε 2 χρόνια και οι σφραγίδες από καουτσούκ/φθορίου αντικαθίστανται κάθε 1 ~ 2 χρόνια.
Διαχείριση λουλουδιών: Τα στελέχη των βαλβίδων και τα τμήματα μετάδοσης είναι γεμάτα με λίπος υψηλής θερμοκρασίας (όπως δισουλφίδιο του μολυβδαινίου) κάθε 6 μήνες. Προδιαγραφές λειτουργίας: Αποφύγετε τη λειτουργία υπερβολικής ρύθμισης. Οι βαλβίδες πεταλούδας με σκληρό σφραγισμένο πρέπει να καθαρίζονται από ακαθαρσίες στην επιφάνεια σφράγισης τακτικά.
