Περιγραφή βαλβίδων πεταλούδας από ανοξείδωτο χάλυβα
Η βαλβίδα πεταλούδας από ανοξείδωτο χάλυβα είναι κατασκευασμένη από ανοξείδωτο χάλυβα 304/316 από ανοξείδωτο χάλυβα ή φθορίνη. Συνειδητοποιεί τον έλεγχο του μέσου αγωγού μέσω της σύνδεσης φλάντζας και έχει τα χαρακτηριστικά της αντοχής στη διάβρωση, την αντοχή σε υψηλή θερμοκρασία και τη μεγάλη διάρκεια ζωής. Ο βασικός του σχεδιασμός περιλαμβάνει:
Τρισδιάστατη εκκεντρική δομή: Η πλάκα πεταλούδας και το κάθισμα της βαλβίδας υιοθετούν εκκεντρικό σχεδιασμό για τη μείωση της τριβής και τη βελτίωση της σφράγισης, η οποία είναι κατάλληλη για μέσα υψηλής θερμοκρασίας, υψηλής πίεσης και σωματίδια.
Ενίσχυση της σφράγισης: Η πλάκα πεταλούδας σκληρού μοντέλου σφραγίδας συγκολλείται με ανοξείδωτο χάλυβα ή σκληρό κράμα και η αντοχή στη θερμοκρασία μπορεί να φτάσει 425 βαθμούς. Η μαλακή σφράγιση υιοθετεί φθοροτεκτικό (FKM) ή PTFE, το οποίο έχει εξαιρετική αντίσταση οξέος και αλκαλίων.
Προδιαγραφές βαλβίδων πεταλούδας από ανοξείδωτο χάλυβα
|
Ονομαστική πίεση |
PN6, PN10, PN16, PN25, PN40, Class150, Class300 |
|
Μέγεθος |
DN50 σε DN4000/2 "-160" |
|
Οδηγώ |
Χειροκίνητο κιβώτιο ταχυτήτων, εργαλεία σκουληκιών, πνευματικά, υδραυλικά, ηλεκτρικά κ.λπ. |
|
Σύνδεση |
Φλάντζα, συγκόλληση, πλακίδια |
|
Θερμοκρασία |
-29 βαθμός έως 225 μοίρες |
|
Μέσον |
Αέρας, νερό, θαλασσινό νερό, λύματα, πετρέλαιο, αέριο κ.λπ. |
Τεχνικές παραμέτρους και ταξινόμηση μοντέλων
| Παραμέτρους/μοντέλο | Τυπικά εύρος/χαρακτηριστικά |
|---|---|
| Ονομαστική διάμετρο (DN) | DN 50- DN500 (Υποστήριξη μη τυπικής προσαρμογής) |
| Ονομαστική πίεση(PN) | PN 10- PN25 (μερικά μοντέλα σκληρής σφραγίδας μέχρι PN40) |
| Ισχύουσα θερμοκρασία | -20 βαθμός ~ 450 βαθμός (σκληρή σφραγίδα)/ -10 βαθμός ~ 150 βαθμοί (μαλακή σφραγίδα) |
| Λειτουργία Drive | Χειροκίνητο εργαλείο σκουληκιών, πνευματικά, ηλεκτρικά (προαιρετική απόδειξη έκρηξης) |

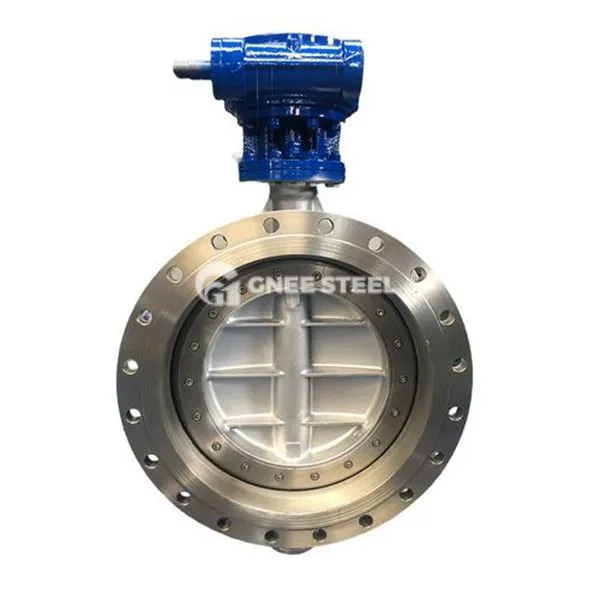

Βαλβίδες πεταλούδας από ανοξείδωτο χάλυβα
Προτάσεις εφαρμογής και επιλογής
Χημική βιομηχανία: Προτιμούν τις βαλβίδες πεταλούδας με φθορίνη (όπως η σειρά D341F46), οι οποίες μπορούν να βελτιώσουν την αντίσταση στη διάβρωση οξέος και αλκαλίων κατά περισσότερο από 50%.
Τρόφιμα και Φαρμακευτικά: Επιλέξτε βαλβίδες πεταλούδας 316L από ανοξείδωτο χάλυβα για να πληρούν τα πρότυπα υγιεινής (RA μικρότερη ή ίση με 0 8μm).
Ενεργειακό σύστημα: Οι αγωγοί ατμού υψηλής θερμοκρασίας είναι εξοπλισμένοι με βαλβίδες πεταλούδας D343H σειρές, οι οποίες μπορούν να αντέξουν την πίεση PN40 και να έχουν επίπεδο διαρροής ANSI V.
