Περιγραφή βαλβίδων από ανοξείδωτο χάλυβα υψηλής πίεσης
Η βαλβίδα από ανοξείδωτο χάλυβα από ανοξείδωτο χάλυβα είναι μια βαλβίδα από ανοξείδωτο χάλυβα και έχει σχεδιαστεί για συνθήκες εργασίας υψηλής πίεσης. Μπορεί να κόψει το μέσο ή να ελέγξει τον ρυθμό ροής περιστρέφοντας την σφαίρα 90 βαθμού. Το εύρος πίεσης είναι συνήθως 16-500 MPA. Οι βασικές λειτουργίες του περιλαμβάνουν:
Cutoff/ρύθμιση : Ο σχεδιασμός πλήρους διάταξης μπορεί να εμποδίσει πλήρως το υγρό ή να ρυθμίσει τον ρυθμό ροής, ο οποίος είναι κατάλληλος για αγωγούς υψηλής πίεσης όπως πετρελαϊκές και χημικές βιομηχανίες.
Multi-κατευθυνόμενο έλεγχο: Η τρισδιάστατη δομή (τύπου Τ-τύπου) υποστηρίζει μεσαία εκτροπή, συρροή ή μεταγωγή κατεύθυνσης ροής.
Δομή πυρήνα και τεχνικές παραμέτρους
Σώμα και υλικό βαλβίδας
Υλικό σώματος βαλβίδας: Κυρίως 304, 316, 316L ανοξείδωτος χάλυβα, με ισχυρή αντοχή στη διάβρωση. Το Duplex Steel (2205/2507) ή το κράμα Hastelloy μπορούν να επιλεγούν για ακραίες συνθήκες εργασίας, με αντίσταση πίεσης 500MPa.
ΜΕΘΟΔΟΣ ΚΥΚΛΟΦΟΡΙΑΣ: ΣΥΝΔΕΣΗ Ή ΣΥΝΔΕΣΗ ΣΥΝΔΕΣΗ, Διάμετρος DN 15-300 mm, σύμφωνα με τα πρότυπα GB/T9113 ή ASME B16.5. ΣΥΣΤΗΜΑΤΟΣ ΣΥΣΤΗΜΑΤΟΣ
Soft SEAL: κάθισμα βαλβίδας PTFE ή PPL, αντίσταση θερμοκρασίας -196} ~ 180 βαθμοί, μηδενική διαρροή (επίπεδο διαρροής ANSI VI);
HARD SEAL: Stellite 6 Επένδυση, αντίσταση θερμοκρασίας 450 βαθμούς /αντίσταση πίεσης 25MPa, κατάλληλη για ατμό, ισχυρό οξύ και άλλα μέσα.
Drive Mode
Manual: χειρολαβή κράματος ψευδαργύρου ή κίνηση στροβίλου, ροπή λειτουργίας μικρότερη ή ίση με 50n · m;
Pneumatic/Electric : Ταχύτητα απόκρισης μικρότερη ή ίση με 0. 05 δευτερόλεπτα, υποστήριξη τηλεχειριστηρίου και ενσωμάτωση αυτοματισμού.
Προδιαγραφές βαλβίδων από ανοξείδωτο χάλυβα υψηλής πίεσης
| Παράμετρος | Φάσμα δείκτη | Ισχύοντα πρότυπα |
|---|---|---|
| Αντοχή στο επίπεδο τάσης | 16-500 MPA | API 6D/GB1223758 |
| Θερμοκρασία εργασίας | -196 βαθμός ~ 550 βαθμός | ANSI B16.3478 |
| Flow χωρητικότητα | Τιμή CV μεγαλύτερη ή ίση με 210 (DN50 πλήρης οπή) | ISO 520815 |
| Service Life | Μεγαλύτερο ή ίσο με 100, 000 άνοιγμα και κλείσιμο κύκλων | API 59868 |

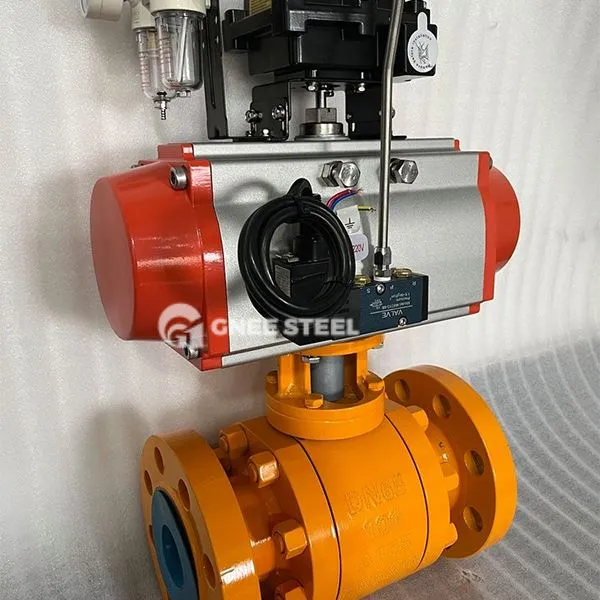

Βαλβίδες από ανοξείδωτο χάλυβα υψηλής πίεσης
Αιτήσεις
Petroleum και φυσικό αέριο:
Η αποκοπή πετρελαίου υψηλής πίεσης και αερίου (όπως Q41F -160 P της βαλβίδας P), ανθεκτικό στη διάβρωση του σουλφιδίου.
Χημική διαδικασία :
Ισχυρός έλεγχος εκτροπής μέσου οξέος (όπως σώμα βαλβίδας 316L + σκληρή σφράγιση), αντίσταση πίεσης 25MPA.
Energy και Power:
Ρύθμιση αγωγών υπερκρίσιμου ατμού (σώμα βαλβίδας χάλυβα διπλής όψης), αντίσταση θερμοκρασίας 550 βαθμούς /αντίσταση πίεσης 42MPa.
Aerospace:
Υγρό σύστημα παροχής υδρογόνου/υγρού οξυγόνου, αντίσταση χαμηλής θερμοκρασίας -196.
Σημεία επιλογής και συντήρησης
Βάση επιλογής::
Η αντιστοίχιση Media: 316L προτιμάται για το περιβάλλον ιόντων χλωριούχου και το κράμα monel χρησιμοποιείται για μέσο υδροφθορικού οξέος.
Η προσαρμογή της πίεσης: Η εξαιρετικά υψηλή πίεση (μεγαλύτερη ή ίση με 100MPa) σκηνές απαιτούν ένα ενσωματωμένο σώμα σφυρήλατο βαλβίδων.
Installation και συντήρηση:
Τα μπουλόνια της φλάντζας πρέπει να σφίγγονται διαγώνια, με μια προ-σφυρήλατη δύναμη μικρότερη ή ίση με 200n · m για να αποφευχθεί η παραμόρφωση.
Ελέγξτε τακτικά τη φθορά της επιφάνειας σφράγισης και συνιστάται να εκτελείτε μια δοκιμή διαρροής στη βαλβίδα σκληρής σφράγισης κάθε 5, 000 ανοίγματα και κλεισίματα.
