Προμηθευτής σφαιρικής βαλβίδας με φλάντζα-GNEE
Οι σφαιρικές βαλβίδες και οι βαλβίδες πύλης είναι του ίδιου τύπου βαλβίδων. Η διαφορά είναι ότι το μέλος κλεισίματος είναι μια σφαίρα. Η σφαίρα περιστρέφεται γύρω από την κεντρική γραμμή του σώματος της βαλβίδας για να ανοίξει και να κλείσει. Η τυπική σφαιρική βαλβίδα φλάντζας GB/T21465-2008 "Ορολογία βαλβίδας" ορίζεται ως μια βαλβίδα στην οποία τα μέρη ανοίγματος και κλεισίματος (μπίλια) κινούνται από το στέλεχος βαλβίδας και περιστρέφονται γύρω από τον άξονα του στελέχους βαλβίδας.
Τύπος φλάντζας σφαιρικής βαλβίδας Προδιαγραφή
|
Εύρος μεγέθους
|
1/2" έως 6" |
|
Υλικό
|
ΣΣ316 Ατσαλοσίδερο |
|
Εργασιακή πίεση
|
10 kg/cm² |
|
Συνδέσεις φλάντζας
|
ANSI 150# / 300# JIS 10K PN10 / PN16 |
|
Υλικό σώματος βαλβίδας
|
Χυτοσίδηρος A216 WCB SS316 / CF8M |
|
Εφαρμοστέο μέσο
|
Γενικές Εφαρμογές Πετρελαίου, Αερίου & Νερού |
Υλικά βαλβίδων φλάντζας
| Είδος | Περιγραφή | Υλικό |
|---|---|---|
| 1 | Σώμα | ASTM A351-CF8M |
| 2 | Καπάκι | ASTM A351-CF8M |
| 3 | Μπάλα | ASTM A351-CF8M |
| 4 | Κάθισμα μπάλας | TFM 1600 |
| 5 | Σφραγίδα σώματος | PTFE |
| 6 | Ροδέλα ώσης | PTFE |
| 7 | Συσκευασία | PTFE |
| 8 | Στέλεχος | ASTM A276-316 |
| 9 | Παξιμάδι αδένα | AISI 304 |
| 10 | Stop Pin | AISI 304 |
| 11 | Λαβή | AISI 304 |
| 12 | Μανίκι λαβής | PVC |
| 13 | Στέλεχος Καρυδιού | AISI 304 |
| 14 | Ανοιξιάτικο πλυντήριο | AISI 304 |
| 15 | Μπουλόνι | AISI 304 |
| 16 | Αδένας | AISI 304 |
| 17 | Πώμα | AISI 304 |
| 18 | Κύκλοι για άξονα | AISI 304 |
| 19 | Σωλήνας από χάλυβα | AISI 304 |
| 20 | Μπλοκ κλειδιού | AISI 304 |
| 21 | Μπουλόνι | AISI 304 |
Ποια είναι τα δομικά χαρακτηριστικά των σφαιρικών βαλβίδων φλάντζας;
Χαρακτηριστικά δομής σφαιρικής βαλβίδας φλάντζας:
1, άνοιγμα και κλείσιμο χωρίς τριβή
Αυτό το χαρακτηριστικό λύνει πλήρως το πρόβλημα των παραδοσιακών βαλβίδων που επηρεάζουν τη στεγανοποίηση λόγω της αμοιβαίας τριβής μεταξύ των επιφανειών στεγανοποίησης.
2, Δομή στην κορυφή
Η βαλβίδα που είναι εγκατεστημένη στον αγωγό μπορεί να είναι απευθείας ηλεκτρονική επιθεώρηση και συντήρηση, μπορεί να μειώσει αποτελεσματικά τη διακοπή της συσκευής, να μειώσει το κόστος.
3, Σχέδιο έδρας μονής βαλβίδας
Εξαλείψτε το πρόβλημα ότι το μέσο στην κοιλότητα της βαλβίδας επηρεάζει την ασφάλεια χρήσης λόγω μη φυσιολογικής πίεσης.
4, Σχέδιο χαμηλής ροπής
Ειδικός δομικός σχεδιασμός του στελέχους βαλβίδας, μόνο με μια μικρή βαλβίδα χειροκίνητου τροχού μπορεί εύκολα να ανοίξει και να κλείσει.
5, Δομή σφραγίδων σφήνας
Η βαλβίδα βασίζεται στη μηχανική δύναμη που παρέχεται από το στέλεχος της βαλβίδας, την πίεση της σφήνας στην έδρα της βαλβίδας και τη στεγανοποίηση, έτσι ώστε η στεγανοποίηση της βαλβίδας να μην υπόκειται σε αλλαγές στη διαφορική πίεση του αγωγού, σε διάφορες συνθήκες λειτουργίας, απόδοση σφράγισης είναι αξιόπιστα εγγυημένα.
6, Δομή αυτοκαθαρισμού της επιφάνειας σφράγισης
Όταν η μπάλα γέρνει μακριά από το κάθισμα, το υγρό στον αγωγό διέρχεται ομοιόμορφα κατά 360 μοίρες κατά μήκος της επιφάνειας στεγανοποίησης της σφαίρας, γεγονός που όχι μόνο εξαλείφει το τοπικό τρίψιμο της έδρας της βαλβίδας από το υγρό υψηλής ταχύτητας, αλλά και ξεπλένεται η συσσώρευση στην επιφάνεια στεγανοποίησης για να επιτευχθεί ο σκοπός του αυτοκαθαρισμού.

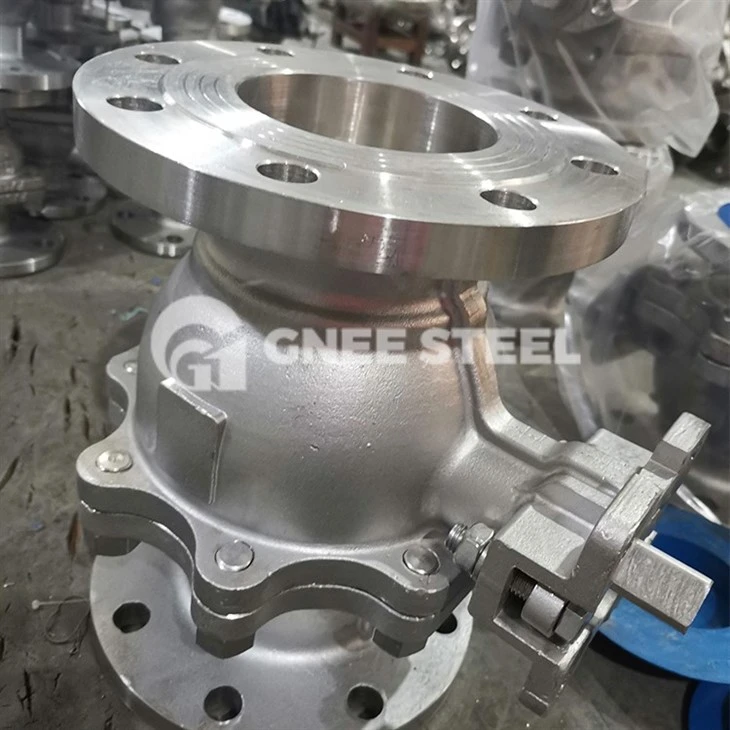

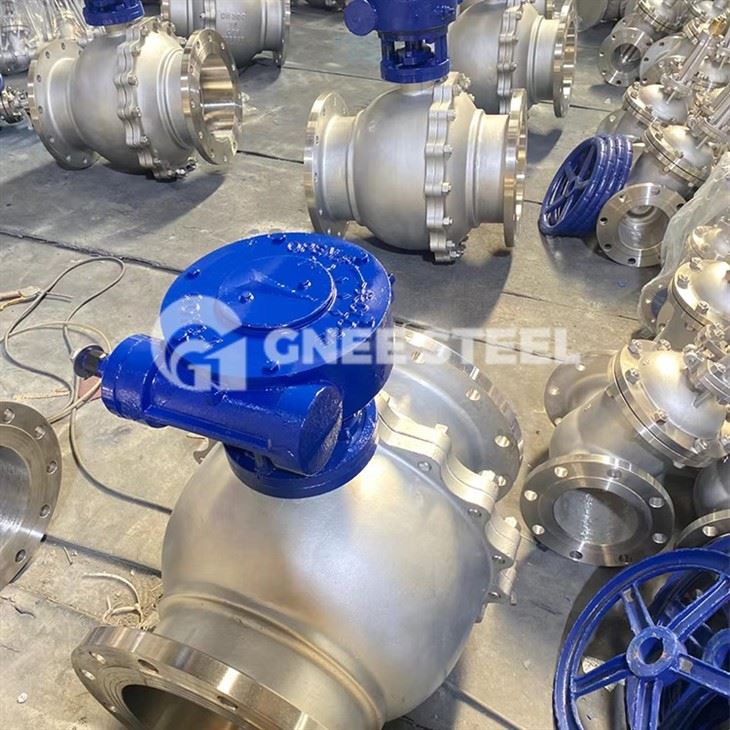

Λεπτομέρεια σφαιρικών βαλβίδων

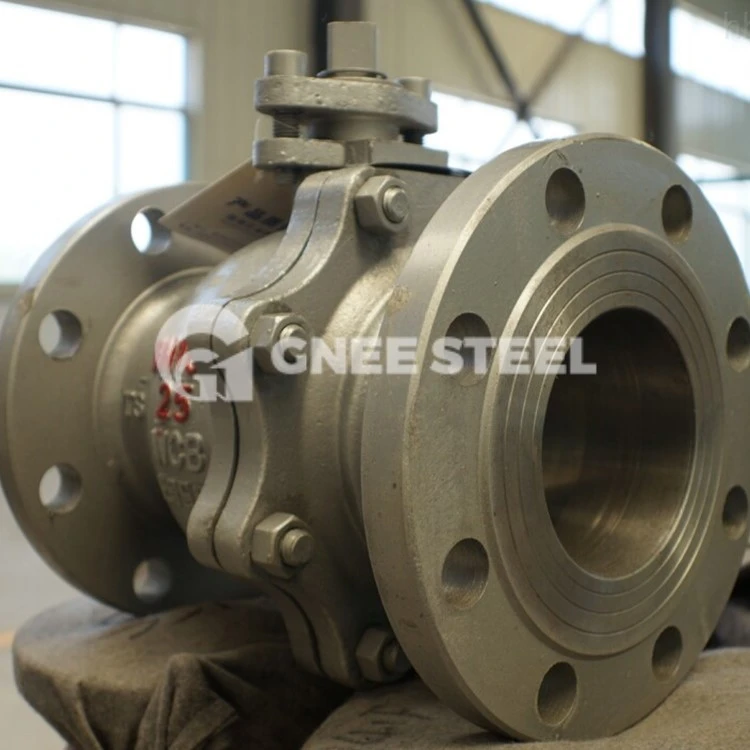

Προμηθευτής σφαιρικής βαλβίδας με φλάντζα από ανθρακούχο χάλυβα-Εμφάνιση GNEE
