Η σφαιρική βαλβίδα API 6D έχει σχεδιαστεί σύμφωνα με το API 6D, η σφαιρική βαλβίδα συνδέεται με μπουλόνια, ο δακτύλιος έδρας είναι τοποθετημένος στο στόμιο και το ελατήριο είναι φορτωμένο για να διασφαλιστεί η επαφή με τη σφαίρα, ακόμη και αν η διαφορά πίεσης μεταξύ της κοιλότητας και του Το κατάντη κλείσιμο είναι χαμηλό.
Πιστοποιητικό βαλβίδας: API 6D,ISO9001:2008,ISO14001
Τόπος καταγωγής: Henan, Κίνα (ηπειρωτική χώρα)
Λεπτομέρειες παράδοσης: Αποστολή εντός 15-30 ημερών μετά την πληρωμή
Διπλό μπλοκ και σφαιρική βαλβίδα εξαέρωσης
Μια σφαιρική βαλβίδα DBB είναι ένας συνδυασμός μιας ή περισσότερων σφαιρικών βαλβίδων διακοπής/απομόνωσης και μίας ή περισσότερων βαλβίδων εξαέρωσης/αιμορραγίας (συνήθως σφαιρικές ή βελονοειδείς βαλβίδες). Οι διπλές βαλβίδες διακοπής και οι βαλβίδες εξαέρωσης λειτουργούν για την απομόνωση της ροής/πίεσης της διαδικασίας ανάντη και κατάντη.
Κρυογονικές σφαιρικές βαλβίδες
Οι κρυογονικές σφαιρικές βαλβίδες έχουν σχεδιαστεί για κρυογονικά μέσα σε μονάδες κρυογονικής επεξεργασίας, όπως υγρά αέρια CO2, N2, Ar, O2 φυσικό αέριο (LNG). Η βαλβίδα διαθέτει ένα σύστημα δακτυλίου έδρας με ελατήριο που εξασφαλίζει εύκολη εναλλαγή σφαίρας σε θερμοκρασίες έως και -200 βαθμούς .
Ηλεκτρικές σφαιρικές βαλβίδες υψηλής πίεσης
Εύρος μεγεθών: 1/2"~8", DN15~DN200
Πίεση λειτουργίας: 1,6 MPa
Λειτουργία ελέγχου: Τύπος ενεργοποίησης Απενεργοποίηση / Τύπος διαμόρφωσης
Προαιρετική τάση: DC12~24V (±10%), AC110~220V, 50/60Hz
Πλήρης θύρα: 1/2" έως 36"
Πίεση εργασίας: Class 150, class 300, claa600, class 900, class 1500, class 2500
Θερμοκρασία λειτουργίας: -20ºC/+180ºC
Πλωτή σφαιρική βαλβίδα με φλάντζα
Μέγεθος: 1/2"-8"
Εκτίμηση πίεσης: CLASS150/CLASS300/CLASS600/CLASS900
Στέλεχος με φλάντζα, αδιάβροχο στέλεχος, πυρασφαλής κατασκευή και αντιστατική συσκευή
Σφαίρα με φλάντζα από ανοξείδωτο χάλυβα
Συσκευασία: Τυπική θήκη από κόντρα πλακέ εξαγωγής
Λιμάνι αποστολής: Ningbo/Shanghai, Κίνα
Όροι αποστολής: EXW, FOB, CFR, CIF, κ.λπ.
Όροι πληρωμής: T/T, Western Union, PayPal κ.λπ.
MOQ: 1 σετ
16 χρόνια εμπειρίας στην κατασκευή βαλβίδων
Ισχυρό απόθεμα, μέρος της προμήθειας επέστρεψε για μαζική καθυστέρηση
Η ποιότητα του προϊόντος θα είναι εγγυημένη για 1 έτος (12 μήνες)
Τι είναι η σφαιρική βαλβίδα Trunnion;
Οι σφαιρικές βαλβίδες Trunnion είναι βαλβίδες τετάρτου περιστροφής που χρησιμοποιούνται για να σταματήσουν ή να ξεκινήσουν τη ροή ενός μέσου σε έναν σωλήνα. Ο πιο συνηθισμένος τύπος σφαιρικής βαλβίδας έχει σχέδιο "ελεύθερης αιώρησης", επομένως ο τύπος κορμού είναι μια αλλαγή σχεδιασμού. Μέσα σε μια σφαιρική βαλβίδα κορμού η μπάλα συνδέεται με το στέλεχος στο ένα άκρο και στο άλλο άκρο ένας άξονας που ονομάζεται κορμός. Λόγω αυτής της αλλαγής σχεδιασμού, η μπάλα κρατιέται σταθερά στη θέση της. Σε μια πλωτή σφαιρική βαλβίδα, η σφαίρα συνδέεται μόνο με το στέλεχος και επομένως ονομάζεται αιωρούμενη.
Σχέδιο Firesafe
Ο σχεδιασμός του δευτερεύοντος μεταλλικού καθίσματος παρέχει πυρασφαλή απενεργοποίηση ανά api 607. Επιπλέον, τα δευτερεύοντα στεγανοποιητικά σώματα γραφίτη και η εύκαμπτη συσκευασία γραφίτη αποτρέπουν τη διαρροή μέσω των αρμών του σώματος και του κουτιού πλήρωσης, αντίστοιχα.
Σχεδιασμός εσωτερικού κορμού
Οι άνω και κάτω πλάκες ρουλεμάν συγκρατούν τη σφαίρα στη θέση τους, εμποδίζοντας την αξονική αιώρηση της μπάλας και αποφεύγοντας το υπερβολικό φορτίο στα καθίσματα. Σχέδιο εξωτερικού κορμού διαθέσιμος σε ορισμένα μεγέθη.
Διπλά σφραγίσματα στις αρθρώσεις του σώματος
Οι πρωτεύουσες ελαστομερείς σφραγίδες εξασφαλίζουν μηδενική διαρροή σε τυπικές συνθήκες λειτουργίας. Οι δευτερεύουσες σφραγίδες γραφίτη εξασφαλίζουν σωστή στεγανοποίηση αρμών σώματος ανά api 607 σε σενάρια ακραίων θερμοκρασιών.
Αντιστατικές συσκευές
Οι τυπικές αντιστατικές συσκευές διασφαλίζουν την ηλεκτρική συνέχεια μεταξύ της σφαίρας, του στελέχους και του σώματος, εξαλείφοντας την πιθανότητα σπινθήρων μέσα στη βαλβίδα που δημιουργούνται από στατικά ηλεκτρικά φορτία.
Σχέδιο στελέχους με προστασία από εκρήξεις
Οι βαλβίδες έχουν σχεδιαστεί με σύνδεση στελέχους/σώμα που αποτρέπει το φούσκωμα στελέχους υπό πίεση γραμμής.
Αξιολόγηση υψηλής πίεσης
Ο σχεδιασμός του κορμού τους επιτρέπει να χειρίζονται σημαντικά υψηλότερες πιέσεις σε σύγκριση με τις πλωτές σφαιρικές βαλβίδες.
Αξιόπιστο κλείσιμο
Ο θετικός μηχανισμός σφράγισης εξασφαλίζει ένα στεγανό κλείσιμο, το οποίο είναι κρίσιμο για εφαρμογές όπου οι ανησυχίες για την ασφάλεια και το περιβάλλον είναι πρωταρχικής σημασίας.
Αντοχή
Η στιβαρή κατασκευή με ανώτερα υλικά τα καθιστά ανθεκτικά στη φθορά, εξασφαλίζοντας μεγάλη διάρκεια ζωής.
Χαμηλή συντήρηση
Οι σφαιρικές βαλβίδες Trunnion γενικά απαιτούν ελάχιστη συντήρηση λόγω του απλού σχεδιασμού τους και των εξαρτημάτων υψηλής ποιότητας.
Γρήγορη λειτουργία
Η λειτουργία τετάρτου περιστροφής επιτρέπει το γρήγορο άνοιγμα και κλείσιμο της βαλβίδας, κάτι που είναι απαραίτητο για καταστάσεις έκτακτης διακοπής λειτουργίας.
Ευστροφία
Οι σφαιρικές βαλβίδες Trunnion διατίθενται σε μεγάλη γκάμα μεγεθών και υλικών, γεγονός που τις καθιστά κατάλληλες για διάφορες εφαρμογές.
Τύποι σφαιρικής βαλβίδας Trunnion
Σφαίρα βαλβίδας πλευρικής εισόδου
Έχει τις μπάλες συναρμολογημένες στο πλάι, με ένα σώμα που ενώνει δύο ή τρία κομμάτια για να σχηματίσει μια προέκταση. Ανάμεσα στα κομμάτια, το μεγαλύτερο είναι υπεύθυνο για το κράτημα της μπάλας.

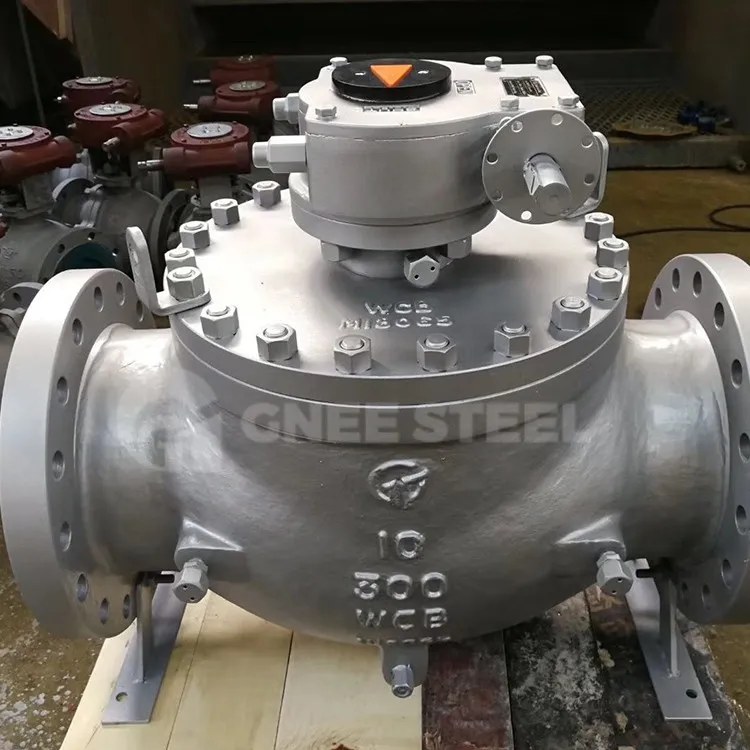

Σφαίρα βαλβίδας κορυφαίας εισόδου
Η σφαιρική βαλβίδα κορμού εισόδου πάνω έχει ένα σχέδιο που απεικονίζει τη συναρμολόγηση των σφαιρών από το πάνω επάνω μέρος στο κάτω μέρος. Ο σχεδιασμός αποτελείται από ένα κάλυμμα καπό στο επάνω μέρος της σφαιρικής βαλβίδας που αποσπάται εύκολα.
Σφαίρα βαλβίδας συγκολλημένου κορμού
Η σφαιρική βαλβίδα κορμού έχει στέλεχος αντιφύσησης με σχέδιο έδρας βαλβίδας. Αυτός ο σχεδιασμός επιτυγχάνεται με την εφαρμογή διαφόρων υλικών όπως οι ανθρακούχες χάλυβες και τα μαρτενσιτικά ss.
Εφαρμόζεται κυρίως στη μεταφορά αερίου μέσω υπόγειων αγωγών.
Σφαίρες βαλβίδες με Full Port Trunnion
Αυτοί οι τύποι βαλβίδων υπάρχουν με βάση τον τύπο των οπών. Στις περισσότερες περιπτώσεις, ο σχεδιασμός τους είναι τέτοιος ώστε η διάμετρος της οπής της βαλβίδας να είναι σχεδόν ίση με τον αγωγό σύνδεσης.
Εφαρμόζονται στη χημική βιομηχανία και στη βιομηχανία διύλισης.
Σφαίρα βαλβίδα μισής θύρας Trunnion
Πρόκειται για ένα μοναδικό σχέδιο που αποκτάμε με βάση τον τύπο των οπών του. Εδώ η διάμετρος της οπής είναι η μισή από αυτή του αγωγού στον οποίο συνδέεται.
Σφαίρες βαλβίδες δύο τεμαχίων Trunnion Mounted
Αυτός είναι ένας τύπος που βγαίνει με βάση τη συναρμολόγηση εξαρτημάτων. Διαθέτει δύο εξαρτήματα περιβλήματος που συνδέονται μέσω συνδέσεων που μοιάζουν με νήματα. Επιπλέον, ο σχεδιασμός επιτρέπει την εύκολη πρόσβαση της βαλβίδας για λόγους επισκευής.
Μπαλική βαλβίδα τριών τεμαχίων Trunnion Mounted
Ο σχεδιασμός προκύπτει όταν συναρμολογούμε τα τρία κομμάτια του περιβλήματος μαζί. Αυτός ο συγκεκριμένος τύπος σχεδίασης επιτρέπει την εύκολη πρόσβαση στα εσωτερικά μέρη της βαλβίδας αποσπώντας τα κομμάτια.
Βιομηχανίες Πετρελαίου και Αερίου
Οι σφαιρικές βαλβίδες που τοποθετούνται σε Trunnion είναι ιδανικές για ένα ευρύ φάσμα εφαρμογών σε πολλές βιομηχανίες πετρελαίου και φυσικού αερίου. Παραδείγματα βιομηχανιών πετρελαίου και φυσικού αερίου που χρησιμοποιούν σφαιρικές βαλβίδες που τοποθετούνται σε ράβδο περιλαμβάνουν γραμμές τροφοδοσίας αερίου, εγκαταστάσεις αερίου πεδίου, βιομηχανικές μονάδες επεξεργασίας αερίου, γραμμές τροφοδοσίας διυλιστηρίων πετρελαίου και μονάδες αργού πετρελαίου.
Βιομηχανίες αγωγών
Η ικανότητα των σφαιρικών βαλβίδων που τοποθετούνται σε κορμό να χειρίζονται πολλές διαφορετικές εφαρμογές, όπως αέρια, πολτούς και υγρά, τις καθιστά εξαιρετικά πολύτιμες στη βιομηχανία αγωγών.
Βιομηχανίες Υδρογονανθράκων
Επειδή οι σφαιρικές βαλβίδες που τοποθετούνται σε κορμό είναι χρήσιμες για τη διευκόλυνση της επεξεργασίας υδρογονανθράκων, είναι εξαιρετικά δημοφιλείς μεταξύ των βιομηχανιών υδρογονανθράκων.
Ηλεκτροβιομηχανίες
Οι σφαιρικές βαλβίδες που τοποθετούνται σε Trunnion είναι κατάλληλες για πολλές εφαρμογές όπως τουρμπίνες, ολισθητήρες, γεννήτριες, συμπιεστές που αποτελούν αναπόσπαστο μέρος της λειτουργίας των βιομηχανιών ηλεκτρικής ενέργειας.
Χημικές Βιομηχανίες
Προσφέροντας απίστευτη ασφάλεια, ανθεκτικότητα και δυνατότητες στεγανοποίησης, οι σφαιρικές βαλβίδες που τοποθετούνται σε κορδόνι ταιριάζουν σε μια μεγάλη ποικιλία χημικών βιομηχανιών όπου τέτοιες ικανότητες είναι επιτακτική.
Εξαρτήματα της σφαιρικής βαλβίδας Trunnion
Σώμα
Το σώμα της σφαιρικής βαλβίδας είναι το περίβλημα που υποστηρίζει το εσωτερικό της βαλβίδας και τη διατηρεί στη θέση της. Με βάση τη λειτουργία που θα λάβει, η ουσία για αυτό το σχέδιο μπορεί να κατασκευαστεί από διάφορα προϊόντα. Ο ανθρακούχος χάλυβας, ο ανοξείδωτος χάλυβας, ο αμφίδρομος χάλυβας, ο ανθρακούχο χάλυβας χαμηλής θερμοκρασίας, το Inconel και το super duplex είναι μερικά από τα υλικά που χρησιμοποιούνται συχνά.
Μπάλα
Περιστρέφεται μέσω ενός δίσκου με μορφή σαν σφαίρα για να σταματήσει ή να ξεκινήσει τη ροή σε μια σταθερή περιστροφή. Από το ένα άκρο, είναι προσαρτημένο στο Trunnion, και από την άλλη, στο στέλεχος. Ενώ παίρνει στροφές, η μπάλα είναι ασφαλισμένη στη θέση της. Οι έδρες της σφαιρικής βαλβίδας Trunnion έρχονται συχνά σε επαφή με αυτή τη σφαίρα, μειώνοντας τη ροπή.
Κάθισμα
Η έδρα της σφαιρικής βαλβίδας Trunnion είναι ένα στοιχείο σχεδίασης που περιβάλλει την μπάλα. Τα καθίσματα συγκρατούν τη σφαίρα σταθερά στη θέση τους όταν ο ενεργοποιητής είναι ενεργοποιημένος, εμποδίζοντας την πρόσβαση. Υπάρχουν δύο ποικιλίες: μαλακό και μεταλλικό, που το κάνει να κινείται προς τη γενική κατεύθυνση της μπάλας.
Υποστήριγμα τηλεβόλου
Η σφαιρική βαλβίδα κορμού έχει έναν πρόσθετο άξονα που συγκρατεί τη σφαίρα στη θέση της από κάτω, ο οποίος ονομάζεται Trunnion. Σκοπός του είναι να διατηρήσει τη σφιχτή προσκόλληση της μπάλας. Σε ορισμένες σφαιρικές βαλβίδες που είναι τοποθετημένες στο Trunnion, το Trunnion είναι προσάρτημα της σφαιρικής σφαίρας και τον υπόλοιπο χρόνο συνδέεται με τον σφαιρικό σφαιρικό δίσκο μέσω συγκολλημένων αρμών.
Στέλεχος
Η σφαίρα και ο ενεργοποιητής συνδέονται με το στέλεχος της σφαιρικής βαλβίδας κορμού. Συνδέεται στην μπάλα με έναν επιπλέον άξονα, ο οποίος βοηθά στο να διατηρείται η μπάλα σταθερά στη θέση της. Επιπλέον, ελέγχει τον τρόπο με τον οποίο κινείται η μπάλα. Οι σφαιρικές βαλβίδες που είναι τοποθετημένες σε ράβδο διατηρούν ισχυρότερους μίσχους κατά της έκρηξης, γεγονός που τους επιτρέπει να αντέχουν σε υψηλές πιέσεις και θερμοκρασίες χωρίς να υποστούν καμία βλάβη.
Δίσκος
Μια διάτρητη, συμπαγής μπάλα είναι το σχήμα του δίσκου σε μια σφαιρική βαλβίδα Trunnion. Η μπάλα είναι προσαρτημένη στο στέλεχος από τη μία πλευρά και από την άλλη στον κορμό. Η σφαίρα ή ο δίσκος σε μια σφαιρική βαλβίδα Trunnion σταθεροποιείται ενώ περιστρέφεται. Επειδή τα καθίσματα είναι πάντα σε επαφή με την μπάλα, η ροπή μειώνεται.
Ενεργοποιητής
Ο ενεργοποιητής σφαιρικής βαλβίδας κορμού χρησιμοποιείται για το άνοιγμα ή το κλείσιμο της βαλβίδας. Με βάση την εφαρμογή και το μέσο, όπως οι σφαιρικές βαλβίδες που λειτουργούν με αέρα, πολυάριθμοι τύποι ενεργοποιητών χρησιμοποιούνται σε σφαιρικές βαλβίδες. Σε μια βαλβίδα, οι τυπικοί ενεργοποιητές περιλαμβάνουν γυμνά στελέχη, μοχλούς χειρός, πνευματικούς ενεργοποιητές, γρανάζια και υδραυλικούς ενεργοποιητές. Επιπλέον, μπορείτε να χρησιμοποιήσετε έναν ενεργοποιητή που λειτουργεί με κινητήρα, έναν ενεργοποιητή υδραυλικής λειτουργίας, έναν ηλεκτρικό ενεργοποιητή, έναν ενεργοποιητή αερίου, έναν ενεργοποιητή αερίου πάνω από λάδι και πολλά άλλα.
Ενεση
Στην περιοχή του καθίσματος και του στελέχους, δημιουργούνται εξαρτήματα έγχυσης. Το γράσο μπορεί να εισαχθεί χρησιμοποιώντας ένα εξάρτημα έγχυσης στεγανοποιητικού όταν η σφράγιση είναι εξασθενημένη και αρχίζει η διαρροή. Δημιουργείται μερική σφράγιση από το εγχυόμενο στεγανωτικό για να σταματήσει η πρόσθετη διαρροή. Τα εξαρτήματα έγχυσης στεγανοποιητικού πρέπει να χρησιμοποιούνται μόνο σε περιπτώσεις έκτακτης ανάγκης.
1.Καθαρίστε και επιθεωρήστε όλα τα εξαρτήματα για ζημιές και αλλάξτε εξαρτήματα όπως χρειάζεται. Σημείωση:
Εάν είναι απαραίτητη η πλήρης αποσυναρμολόγηση, συνιστάται η αντικατάσταση όλων των καθισμάτων και των τσιμουχών.
2. Τοποθετήστε το σώμα σε καθαρή ξύλινη επιφάνεια.
3. Επικαλύψτε τα καρφιά του σώματος με αντιδιαβρωτική πάστα.
4. Τοποθετήστε και τους δύο ακραίους συνδετήρες με τις επιφάνειες της φλάντζας τους να ακουμπούν σε μια καθαρή ξύλινη επιφάνεια.
5. Τοποθετήστε τα ελατήρια στις οπές που παρέχονται στους συνδέσμους ή στο κάθισμα και τοποθετήστε το δακτύλιο Ο στο συγκρότημα του καθίσματος.
6. Τοποθετήστε τον δακτύλιο Ο του καθίσματος στα συγκροτήματα του καθίσματος. Χαμηλώστε τα συγκροτήματα καθισμάτων στους συνδέσμους.
7. Τοποθετήστε τον δακτύλιο Ο (σώμα) και τις φλάντζες του αμαξώματος και στους δύο συνδέσμους.
8. Τοποθετήστε τον δακτύλιο Ο (στέλεχος) και τη ροδέλα ώθησης (στέλεχος) στο στέλεχος.
9. Εντοπίστε το στέλεχος στο περίβλημα του στελέχους.
10. Τοποθετήστε τον δακτύλιο Ο (περίβλημα στελέχους) και τη φλάντζα (περίβλημα στελέχους) στο περίβλημα στελέχους.
11. Τοποθετήστε τις ροδέλες ώθησης (τρονίον) στο πάνω και κάτω επίπεδο της μπάλας.
12. Τοποθετήστε το ρουλεμάν του ρουλεμάν στην οπή του ρουλεμάν στη βάση συγκράτησης ρουλεμάν.
13. Τοποθετήστε το συγκρατητήρα του ρουλεμάν στο σφαιρικό κορμό.
14.Συναρμολογήστε το τροφοδοτικό συσκευασίας, το κιτ συσκευασίας, το δακτύλιο Ο [(στέλεχος) και (στέλεχος)] και το δακτύλιο ώθησης (στέλεχος) πάνω στο στέλεχος.
15.Σηκώστε την μπάλα και χαμηλώστε την στο σώμα στην κατάλληλη θέση.
16.Εντοπίστε το στέλεχος στην εσοχή της σφαίρας και σφίξτε τις βίδες του καπακιού του στυπιοθλίπτη σύμφωνα με τους Πίνακες Ροπής Βιδώματος.
17.Σηκώστε τη βαλβίδα και τοποθετήστε την έτσι ώστε η κατεύθυνση του άξονα ροής να είναι οριζόντια (στέλεχος κάθετη).
18.Εντοπίστε τους πείρους και τοποθετήστε το περίβλημα του στελέχους στο σώμα, έτσι ώστε το περίβλημα του στελέχους να ταιριάζει στο ρουλεμάν σφαιρικού κορμού και στα επίπεδα στελέχους που βρίσκονται στη σφαιρική υποδοχή.
19. Τοποθετήστε και σφίξτε τις βίδες με καπάκι για το περίβλημα σύμφωνα με τα Διαγράμματα Ροπής Βιδώματος.
20. Τοποθετήστε και τους δύο ακραίους συνδετήρες με έδρες στο σώμα και σφίξτε τα παξιμάδια σύμφωνα με τους πίνακες ροπής στρέψης.
21. Τοποθετήστε τη φλάντζα (στέλεχος) στην εσοχή του περιβλήματος στελέχους.
22.Εντοπίστε τους πείρους πείρου, τοποθετήστε τη φλάντζα στερέωσης ISO στο περίβλημα του στελέχους και σφίξτε τις βίδες του καπακιού.
23. Τοποθετήστε το κλειδί στελέχους με τον τρόπο κλειδιού στελέχους.
24. Για βαλβίδες που λειτουργούν με μοχλό, τοποθετήστε το χειροκίνητο μοχλό στο στέλεχος και σφίξτε τη βίδα του καπακιού. Για βαλβίδες που λειτουργούν με μειωτήρα ή ενεργοποιούνται, τοποθετήστε τη σύζευξη στο στέλεχος, τοποθετήστε το στήριγμα στη φλάντζα στερέωσης ISO, τοποθετήστε τα μπουλόνια και σφίξτε τα παξιμάδια. Τοποθετήστε το μηχανισμό μετάδοσης κίνησης ή τον ενεργοποιητή στον σύνδεσμο και το στήριγμα, τοποθετήστε τα μπουλόνια και σφίξτε τα παξιμάδια.
25.Όπου ισχύει, τοποθετήστε τα εξαρτήματα έγχυσης στεγανοποιητικού [(στέλεχος) και (κάθισμα)] και τα βύσματα αποστράγγισης/εξαερισμού.
26. Περιστρέψτε την μπάλα αργά μπρος-πίσω σε μια πλήρη τέταρτη στροφή. Αυτό θα επιτρέψει στο κάθισμα να πάρει τη μόνιμη θέση και το σχήμα του απέναντι στην μπάλα και το σώμα. Μια γρήγορη κίνηση στροφής μπορεί να προκαλέσει ζημιά στο κάθισμα προτού προλάβει να σχηματίσει ένα σωστό σφράγισμα.
Πώς να διατηρήσετε τη σφαιρική βαλβίδα Trunnion
Αναζητήστε σημάδια διαρροής φλάντζας μέσω της άρθρωσης του συνδέσμου σώματος/ακραίου και της άρθρωσης του περιβλήματος σώματος/στελέχους. Εάν είναι απαραίτητο, επανατοποθετήστε τα παξιμάδια/μπουλόνια σύμφωνα με τον Πίνακα Ροπής Βιδώματος.
Εάν είναι δυνατόν, περάστε τη βαλβίδα και ελέγξτε για ομαλή, πλήρη λειτουργία. Η ασταθής κίνηση του στελέχους μπορεί να υποδηλώνει εσωτερικό πρόβλημα.
Βεβαιωθείτε ότι όλα τα στηρίγματα, το γρανάζι και οι βίδες του ενεργοποιητή είναι καλά στερεωμένα.
Ξεπλύνετε περιοδικά τις θυρίδες στεγανοποιητικού με κατάλληλο καθαριστικό βαλβίδων για να ξεπλύνετε τα υπολείμματα από το σύστημα στεγανοποίησης.
Το ξέπλυμα της κοιλότητας συνιστάται για την πρόληψη της συσσώρευσης βρωμιάς/συντριμμιών στην κοιλότητα του σώματος. Παρέχετε συμβατό υγρό στη θύρα εξαερισμού και ξεπλύνετε μέσω της θυρίδας αποστράγγισης που παρέχεται στο κάτω μέρος της βαλβίδας.
Πώς λειτουργούν οι σφαιρικές βαλβίδες Trunnion;
Ο κατασκευαστής σφαιρικής βαλβίδας Trunnion σχεδιάζει τη σφαιρική βαλβίδα κορμού για να λειτουργεί με τρόπο παρόμοιο με μια πλωτή σφαιρική βαλβίδα. Η αρχή λειτουργίας μιας σφαιρικής βαλβίδας κορμού περιλαμβάνει την περιστροφή της σφαίρας για τον έλεγχο της ροής υγρού ή αερίου.
Όταν ο ενεργοποιητής στέλνει ένα σήμα στο στέλεχος, περιστρέφει τη σφαίρα κατά 90 μοίρες, ανοίγοντας ή κλείνοντας τη βαλβίδα. Το κάθισμα διασφαλίζει ότι η μπάλα παραμένει στη θέση της κατά την περιστροφή. Το σύστημα έγχυσης λειτουργεί ως μερικό σφράγισμα για να αποτρέψει τη διαρροή όταν συμβεί.
Για να ξεκινήσει η ροή λαδιού σε μια σφαιρική βαλβίδα κορμού, ο ενεργοποιητής στη βαλβίδα περιστρέφεται κατά 90 μοίρες, συνήθως δεξιόστροφα. Ο ενεργοποιητής συνδέεται με το στέλεχος της βαλβίδας, το οποίο συνδέεται με τη σφαίρα.
Η περιστροφή του ενεργοποιητή κινεί το στέλεχος και τη σφαίρα που συνδέεται με αυτό. Αυτό θα έχει ως αποτέλεσμα μια απεριόριστη ροή της ουσίας στον σωλήνα και μειωμένη πίεση στον αγωγό. Αυτό θα περιορίσει τη ροή των ουσιών στον αγωγό.
Προδιαγραφές προϊόντος
Το πρώτο και κύριο πράγμα που πρέπει να λάβετε υπόψη είναι ο καθορισμός ορισμένων κριτηρίων που επιτρέπουν την ενημερωμένη επιλογή προμηθευτή. Για παράδειγμα, η γνώση των ρευστών που εμπλέκονται μπορεί να περιορίσει τις προδιαγραφές του υλικού και τον τύπο των απαιτούμενων σφαιρικών βαλβίδων κορμού. Επιπλέον, η γνώση των εφαρμογών του μπορεί να καθορίσει τη διαμόρφωση και τις προδιαγραφές μιας κατάλληλης σφαιρικής βαλβίδας.
Διαβαθμίσεις θερμοκρασίας και πίεσης
Η ακριβής περιγραφή της ελάχιστης και της μέγιστης θερμοκρασίας και πίεσης είναι απαραίτητη για την επιλογή του τύπου σφαιρικής βαλβίδας που θα ταιριάζει. Τελικά, θα περιόριζε τις εταιρείες που προμηθεύουν αυτές τις σφαιρικές βαλβίδες και θα έκανε τη διαδικασία επιλογής σας απλή. Είναι σημαντικό να κατανοήσουμε ότι το υλικό της σφαιρικής βαλβίδας και ο βαθμός στεγανοποίησης μπορούν να παίξουν σημαντικό ρόλο στην προσαρμογή στο λειτουργικό περιβάλλον.
Κόστος και μαζικές παραγγελίες
Να θυμάστε ότι οι κατασκευαστές προσαρμοσμένων σφαιρικών βαλβίδων κορμού ενδέχεται να απαιτούν περισσότερο χρόνο από εκείνους που πωλούν τυπικές προκατασκευασμένες.
Πιστοποιήσεις
Η κατανόηση των απαραίτητων πιστοποιήσεων μπορεί να βοηθήσει στον προσδιορισμό της αξιοπιστίας και της ακεραιότητας του προμηθευτή. Μπορούμε να πούμε με βεβαιότητα ότι αυτοί οι προμηθευτές με πιστοποιήσεις διασφαλίζουν τα ελάχιστα πρότυπα που απαιτούνται σε μια ρύθμιση κατασκευής σφαιρικών βαλβίδων αυλακώσεων με λογικό κόστος. Ορισμένα πρότυπα που πρέπει να αναζητήσετε είναι τα API 6D, API 598, NEMA, ANSI και NSF.
Χρόνος ανοχής
Ο χρόνος παράδοσης μπορεί να είναι κρίσιμος όταν εξετάζετε τον κατάλληλο προμηθευτή. Αν και οι μεγαλύτεροι χρόνοι παράδοσης μπορεί να είναι επωφελείς, δεν είναι πάντα καλό να έχετε μεγαλύτερες περιόδους αναμονής όταν ασχολείστε με εξαιρετικά επικίνδυνο υλικό.
Υποστήριξη
Το τελευταίο πράγμα που πρέπει να λάβετε υπόψη, και ο πιο κρίσιμος παράγοντας, είναι να γνωρίζετε εάν ο προμηθευτής ασχολείται ενεργά με τους πελάτες σχετικά με την ικανοποίηση, τις προδιαγραφές, τις απαιτήσεις και τα σχόλια.
Οι σφαιρικές βαλβίδες Trunnion είναι αμφίδρομες;
Ναι, οι σφαιρικές βαλβίδες κορμού είναι πραγματικά αμφίδρομες. Σε αυτόν τον τύπο βαλβίδας, το μέσο ρέει και προς τις δύο κατευθύνσεις. Το στέλεχος σφαιρικής βαλβίδας κορμού στερεώνεται άκαμπτα στη θέση του, κρατώντας τη σφαίρα σταθερά στη θέση της. Επιπλέον, διαθέτει καθίσματα με ελατήριο που εμποδίζουν την αιώρηση της μπάλας κατάντη. Ο μηχανισμός έδρας με ελατήριο καθιστά τη βαλβίδα στεγανή καθώς φθείρεται η μπάλα. Είναι μια καλή επιλογή για πετροχημικούς αγωγούς ή γραμμές φυσικού αερίου μεγάλου όγκου. Το στέλεχος και οι σφαιρικές βαλβίδες τοποθέτησης κορμού είναι επίσης μια καλή επιλογή για διαβρωτικά περιβάλλοντα, συμπεριλαμβανομένων των πυρηνικών σταθμών.
Οι σφαιρικές βαλβίδες Trunnion έχουν σφαιρικό στέλεχος και σώμα. Η σφαιρική επιφάνεια της μπάλας είναι ίδια με τη διάμετρο του στελέχους. Εξαιτίας αυτού, η μπάλα δεν θα κινείται ανάντη ή κατάντη. Αυτό σημαίνει ότι οι στεγανοποιήσεις είναι αμφίδρομες και η βαλβίδα μπορεί να χειριστεί υψηλή πίεση και θερμοκρασίες. Και λόγω του μοναδικού σχεδιασμού του κορμού, μπορεί να χρησιμοποιηθεί σε πολλές εφαρμογές.
