Περιγραφή βαλβίδας μπάλας CI
Η βαλβίδα σφαίρας από χυτοσίδηρο είναι μια βαλβίδα σφαίρας με σίδηρο cast (γκρι χυτοσίδηρο ή όλκιμο σίδηρο) ως υλικό σώματος βαλβίδας. Συνειδητοποιεί το full ανοιχτό/πλήρες κλειστό έλεγχο του υγρού περιστρέφοντας την εσωτερική μπάλα. Είναι κατάλληλο για υγρό, αέριο, πετρέλαιο και άλλα μέσα σε συστήματα αγωγών μέσης και χαμηλής πίεσης.
Creture
Το σώμα και η φλάντζα: το υλικό από χυτοσίδηρο παρέχει καλή δομική αντοχή και αντοχή στη διάβρωση και το σώμα και ο αγωγός της βαλβίδας συνδέονται με φλάντζα ή νήμα.
Ball και Seal: Ο πυρήνας της μπάλας είναι κυρίως κατασκευασμένος από ανοξείδωτο χάλυβα για να ενισχύσει την αντίσταση στη φθορά και ο δακτύλιος σφράγισης είναι συχνά κατασκευασμένος από ptfe (πολυτετραφθοροαιθυλένιο) ή καουτσούκ για να εξασφαλιστεί μηδενική διαρροή.
Actuator: Υποστηρίζει χειροκίνητη λειτουργία (λαβή) ή σε συνδυασμό με πνευματικά/ηλεκτρικά ενεργοποιητές για την επίτευξη αυτόματου ελέγχου.
Αρχή λειτουργίας
Η μπάλα οδηγείται να περιστρέφεται 90 βαθμός περιστρέφοντας το στέλεχος της βαλβίδας. Όταν η μπάλα μέσα από την οπή είναι ευθυγραμμισμένη με τον αγωγό, το μεσαίο ρέει και είναι εντελώς αποκομμένο όταν είναι κάθετη.
Οι βαλβίδες σφαίρας από χυτοσίδηρο είναι συνήθως floating design, και η μεσαία πίεση ωθεί την μπάλα κοντά στο κάθισμα της βαλβίδας για να ενισχύσει το φαινόμενο σφράγισης.
Χαρακτηριστικά
Low Ροή και υψηλή σφράγιση
Ο σχεδιασμός πλήρους οπίσθιου χώρου καθιστά την αντίσταση του υγρού κοντά σε εκείνη ενός ευθεία σωλήνα, με χαμηλή απώλεια πίεσης.
Ο δακτύλιος σφράγισης PTFE επιτυγχάνει μηδενική διαρροή σε θερμοκρασία δωματίου και ορισμένα μοντέλα μπορούν να προσαρμοστούν σε σκληρή σφραγίδα metal για να βελτιώσουν την ανθεκτικότητα.
Corrosion αντίσταση και οικονομία
Το σώμα της βαλβίδας από χυτοσίδηρο μπορεί να αντέξει τα αδύναμα οξέα, τα αδύναμα αλκάλια και τα διαβρωτικά μέσα μετά την επικάλυψη και το κόστος είναι χαμηλότερο από τις βαλβίδες χύτευσης ή ανοξείδωτου χάλυβα.
Που ισχύει για το εύρος θερμοκρασίας -20 βαθμό ~ 200 βαθμούς , ικανοποιώντας τις ανάγκες των περισσότερων σεναρίων μέσης και χαμηλής πίεσης.
Easy για λειτουργία
Η χειροκίνητη λειτουργία είναι ελαφριά και το άνοιγμα και το κλείσιμο μπορούν να ολοκληρωθούν με την περιστροφή 90 μοιρών, υποστηρίζοντας γρήγορη απόκριση.
Προδιαγραφή βαλβίδας μπάλας CI
|
ΜΕΓΕΘΟΣ |
1/2" - 80" |
|
Πιέσεις |
κατηγορία 150.300.600.900.1500.2500lb |
|
Μεγέθη λιμένων |
Πλήρης οπή και μειωμένη οπή |
|
ΥΛΙΚΟ |
WCB x 316, LCC x 316, CF8M, CF3M, CF8, CN7M (κράμα 20) & C -276 (Hastelloy) κ.λπ. |
|
Τελειώνει |
Ανυψωμένο πρόσωπο (RF), RTJ |
|
Επιλογές |
Ειδικές θέσεις και σφραγίδες, επεκτάσεις στελέχους, εργαλεία σκουληκιών |
|
Χαρακτηριστικά |
Συσκευή κλειδώματος, αντι-στατική συσκευή, πυρκαγιά ασφαλή, συσκευασία γραφίτη, χαμηλή φυγάς εκπομπής |
|
Αποστολή |
|
|
Χρόνος παράδοσης |
15 ~ 20 ημέρες |
|
Πακέτο |
Τυποποιημένη θήκη εξαγωγής κόντρα πλακέ |
|
Λιμάνι αποστολής |
Ningbo/Shanghai/Tianjin, Κίνα |
|
Όροι αποστολής |
Exw, FOB, CFR, CIF, κ.λπ. |
|
Όροι πληρωμής |
T/T, Western Union, PayPal, κ.λπ. |
|
30% προπληρωμή, το υπόλοιπο 70% που καταβλήθηκε πριν από τη ναυτιλία ή έναντι του αντιγράφου του BL |
|
|
Χώρα προέλευσης |
Henan, Κίνα |
|
Παραγωγική ικανότητα |
7000 τόνοι/έτος |
|
Μούβ |
1 PC/μέγεθος |

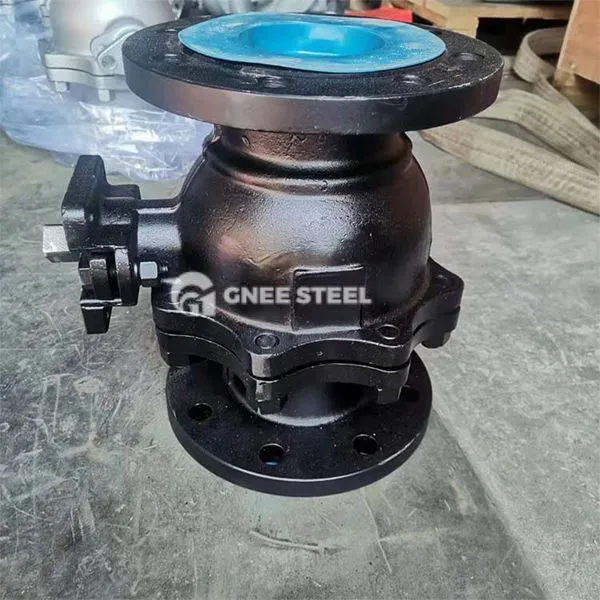

βαλβίδα μπάλας CI
Αιτήσεις
Επεξεργασία νερού και δημοτική μηχανική
Έλεγχος ροής και αποκοπή του συστήματος επεξεργασίας τροφοδοσίας νερού και λυμάτων.
Πετρέλαιο και χημική βιομηχανία
Ο αγωγός πετρελαίου και φυσικού αερίου χαμηλής πίεσης και ο έλεγχος του διακόπτη των διαβρωτικών χημικών μέσων.
Διατροφικός και φαρμακευτικός
Ρύθμιση μη -γανικών υγρών (όπως νερό ψύξης και ατμός), κατάλληλη για περιβάλλοντα μέσης και χαμηλής θερμοκρασίας
