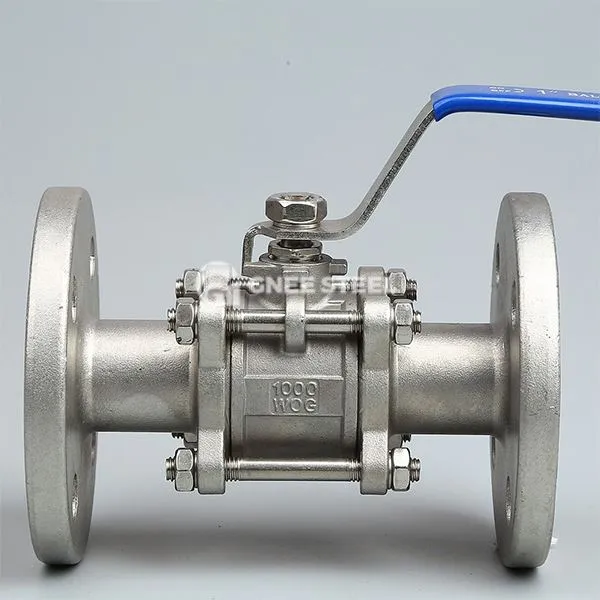

3- Βαλβίδες φλαντζών με φλάντζα

Η βαλβίδα φλάντζας τριών τεμαχίων αποτελείται από ένα αριστερό σώμα βαλβίδας, ένα δεξί κάλυμμα βαλβίδας και ένα ενδιάμεσο σώμα βαλβίδας. Συνδέεται με τον αγωγό μέσω φλάντζας και η σφαίρα περιστρέφεται 90 βαθμοί γύρω από το στέλεχος της βαλβίδας για να ανοίξει και να κλείσει το μέσο ή να αλλάξει την κατεύθυνση ροής.

Τα βασικά δομικά χαρακτηριστικά του περιλαμβάνουν:

‌Modular Design‌: Η δομή των τριών τεμαχίων μπορεί να αποσυναρμολογηθεί για συντήρηση, η οποία είναι βολική για την αντικατάσταση του δακτυλίου σφράγισης ή της μπάλας.
‌Flange Connection‌: Είναι κατάλληλο για τυποποιημένες φλάντζες όπως GB και ANSI, με διάμετρο εύρος DN 10- DN100 (1/2 "-4");
‌Material Diversity‌: Το σώμα της βαλβίδας μπορεί να επιλεγεί από χύτευση (WCB), ανοξείδωτο χάλυβα (304/316) κ.λπ. και η επιφάνεια σφράγισης είναι κατασκευασμένη από PTFE ή σκληρό κράμα.

Σημεία επιλογής:

Αντιστοίχιση μέσων: Για μέσο που περιέχει σωματίδια, σκληρές σφραγίδες ή μπάλες σχήματος V πρέπει να επιλεγεί και οι μαλακές σφραγίδες PTFE είναι κατάλληλες για καθαρά υγρά.
Πρότυπο φλάντζας: Επιβεβαιώστε ότι οι προδιαγραφές φλάντζας (όπως HG/T20592, ASME B16.5) ταιριάζουν με τον αγωγό.
Λειτουργία κίνησης: Για λειτουργία υψηλής συχνότητας, συνιστάται να χρησιμοποιείτε έναν πνευματικό ενεργοποιητή (AC220V/380V) ή μια ηλεκτρική συσκευή από την έκρηξη.

Οδηγός εγκατάστασης και συντήρησης
Προδιαγραφές εγκατάστασης: Βεβαιωθείτε ότι τα μπουλόνια φλάντζας σφίγγονται συμμετρικά για να αποφύγετε τη διαρροή που προκαλείται από την ανομοιογενή δύναμη στο σώμα της βαλβίδας. Διατηρήστε χώρο για περιστροφή βλαστών βαλβίδων (μεγαλύτερη ή ίση με 90 μοίρες) για να αποφευχθεί η παρέμβαση σε λειτουργία.
Συστάσεις συντήρησης: Ελέγξτε τακτικά τη φθορά της επιφάνειας σφράγισης, αντικαταστήστε τη μαλακή σφραγίδα κάθε 2 χρόνια και επισκευάστε ή αντικαταστήστε τη σκληρή σφραγίδα εάν η φθορά είναι μεγαλύτερη από 1mm. Όταν η κοιλότητα της βαλβίδας δεν χρησιμοποιείται για μεγάλο χρονικό διάστημα, το μέσο πρέπει να αδειάσει για να αποτρέψει την κολλητική μπάλα στο κάθισμα της βαλβίδας.
