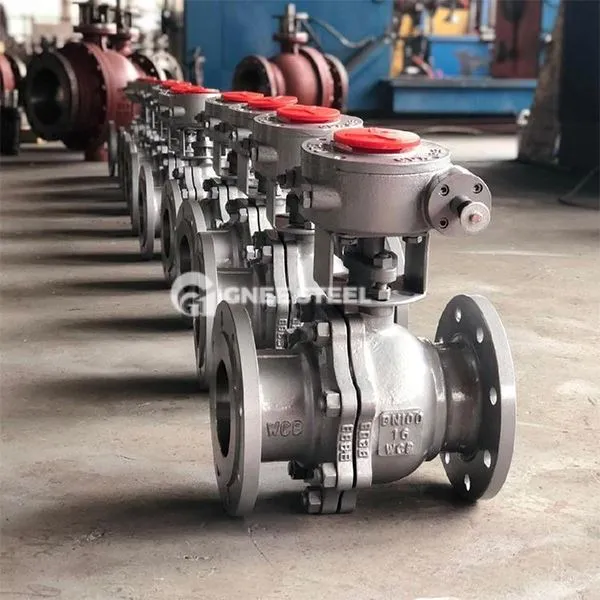

Άκρο φλάντζας βαλβίδας μπάλας

Η βαλβίδα σφαιρών φλάντζας είναι μια βαλβίδα σφαίρας που συνδέεται με το σύστημα αγωγών μέσω σύνδεσης φλάντζας. Το τμήμα του πυρήνα και του κλεισίματος είναι μια μπάλα με μια κυκλική τρύπα, η οποία μπορεί να επιτύχει πλήρη ανοιχτό/κλείσιμο του μέσου μέσω περιστροφής 90 μοιρών.
Βασικά συστατικά ‌
Το σώμα και η φλάντζα: το άκρο της φλάντζας υιοθετεί μια τυπική φλάντζα (όπως το ANSI, DIN) για να εξασφαλίσει μια σταθερή σύνδεση με τον αγωγό και να διευκολύνει την εγκατάσταση και αποσυναρμολόγηση. ‌Ball και κάθισμα βαλβίδας: Η μπάλα είναι κυρίως κατασκευασμένη από ανοξείδωτο χάλυβα ή κράμα και το κάθισμα της βαλβίδας υιοθετεί PTFE ή μεταλλική σκληρή σφραγίδα, η οποία είναι κατάλληλη για υψηλή πίεση, υψηλή θερμοκρασία και διαβρωτικά μέσα. ‌ Valve Stem και Actuator‌: Υποστηρίζει το εγχειρίδιο (λαβή) ή αυτόματη (πνευματική/ηλεκτρική) κίνηση και μεταδίδει ροπή στην μπάλα για να ολοκληρώσει την δράση ανοίγματος και κλεισίματος.

Αρχή λειτουργίας‌
Ενεργοποίηση και μηχανισμός κλεισίματος
Η σφαίρα περιστρέφεται 90 μοίρες περιστρέφοντας το στέλεχος της βαλβίδας, έτσι ώστε η τρύπα της μπάλας να ευθυγραμμίζεται με τον αγωγό (πλήρως ανοιχτό) ή κάθετο (πλήρως κλειστό), έτσι ώστε να επιτευχθεί μέση ροή ή αποκοπή.
Η σύνδεση φλάντζας εξασφαλίζει τη στενότητα μεταξύ βαλβίδας και αγωγού για να αποφευχθεί η διαρροή του μέσου.

Βασικά χαρακτηριστικά ‌
‌Low Ροή και υψηλή σφράγιση ‌

Ο σχεδιασμός πλήρους οπτικής καθιστά την αντίσταση του υγρού κοντά σε εκείνη του ευθεία σωλήνα, μειώνοντας την απώλεια πίεσης.
Το κάθισμα βαλβίδας PTFE επιτυγχάνει μηδενική διαρροή σε θερμοκρασία δωματίου και η σκληρή σφραγίδα μετάλλων έχει αντοχή στη θερμοκρασία έως και 450 βαθμών ‌, κατάλληλο για σκληρές συνθήκες εργασίας.
‌Easy λειτουργία και ανθεκτικότητα ‌

9 0 βαθμός γρήγορου ανοίγματος και κλεισίματος, ο χρόνος λειτουργίας μπορεί να είναι τόσο μικρός όσο ‌0.05 δευτερόλεπτα, το οποίο είναι καλύτερο από τις περιστροφικές βαλβίδες πολλαπλών στροφών, όπως βαλβίδες πύλης και βαλβίδες στάσης.
Η αρθρωτή δομή υποστηρίζει γρήγορη συντήρηση και η διάρκεια ζωής μπορεί να φτάσει σε χιλιάδες ανοίγματα και κλεισίματα.
‌Wide προσαρμοστικότητα ‌

Το άκρο της φλάντζας είναι συμβατό με μια ποικιλία διεθνών προτύπων (όπως GB, HG, JIS) και είναι κατάλληλο για διαφορετικά συστήματα αγωγών.
Μπορεί να χειριστεί υγρά, αέρια, μέσα που περιέχουν ατμό και σωματίδια (όπως λύματα και πολτό).

• Μέγεθος: 1/2 '' - 4 ''
• Στέλεχος απόδειξης εκτίναξης
• Λεπτή χύτευση
• Πλήρης λιμάνι
• ISO τοποθέτηση
• Πρόσωπο με πρόσωπο: ANSI B16.10 / JIS B2002 / DIN PN 16-40
• Διαθέσιμο σχέδιο κατά της πυρκαγιάς ACC: API607
• Πρότυπο φλάντζας: ASME 16.5 / JIS B2220 / DIN 2633
• Σχεδιασμός που συμμορφώνεται με το ASME B16.34
• Επιθεώρηση & Δοκιμή: API 598



άκρο φλάντζας βαλβίδας μπάλας



Αιτήσεις
‌Oil και Gas‌

ΕΠΕΞΕΡΓΑΣΙΑ ΤΗΣ ΕΚΤΥΧΗΣ ΤΩΝ ΠΕΡΙΕΧΟΜΕΝΩΝ ΚΑΙ ΑΕΡΙΟΤΗΤΩΝ, ΕΛΕΓΧΟΣ ΠΡΟΣΒΑΣΗΣ ΣΤΙΣ ΔΕΞΑΓΩΓΕΣ Αποθήκευσης, Αντοχή στην υψηλή πίεση (Κατηγορία 300) και Διάβρωση Υδρογόνου.
‌ Χημική και φαρμακευτική ‌

Η απομόνωση του υλικού του αντιδραστήρα, η μεταφορά ισχυρού οξέος και αλκαλίου, πληρούν τις απαιτήσεις στεγανοποίησης.
‌ -water θεραπεία και προστασία του περιβάλλοντος ‌

Το άνοιγμα και το κλείσιμο του συστήματος επεξεργασίας λυμάτων, ο έλεγχος στερεών σωματιδίων, για να αποφευχθεί η παρεμπόδιση των βαλβίδων.
‌Energy και Electricity‌

Γρήγορη διακοπή των αγωγών ατμού λέβητα και των συστημάτων μετάδοσης αερίου, κατάλληλα για συνθήκες υψηλής θερμοκρασίας και υψηλής πίεσης
