Περιγραφή προϊόντων
Η βαλβίδα σφαίρας A105 έχει σχεδιαστεί για να συμμορφώνεται με τα πρότυπα API 6D, ASME B16.34 και NACE MR0175. Οι συνδέσεις End είναι διαθέσιμες σε φλάντζα, Butt - συγκόλληση, υποδοχή - συγκόλληση ή επιλογές με σπείρωμα, με ονομαστικά μεγέθη που κυμαίνονται από DN15 έως DN200. Μπορεί να διαμορφωθεί με διάφορους τύπους μονάδων κίνησης, συμπεριλαμβανομένων των χειροκίνητων, πνευματικών ή ηλεκτρικών ενεργοποιητών, και χρησιμοποιείται ευρέως για υψηλές εφαρμογές - κλείνετε την πίεση - OFF σε αγωγούς -, τα συστήματα αστικού αερίου και τα χημικά φυτά.
Χαρακτηριστικά:
Υψηλή δύναμη: Ενσωματωμένο σφυρήλατο σώμα βαλβίδας A105 με αντοχή εφελκυσμού μεγαλύτερη ή ίση με 485 MPa, αντοχή απόδοσης μεγαλύτερη ή ίση με 250 MPa και παράγοντα ασφαλείας έκρηξης μεγαλύτερου ή ίσου με 4.
Σφράγιση με υψηλή σφράγιση: Η σφαίρα και το κάθισμα είναι ζευγαρωμένα και αλεσμένα, με επιφανειακό νικέλιο - επιχρυσωμένο ή σκληρό κράμα - επικαλυμμένο μέσω υπερηχητικού ψεκασμού για να επιτευχθεί ANSI/FCI 70 - 2 κλάση VI Zero διαρροής. Το κάθισμα με ελατήριο αντισταθμίζει αυτόματα τη φθορά.
Fireproof & anti - στατική: Συσκευασία γραφίτη σχηματίζει δευτερεύουσα σφράγιση κατά τη διάρκεια της πυρκαγιάς. Οι αγώγιμες πηγές μεταξύ του στελέχους, της σφαίρας και του σώματος των βαλβίδων εξασφαλίζουν αντίσταση μικρότερη ή ίση με 10 Ω.
Πρόληψη του Stem Blowout: Κάτω - Τοποθετημένο στέλεχος με αντίστροφη - δομή σφράγισης εμποδίζει την εκτόξευση του στελέχους, επιτρέποντας την αντικατάσταση συσκευασίας στο διαδίκτυο.
Πολλαπλές επιλογές σύνδεσης: Τα άκρα φλάντζα συμμορφώνονται με το ASME B16.5, το άκρο - συγκόλληση με το ASME B16.25 και τα σπειροειδή άκρα με ANSI B1.20.1 (NPT) για εγκατάσταση άμεσης αγωγού.
Εύκολη συντήρηση: Δύο - κομμάτι ή τρία - Το σχεδιασμό κομμάτι επιτρέπει την εξαγωγή μπάλας και καθίσματος χωρίς αποσυναρμολόγηση του αγωγού. Ο εκτεταμένος σχεδιασμός του Bonnet διευκολύνει τη μόνωση και την απομακρυσμένη λειτουργία.
Προδιαγραφή προϊόντων
Αξιολόγηση πίεσης: Κατηγορία 900lb
Σώμα: A105
Μπάλα: SS316
Στέλεχος: A182 F316
Κάθισμα: Devlon
Πρότυπα
Σχεδιασμός και Κατασκευή: API 6D
Πρόσωπο με πρόσωπο: ASME B16.10
Φλαντζών: ASME B16.5
Δοκιμή και επιθεώρηση: API 598
Κύρια επιλογής
1. Παράμετροι λειτουργίας: Προσδιορίστε το υλικό σώματος βαλβίδας που βασίζεται στα μέσα, τη θερμοκρασία και την πίεση. Το A105 είναι κατάλληλο για μη - Corrosive ή ήπια διαβρωτικά μέσα που λειτουργούν σε - 29 βαθμούς έως 425 βαθμούς. Για το φυσικό αέριο που περιέχει H₂S, επιλέξτε την έκδοση NACE MR0175 ανθεκτική σε θείο. Για θερμοκρασίες κάτω από -46 βαθμούς, χρησιμοποιήστε το LF2 σφυρήλατο χάλυβα.
2. Τύπος στεγανοποίησης: Για καθαρό μέσο σε θερμοκρασία δωματίου, επιλέξτε PTFE ή R - μαλακές σφραγίδες PTFE; Για τα μέσα που περιέχουν σωματίδια ή σε υψηλές θερμοκρασίες, επιλέξτε σκληρές σφραγίδες Stellite Metal.
3. Τύπος σύνδεσης: για υψηλή πίεση -, μεγάλη -} κύρια γραμμές, επιλέξτε Butt - άκρο συγκόλλησης; Για περιοχές που υπόκεινται σε συχνή συντήρηση, επιλέξτε άκρα φλάντζας. Για μικρά - διαμέτρου Skid - εξοπλισμό τοποθετημένο, επιλέξτε Εσωτερικά σπειρώματα ή συγκολλήσεις υποδοχής.
4. Ενεργοποίηση:
- Εγχειρίδιο: Χειριστείτε ή κιβώτιο ταχυτήτων με μια κλειδαρότρυπα για να αποφύγετε τυχαία λειτουργία.
- pneumatic: διπλό - acting ή ελατήριο - επιστροφή, εξοπλισμένη με ηλεκτρομαγνητική βαλβίδα, φίλτρο - βαλβίδα μείωσης πίεσης και διακόπτη ορίου.
- Ηλεκτρική: on - Απενεργοποίηση ή διαμόρφωση τύπου, έκρηξη - proof exd iiC t6, ip68.
5. Πρόσθετες λειτουργίες: Για την εγκατάσταση υπόγειων εδάφους, το στέλεχος της βαλβίδας και το προστατευτικό κάλυμμα πρέπει να επιμηκυνθούν. Για τη λειτουργία του ατμού, πρέπει να παρέχεται ένα βραχίονα διάχυσης θερμότητας. Για αμφίδρομη σφράγιση, πρέπει να επιλεγεί η δομή DIB-1.

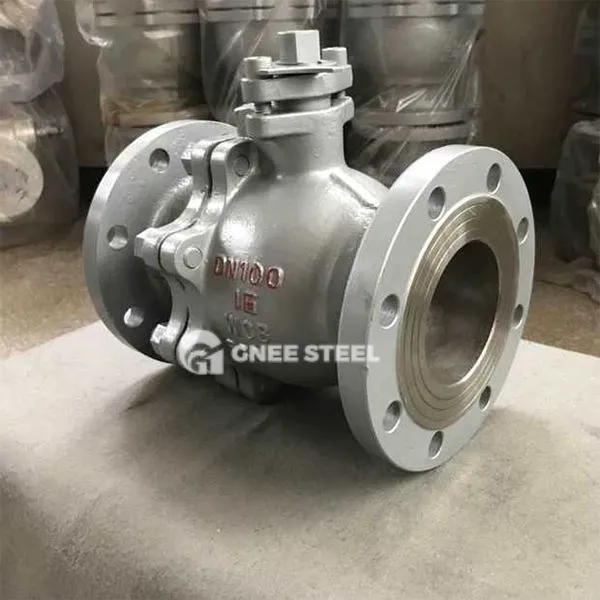

A105 Ball Valve
