Περιγραφή προϊόντων

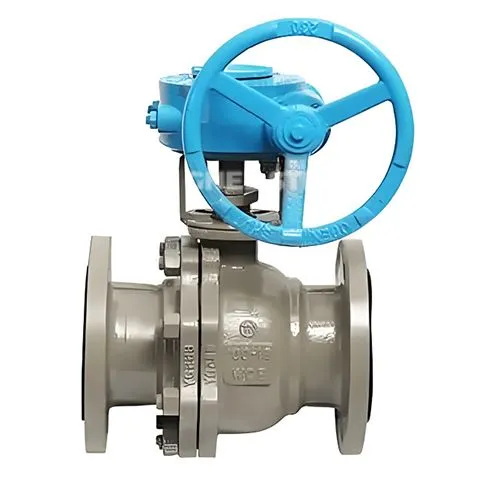

Η σφαιρική βαλβίδα από σφυρήλατο χάλυβα δύο τεμαχίων ελέγχει τη ροή του υγρού περιστρέφοντας την εσωτερική σφαίρα κατά 90 μοίρες μέσω του στελέχους της βαλβίδας. Όταν η δίοδος της μπάλας ευθυγραμμίζεται με τον άξονα του αγωγού, η βαλβίδα είναι πλήρως ανοιχτή. όταν είναι κάθετο, είναι τελείως κλειστό. Ο χρόνος ενεργοποίησης είναι μόνο 0,5–2 δευτερόλεπτα(ανάAPI 6D πρότυπα), καθιστώντας το ιδανικό για εφαρμογές γρήγορης απενεργοποίησης-.
Η στεγανοποίηση βασίζεται στην προφόρτιση μεταξύ της έδρας της βαλβίδας και της σφαίρας, συνήθως χρησιμοποιώντας PTFE (πολυτετραφθοροαιθυλένιο)ήμεταλλική σκληρή σφράγιση, επιτυγχάνοντας μια κατηγορία διαρροώνANSI Τάξη VI.
Δομικά Πλεονεκτήματα
Δύο-Σώμα βαλβίδας: Αποτελείται από ένακεντρικό σώμαμεακραίες συνδέσεις με φλάντζα/σπείρωμα, μειώνοντας40% λιγότερα σημεία σύνδεσης σε σύγκριση με τρία- σχέδια. Το βάρος είναι15%-20% ελαφρύτερο (e.g., a Βαλβίδα DN50συνήθως ζυγίζει~8,2 κιλά).
Κατασκευή από σφυρήλατο χάλυβα: Κατασκευασμένο απόΣφυρηλατημένος χάλυβας ASTM A105 ή A182 F304, με έναελάχιστη αντοχή σε θλίψη 485 MPa, κατάλληλο γιαεφαρμογές υψηλής-πίεσης (PN16-PN420).
Fire-Safe & Anti-Static Design: Συμμορφώνεται μεAPI 607πρότυπα, που χαρακτηρίζουναντίσταση στατικής εκφόρτισης<10Ωγια να διασφαλιστεί η ασφαλής λειτουργία μεεύφλεκτα μέσα.
Προδιαγραφές προϊόντων
Προδιαγραφές σχεδίασης
Πρότυπα σχεδίασης: GB/T 12237, API 608, BS 5351
Μήκος δομής: GB/T 12221, ASME B16.10
Πρότυπο σύνδεσης: ASME B16.5, GB/T 9113, JB/T 79, HG/T 20592, HG/T 20615
Δοκιμή πίεσης: GB/T 13927, API 598, GB/T 26480
Αξιολόγηση πίεσης και θερμοκρασίας: ASME B16,34, GB/T 12224
Παράμετροι Απόδοσης
Υλικό αμαξώματος: Ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα, κράμα χάλυβα
Ονομαστική διάμετρος: NPS 1/2″ – NPS 8″ / DN15 – DN200
Εύρος πίεσης: CL150 – CL600 / PN10 – PN100
Θερμοκρασία λειτουργίας: –46 βαθμοί ~ +200 βαθμοί
Πεδίο εφαρμογής: Πετροχημική, μεταλλουργία, εξόρυξη, κλωστοϋφαντουργία, ενέργεια, χαρτοποιία, βιομηχανίες τροφίμων και χάλυβα
Σφυρήλατη βαλβίδα δύο-Πλοούμενων σφαιρών σε απόθεμα
Επικοινωνήστε μαζί μας γιαΣφυρηλατημένη σφαιρική βαλβίδα δύο-κομματιών:sale@gneetube.com
