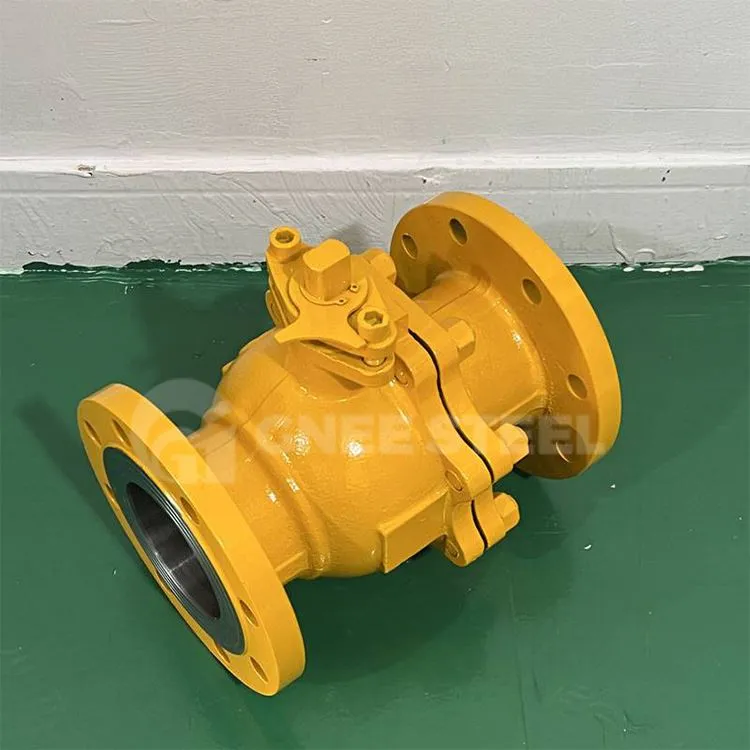

Η πλωτή σφαιρική βαλβίδα από χυτό χάλυβα είναι ένα είδος πλωτής σφαιρικής βαλβίδας, η σφαίρα και το κάθισμα είναι ζευγαρωμένα με λείανση, ολόκληρη η επιφάνεια στεγανοποίησης της σφαιρικής βαλβίδας όλες οι περιοχές στεγανοποίησης είναι λείανση ακριβείας. Η πλωτή σφαιρική βαλβίδα από χυτό χάλυβα είναι κατάλληλη για νερό υψηλής θερμοκρασίας και υψηλής πίεσης, ατμό, λάδι, άνθρακα, ίνες, παχιά και διαβρωτικά μέσα και μέσα με σωματίδια. Η μεταλλική σφραγισμένη σφαιρική βαλβίδα έχει αιωρούμενη μπάλα και σταθερή σφαίρα δύο ειδών μεταλλικού δακτυλίου καθίσματος και επαφής με μπάλα, μέσω του ρόλου του δακτυλίου καθίσματος στο ομοιόμορφο φορτίο ελατηρίου έτσι ώστε ο δακτύλιος του καθίσματος και η μπάλα να σχηματίζουν μια σφράγιση. Λόγω της δράσης του φορτίου του ελατηρίου έτσι ώστε η βοηθητική σφράγιση να επεκταθεί, να πραγματοποιηθεί η σφράγιση μεταξύ του σώματος της βαλβίδας και της έδρας. Το φορτίο ελατηρίου είναι αρκετό για να παρέχει μια αξιόπιστη στεγανοποίηση μεταξύ του καθίσματος και της μπάλας. Υπό συνθήκες χαμηλής πίεσης, μπορεί να σχεδιαστεί ένα σύστημα έγχυσης γράσου στεγανοποίησης μεταξύ της επιφάνειας στεγανοποίησης του καθίσματος και της μπάλας.
Προσδιορισμός
|
Μέγεθος:
|
2" έως 48" (DN50 έως DN1200)
|
|
Εκτίμηση πίεσης:
|
ASME 150#, 300#, 600#, 900#, 1500#, 2500#
|
|
Υλικά:
|
A105N, A182-F316 SS, A350-LF2, A350-LF6 και F51 Duplex κ.λπ.
|
|
Καθίσματα:
|
Μαλακό κάθισμα (PTFE/RPTFE /PEEK/NYLON/DEVLON) και μεταλλικό κάθισμα
|
|
Τερματισμός σύνδεσης:
|
Φλάντζα RF/RTJ, BW, FNPT & SW άκρα
|
|
Χειριστής:
|
Μοχλός/Κλειδί, Λειτουργία με γρανάζια
|
|
Σχέδιο
|
API 6D / API 608 / BS5351 / ASME B16.34
|
|
Αντικρυνώς
|
ASME B16.10/API 6D
|
|
Τελική φλάντζα
|
ASME B16.5
|
|
BW End
|
ASME B16.25
|
|
Δοκιμή
|
API598/API 6D
|
|
Δοκιμή πυρασφάλειας
|
API607/API6FA
|
|
Ειδικός
|
NACE MR-01-75
|
Προφυλάξεις μετά την εγκατάσταση
1) Αποσυσκευάστε προσεκτικά τη βαλβίδα, ελέγξτε τις ετικέτες και τις ετικέτες σε σχέση με μια λίστα υλικών, προδιαγραφών και χρονοδιαγραμμάτων. Ελέγξτε εάν το επιλεγμένο μοντέλο βαλβίδας, το μέγεθος της φλάντζας, το μήκος της δομής είναι συμβατά με την πίεση, τη θερμοκρασία, τη σύνδεση και άλλες συνθήκες συστήματος.
2) Ελέγξτε εάν το εσωτερικό της βαλβίδας είναι καθαρό, δεν υπάρχουν ξένα σώματα και επικίνδυνη διάβρωση, εάν ναι, καθαρίστε την πριν την εγκατάσταση.
3) Ο χειροτροχός και ο μηχανισμός κίνησης δεν επιτρέπεται να χρησιμοποιούνται για ανύψωση.
4) Αφού εγκατασταθεί η βαλβίδα, καθαρίστε τη σωλήνωση με νερό για να αφαιρέσετε τυχόν υπολείμματα που μπορεί να έχουν εισαχθεί κατά την εγκατάσταση για να αποτρέψετε το γρατσουνάκι της επιφάνειας στεγανοποίησης.
5) Εάν ο χώρος λειτουργίας το επιτρέπει, η σφαιρική βαλβίδα μπορεί να εγκατασταθεί στον αγωγό προς οποιαδήποτε κατεύθυνση.
