AWWA C518είναι ένα πρότυπο γιαδιπλός-δίσκοςταλαντευόμενες βαλβίδες αντεπιστροφήςπου αναπτύχθηκε από την Αμερικανική Ένωση Μηχανικών Νερού (AWWA). Το πλήρες όνομά του είναι "ANSI/AWWA C518 Dual-Disc Swing Check Valves for Water Supply Systems". Ισχύει για συστήματα ακατέργαστου νερού, πόσιμου νερού και ανακυκλωμένου νερού με διάμετρο 2 ίντσες έως 48 ίντσες (50 mm έως 1.200 mm) και καθορίζει τις ελάχιστες τεχνικές προδιαγραφές για τις βαλβίδες όσον αφορά τα υλικά, τη δομή, την ονομαστική πίεση, την απόδοση στεγανοποίησης και τις απαιτήσεις δοκιμών.
Προδιαγραφές AWWA C518
| Παράμετροι | Τεχνικές λεπτομέρειες | Παρατηρήσεις |
| Τυπική προδιαγραφή | AWWA C518 | Τυπικό για βαλβίδες αντεπιστροφής διπλού-Δίσκου-. |
| Εύρος ονομαστικού μεγέθους | 2" - 48" (DN50 - DN1200) | Μεγαλύτερα μεγέθη (έως 72") διαθέσιμα κατόπιν αιτήματος. |
| Ονομαστική πίεση εργασίας | 150 psi, 250 psi | Ανάλογα με τις απαιτήσεις υλικού και εφαρμογής. |
| Τύποι σύνδεσης | Γκοφρέτα, ωτίδα, διπλή φλάντζα | Ο τύπος γκοφρέτας είναι το πιο κοινό βιομηχανικό πρότυπο. |
| Διάσταση-Προς-Πρόσωπο | Ανά API 594 / AWWA C518 | Εξαιρετικά-κοντό σχέδιο για μειωμένο βάρος και χώρο. |
| Δοκιμή υδροστατικού κελύφους | 1,5 x Ονομαστική πίεση | Εξασφαλίζει δομική ακεραιότητα και πίεση. |
| Δοκιμή ελαστικού καθίσματος | 1,1 x Ονομαστική πίεση | Εγγυάται το "Bubble-Tight" off-off. |
| Service Media | Πόσιμο νερό, Ακατέργαστο νερό, Καθαρό νερό | Κατάλληλο για δημοτικά και βιομηχανικά συστήματα ύδρευσης. |
AWWA C518 Υλικά Κατασκευής
| Στοιχείο / Όνομα εξαρτήματος | Κοινά Υλικά | Προδιαγραφή υλικού / Πρότυπο ASTM |
| Σώμα βαλβίδας | Εόλκιμος Σίδηρος / Γκρι Σίδηρος | ASTM A536 / ASTM A126 Cl. σι |
| Διπλοί δίσκοι (πλάκες) | Μπρούτζος / Ανοξείδωτος χάλυβας / Εόλκιμος Σίδηρος | ASTM B584 / ASTM A351 CF8M |
| Ελαστικά καθίσματα | EPDM / NBR (Buna-N) / Viton | Εξασφαλίζει μηδενική-σφράγιση διαρροής. |
| Torsion Springs | Ανοξείδωτο ατσάλι 302 / 316 / Inconel | Παρέχει γρήγορη δύναμη κλεισίματος για την αποφυγή υπερτάσεων. |
| Καρφίτσες άρθρωσης και διακοπής | Ανοξείδωτο ατσάλι 304 / 316 / 410 | Υποστηρίζει περιστροφή δίσκου και όριο διαδρομής. |
| Ρουλεμάν / Δοχεία | PTFE / Χάλκινο | Μειώνει την τριβή και αποτρέπει το σφίξιμο της καρφίτσας. |
| Προστατευτική επίστρωση | Fusion Bonded Epoxy (FBE) | Συμβατό με AWWA C550 για αντιδιαβρωτική προστασία. |
| Υλικό / Συνδετήρες | Ανοξείδωτο ατσάλι | Ανώτερη αντοχή στην οξείδωση και τη σκουριά. |
Γιατί να επιλέξετε το AWWA C518; (Σύγκριση με τις παραδοσιακές βαλβίδες ελέγχου)
| Σημεία πόνου / Μηχανικές Προκλήσεις | Παραδοσιακός έλεγχος αιώρησης (AWWA C508) | Διπλό-Ελατήριο δίσκου-Φόρτωση (AWWA C518) |
| Water Hammer (Slam) | Αργά Κλείσιμο: Κλείνει μόνο αφού έχει ήδη ξεκινήσει η αντίστροφη ροή, προκαλώντας τεράστιο υδραυλικό σοκ και "σύγκρουση σωλήνα". | Γρήγορο κλείσιμο: Κλείνει προτού ξεκινήσει η αντίστροφη ροή, εξασφαλίζοντας αθόρυβη-ελεύθερη λειτουργία. |
| Χώρος Εγκατάστασης | Ογκώδης: Οι διαστάσεις του μακριού προσώπου-προς-και του μεγάλου βάρους απαιτούν μεγάλο αποτύπωμα. | Εξαιρετικά-συμπαγές: Τυπικά μόνο1/4 έως 1/8το μήκος όψης-προς-των παραδοσιακών βαλβίδων. |
| Προσανατολισμός εγκατάστασης | Περιωρισμένος: Γενικά περιορίζεται μόνο σε οριζόντιους αγωγούς. | Πολύπλευρος: Κατάλληλο και για τα δύοοριζόντια και κάθετη (προς τα πάνω)εγκαταστάσεις. |
| Κόστος Συντήρησης | Συγκρότημα: Πολλά εσωτερικά κινούμενα μέρη. Οι μεντεσέδες και οι δακτύλιοι είναι επιρρεπείς σε πρόωρη φθορά. | Απλοποιημένη: Βελτιωμένος σχεδιασμός με-ελατήρια και καρφίτσες υψηλής ποιότητας για μακροχρόνια- ανθεκτικότητα και ελάχιστη συντήρηση. |
Εφαρμογές AWWA Valve
Δημοτικά Αντλιοστάσια Νερού
Εκκένωση αντλίας
Αθόρυβη λειτουργία
Συστήματα ύδατος-υψηλού κτιρίου
Κάθετη Εγκατάσταση
Συστήματα HVAC
Επεξεργασία Νερού & Βιομηχανικές Διεργασίες
Σύστημα αντίστροφης πλύσης φίλτρου
Αφαλάτωση θαλασσινού νερού και μεταφορά ακατέργαστου νερού
Βιομηχανικό κυκλοφορούν νερό ψύξης

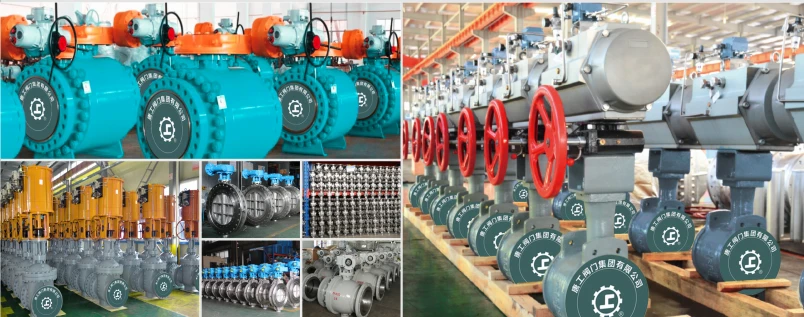

Εργοστάσιο βαλβίδων GNEE AWWA
Αναζητάτε τις προδιαγραφές AWWA C518; Κατεβάστε τα Φύλλα Δεδομένων μας 2" έως 48" σήμερα.
FAQ
Τι είναι οι βαλβίδες AWWA;
Οι βαλβίδες AWWA είναισχεδιασμένο να πληροί τα αυστηρά πρότυπα της American Water Works Association (AWWA), διασφαλίζοντας ανθεκτικότητα και αξιοπιστία στα συστήματα διανομής και επεξεργασίας νερού. Σχεδιασμένες για μεγάλη διάρκεια ζωής, αυτές οι βαλβίδες είναι βελτιστοποιημένες για δημοτικές, βιομηχανικές και εμπορικές υποδομές νερού.
Πώς πρέπει να εγκατασταθεί μια ταλαντευόμενη βαλβίδα αντεπιστροφής;
Οι βαλβίδες αντεπιστροφής είναι πάντα τοποθετημένεςμε τον ΜΕΝΤΣΕΣ PIN τοποθετημένο οριζόντια και πάνω από την κεντρική γραμμή του σωλήνα(όπως φαίνεται στις εικόνες στο τέλος αυτής της ενότητας). Η λανθασμένη εγκατάσταση μπορεί να οδηγήσει σε δέσιμο, υψηλή απώλεια κεφαλής ή/και κόλλημα στην ανοιχτή θέση.
