Οι βαλβίδες πεταλούδας χρησιμοποιούνται ευρέως σε αγωγούς σε όλο τον κόσμο λόγω τουςσυμπαγής σχεδιασμός, ελαφριά κατασκευή και{0}}οικονομικότητα. Ενώ υπερέχουν στην υπηρεσία on/off, πολλοί διεθνείς υπεύθυνοι προμηθειών αναρωτιούνται εάν οι βαλβίδες πεταλούδας είναι κατάλληλες γιαεφαρμογές στραγγαλισμού, όπου απαιτείται ακριβής έλεγχος ροής.
Αυτός ο οδηγός εξηγεί τοτεχνικά όρια, δεδομένα απόδοσης και ζητήματα προμηθειών, βοηθώντας τους αγοραστές να λαμβάνουν τεκμηριωμένες αποφάσεις για βιομηχανικές εφαρμογές, εφαρμογές νερού, πετροχημικών και ηλεκτρικής ενέργειας.
Τι είναι μια βαλβίδα πεταλούδας;
Μια βαλβίδα πεταλούδας αποτελείται από απεριστρεφόμενος δίσκοςστο κέντρο του σωλήνα που συνδέεται με αστέλεχοςπου λειτουργεί μέσω χειροκίνητου, πνευματικού ή ηλεκτρικού ενεργοποιητή. Η βαλβίδα ανοίγει και κλείνει με ατέταρτο-στροφή (90 μοίρες )περιστροφή.
Βασικά πλεονεκτήματα:
Κόστος-αποτελεσματικός και ελαφρύς σε σύγκριση με τις βαλβίδες πύλης ή σφαίρας
Γρήγορη λειτουργία για απομόνωση ροής
Σχεδιασμός-εξοικονόμησης χώρου για αγωγούς μεγάλης-διαμέτρου
Διατίθεται σε διάφορα υλικά: ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα, όλκιμο σίδηρο
Στραγγαλισμός με βαλβίδες πεταλούδας: Πλεονεκτήματα και μειονεκτήματα
Πλεονεκτήματα
Μέτρια ρύθμιση ροής
Οι τυπικές βαλβίδες πεταλούδας μπορούν να διαχειριστούν αποτελεσματικά τη μερική ροή για συστήματα χαμηλής-έως-μέτριας πίεσης.
Γρήγορη ενεργοποίηση και συμπαγής εγκατάσταση
Η λειτουργία τετάρτου-περιστροφής επιτρέπει τη γρήγορη ρύθμιση.
Ευελιξία υλικού
Οι βαλβίδες με ελαστομερή-επένδυση ή μέταλλο-μπορούν να χειριστούν διαβρωτικά υγρά κατά τη διάρκεια του στραγγαλισμού.
Μειονεκτήματα
Μη-χαρακτηριστικό γραμμικής ροής
Η ροή δεν είναι ανάλογη με την περιστροφή του δίσκου. Μικρές αλλαγές κοντά σε πλήρως κλειστή θέση έχουν απρόβλεπτους ρυθμούς ροής.
Κίνδυνος σπηλαίωσης σε χαμηλά ανοίγματα
Η υψηλή διαφορική πίεση σε έναν κυρίως κλειστό δίσκο μπορεί να προκαλέσει σπηλαίωση και δόνηση.
Περιορισμένη ακρίβεια για κρίσιμο έλεγχο ροής
Για ακριβή στραγγαλισμό, οι βαλβίδες σφαίρας ή ελέγχου παρέχουν καλύτερη επαναληψιμότητα.
Τεχνικά Στοιχεία για Εφαρμογές Throttling
| Παράμετρος | Τυπική τιμή |
|---|---|
| Μέγιστη Διαφορική Πίεση (ΔP) | 10–25 bar για τυπικές βαλβίδες. βαλβίδες υψηλής-απόδοσης έως 40 bar |
| Συντελεστής ροής (Cv) | 30–2000 ανάλογα με το μέγεθος και τον σχεδιασμό της βαλβίδας |
| Μέγιστη θερμοκρασία λειτουργίας | 120 μοίρες -200 μοίρες για ελαστομερή-επένδυση. 250 μοίρες – 400 μοίρες για μεταλλικό-κάθισμα |
| Εύρος ανοίγματος βαλβίδας για στραγγαλισμό | 20–80% συνιστάται για γραμμική απόκριση |
| Κίνηση | Χειροκίνητο, ηλεκτρικό, πνευματικό |
| Υλικά | Ανθρακούχο χάλυβα, Ανοξείδωτο, Κραματοποιημένο Χάλυβα, Εόλκιμο Σίδηρο |
Υψηλή-απόδοσηδιπλή ήτριπλή-βαλβίδα πεταλούδας μετατόπισηςsεπιτρέπουν υψηλότερη ΔP και ακριβέστερο στραγγαλισμό έως ~400 μοίρες.
Θέματα προμήθειας
Κατά την προμήθεια βαλβίδων πεταλούδας για στραγγαλισμό:
Εκτίμηση πίεσης και όριο θερμοκρασίας: Διασφαλίστε τη συμμόρφωση με τα πρότυπα ANSI, DIN ή JIS.
Συντελεστής ροής (Cv) και χαρακτηριστικά ελέγχου: Βεβαιωθείτε ότι το μέγεθος της βαλβίδας παρέχει την απαιτούμενη διαμόρφωση ροής.
Υλικό σφράγισης και μακροζωία: Το ελαστομερές έναντι του PTFE έναντι του μεταλλικού καθίσματος επηρεάζει τη διάρκεια ζωής του γκαζιού.
Τύπος ενεργοποίησης: Οι ηλεκτρικοί ή πνευματικοί ενεργοποιητές μπορούν να βελτιώσουν την ακρίβεια και την ασφάλεια.
Πιστοποιήσεις: ISO 9001, API 609, PED, CE, NACE MR0175 για κρίσιμες εφαρμογές.
Βέλτιστες πρακτικές για στραγγαλισμό
Χρήσηεκκεντρικές ή τριπλές-βαλβίδες πεταλούδας μετατόπισηςγια βελτιωμένο έλεγχο και μακροζωία καθίσματος.
Αποφεύγωάνοιγμα<20% under high ΔPγια την πρόληψη της σπηλαίωσης και της διάβρωσης.
Συνδυάστε μεμετρητές ροής και βρόχους ελέγχουγια επαναλαμβανόμενη απόδοση στραγγαλισμού.
Εκτελώπεριοδική επιθεώρησηδίσκου, καθίσματος και ενεργοποιητή για διασφάλιση μακροπρόθεσμης αξιοπιστίας.

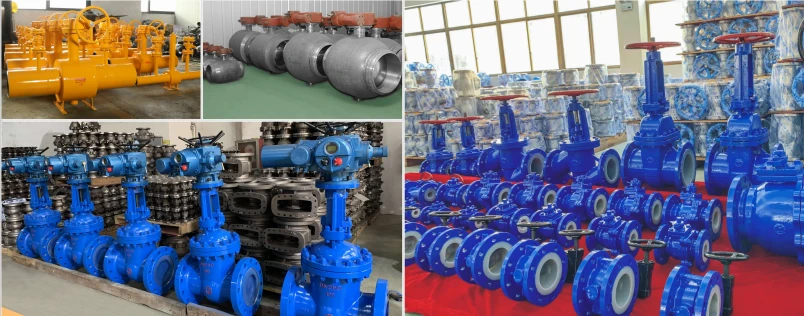

εργοστάσιο βαλβίδων πεταλούδας
FAQ:
Ε1: Μπορεί να χρησιμοποιηθεί μια τυπική βαλβίδα πεταλούδας για ρύθμιση ροής;
Α: Ναι, αλλά μόνο για μέτριο στραγγαλισμό κάτω από χαμηλές-έως-μέσες πιέσεις.
Ε2: Μπορούν οι βαλβίδες πεταλούδας να λειτουργήσουν σε υψηλές θερμοκρασίες;
Α: Βαλβίδες με ελαστομερή-επένδυση έως ~200 μοίρες ; μεταλλικές-βαλβίδες έδρασης έως 400 μοίρες .
Ε3: Ποιοι τύποι βαλβίδων πεταλούδας είναι καλύτεροι για στραγγαλισμό;
A: Διπλή-απόκλιση ή τριπλή-βαλβίδα μετατόπισης για ακριβή έλεγχο ροής και μεγαλύτερη διάρκεια ζωής.
Ε4: Ποια πρότυπα πρέπει να επαληθεύονται κατά την προμήθεια βαλβίδων;
A: ISO 9001, API 609, PED, CE, NACE MR0175 και ισχύουσες αξιολογήσεις ANSI, DIN ή JIS.
