Περιγραφή βαλβίδας πύλης πλακιδίων
Η βαλβίδα πύλης πλακιδίων είναι μια συμπαγής βαλβίδα πύλης που συσφίγγεται απευθείας μεταξύ των φλαντζών σωλήνων μέσω των οπών της φλάντζας και στις δύο πλευρές του σώματος της βαλβίδας . Χρησιμοποιεί τα στερεά πύλες και τις παράλληλες πύλες του μαχαιριού και το μέσο που περιέχει τα στερεά σωματιδίων και το υψηλό πύλες. υγρά .
δομή:
^ ^ {. Τα υλικά είναι κυρίως όλκιμος σίδηρος (QT450), ανοξείδωτο χάλυβα (304/316) και άνθρακα χάλυβα (WCB) . Το πάχος του σώματος της βαλβίδας των dn50 ~ dn600 προδιαγραφών ελέγχεται στην περιοχή του εύρους της περιοχής 30-120 mm .
Gate τύπος::
Πύλη τύπου μαχαιριού: θεραπεία απόσβεσης άκρων (HRC 45-50), μπορεί να κόψει τις ίνες και τις κοκκώδεις ακαθαρσίες και είναι κατάλληλο για τα μέσα με σταθερή περιεκτικότητα σε μικρότερη ή ίση με 25%.
Παράλληλη Διπλή Πύλη: Με προφορική δομή ελατηρίου, διαθέτει τόσο δυνατότητες πάπιας χαμηλής πίεσης όσο και δυνατότητες κατά της πίεσης υψηλής πίεσης .
Drive Mode: Εγχειρίδιο (Handwheel/Handle), ηλεκτρικό (όπως PZ973 Electric Actuator) και πνευματικό .
Προδιαγραφή βαλβίδας πύλης πλακιδίων
| Κατηγορία παραμέτρων | -τύπο εύρος |
|---|---|
| Ονομαστική διάμετρο | DN50 ~ DN600 (μέγιστη ειδική προσαρμογή DN1200) |
| Επίπεδο πίεσης | PN1.0 ~ PN1.6MPa (κλάση 150 ~ 300) |
| Ισχύουσα θερμοκρασία | -29 βαθμός ~ 425 βαθμός (σκληρό μεταλλικό υλικό)/ -20 βαθμός ~ 80 βαθμός (μαλακή σφραγίδα καουτσούκ/ PTFE) |
| Πρότυπα σύνδεσης | ANSI B16.5, GB/T 9113 Τύπος φλάντζας, ανοχή απόστασης οπών φλάντζας ± 0.5mm |
Επιθεώρηση και ποιοτικός έλεγχος
- Στοιχεία επιθεώρησης factory
SHELL Δοκιμή αντοχής : 1 . 5 φορές η ονομαστική πίεση (βαλβίδα PN1.6 απαιτεί 2,4MPa) για 5 λεπτά, χωρίς διαρροή.
Sealing Performance Test: 1 . 1 φορές η ονομαστική πίεση προς την κατεύθυνση προς τα εμπρός (0,6 φορές προς την αντίθετη κατεύθυνση), διαρροή μικρότερη ή ίση με DN × 0,1ml/min.
raction test: πλήρες άνοιγμα και κλείσιμο πλήρους εγκεφαλικού επεισοδίου 3 φορές, διακύμανση ροπής βαλβίδων μικρότερη ή ίση με 15%.
- Key Control Points
Η τραχύτητα της επιφάνειας της πύλης και της σφράγισης του καθίσματος της βαλβίδας RA μικρότερη ή ίση με 0 . 8μm, περιοχή επαφής μεγαλύτερη ή ίση με 85%.
Σφάλμα ευθείας βαλβίδας βαλβίδας μικρότερο ή ίσο με 0,05mm/m, κάθαρση προσαρμογής νήματος μικρότερη ή ίση με 0,1mm

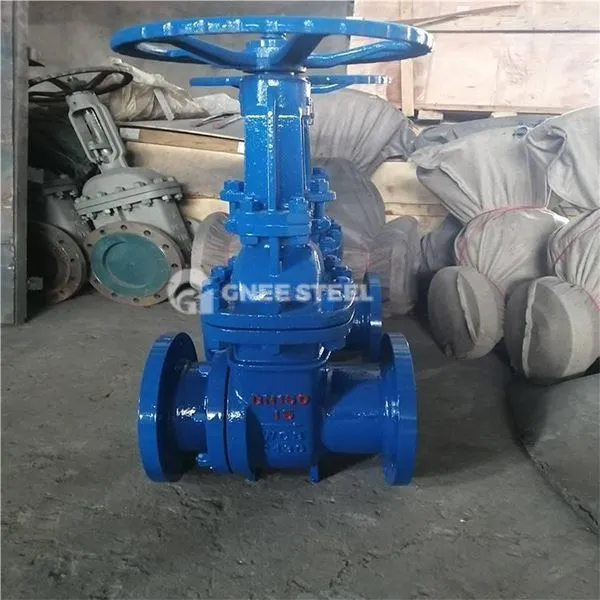

Βαλβίδα πύλης
Αιτήσεις
| Βιομηχανία | Αιχμηρές | Εφαρμόσιμα μοντέλα |
|---|---|---|
| Papermaking Westewater | Κοπτικές ίνες πολτού (μέγεθος σωματιδίων διάτμησης μικρότερο ή ίσο με 15mm) | Βαλβίδα πύλης τύπου μαχαιριού (τύπος PZ73W) |
| -Mineral Processing | Ελέγξτε τη ροή του πολτού (στερεό περιεχόμενο μικρότερο ή ίσο με 30%) | Σφραγισμένη βαλβίδα με καρβίδιο |
| Food επεξεργασία | Άνοιγμα και κλείσιμο σωλήνων υγειονομικής | Βαλβίδα πύλης ασηπτικής πλακιδίων |
| Power Power Desulfurization | Μεταφορά ασβεστολιθικού ιλύος (αντίσταση διάβρωσης CL⁻) | Πλαστική βαλβίδα πύλης επένδυσης |
