Βαλβίδα πνευματικής πύλης

Η βαλβίδα πνευματικής πύλης είναι μια βαλβίδα διακοπής που οδηγείται από πεπιεσμένο αέρα. Η βασική του λειτουργία είναι να ελέγχει την κατακόρυφη ανύψωση και τη μείωση της κίνησης της πύλης μέσω του πνευματικού ενεργοποιητή για να επιτευχθεί πλήρης έλεγχος ανοίγματος ή πλήρους κλεισίματος του υγρού μέσου.

‌-self-sealing και αναγκαστική σφράγιση ‌:
‌-self-sealing‌: βασιζόμενη στη μέση πίεση για να πιέσετε την πύλη στο κάθισμα της βαλβίδας για να επιτευχθεί σφράγιση (κατάλληλη για συνθήκες εργασίας χαμηλής πίεσης).
Η σφράγιση: Η πύλη και το κάθισμα της βαλβίδας πρέπει να αναγκαστούν να πιέζονται από μια εξωτερική κινητήρια δύναμη (όπως ένας πνευματικός ενεργοποιητής) (κατάλληλο για απαιτήσεις υψηλής πίεσης ή υψηλής σφραγίδας).
‌Pneumatic Actuator‌:
Ο κύλινδρος διπλής δράσης οδηγεί το έμβολο για να κινηθεί μέσα από την πίεση της πηγής αέρα, οδηγώντας το στέλεχος της βαλβίδας για να ανοίξει και να κλείσει την πύλη.
Ορισμένα μοντέλα είναι εξοπλισμένα με μηχανισμό buffer για να εξασφαλίσουν την ομαλή δράση μεταγωγής και να μειώσουν τον αντίκτυπο.

Δομή και σχεδιασμός πυρήνα ‌
‌Main Components‌:

‌ Valve Body and Flange‌: Το υλικό είναι συνήθως 304/316 ανοξείδωτο χάλυβα ή χυτός χάλυβα, η διασύνδεση φλάντζας συμμορφώνεται με το πρότυπο GB/T 9113 και η περιοχή διαμέτρου είναι DN15 ~ DN800. ‌Gate τύπος: παράλληλη πύλη διπλής πύλης ή σφήνας, ο σχεδιασμός διπλής πύλης μπορεί να κόψει αποτελεσματικά το μέσο που περιέχει σωματίδια (όπως τέφρα μύγας, λύματα). Το σύστημα SSealing: Η σκληρή σφραγίδα (μέταλλο έως μέταλλο) είναι ανθεκτικό στη διάβρωση και η μαλακή σφραγίδα (PTFE, καουτσούκ) επιτυγχάνει μηδενική διαρροή. ‌ Drive System‌:

‌ Double-ενεργώντας πνευματικό ενεργοποιητή: Προσαρμογή σε σενάρια λειτουργίας υψηλής συχνότητας, υποστηρίξτε τον έλεγχο της προέλευσης του αέρα (άνοιγμα της βαλβίδας εισαγωγής, κλείσιμο της βαλβίδας εξάτμισης). Μηχανισμός μεταγωγής Manual: Μπορεί να μετατραπεί σε χειροκίνητη λειτουργία σε περίπτωση έκτακτης ανάγκης για να εξασφαλιστεί η ασφάλεια του συστήματος.

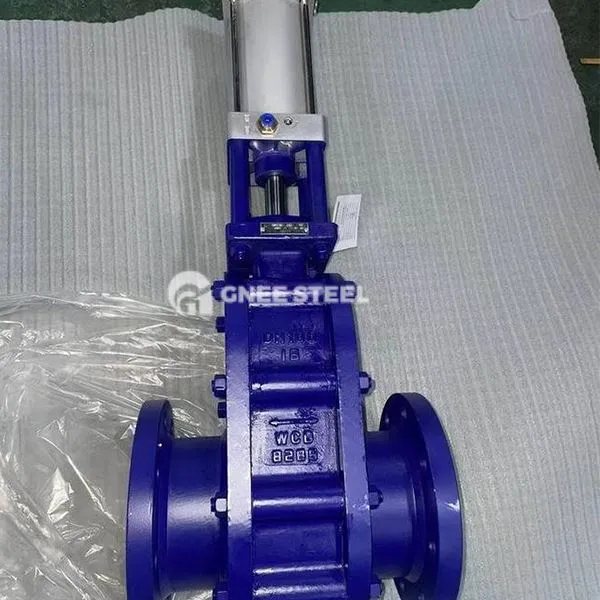

βαλβίδα πνευματικής πύλης



Αιτήσεις
‌Energy και Power‌: βαλβίδα εκκένωσης αντλίας σιλό και βαλβίδα ισορροπίας του συστήματος μεταφοράς τέφρας μύγας σε θερμικούς σταθμούς ηλεκτροπαραγωγής. ‌

Χημική Μεταλλουργία: Αποκοπή των διαβρωτικών μέσων (νιτρικό οξύ, πολτό) ή εξαιρετικά λειαντικά υγρά σωματιδίων (ιλύος μεταλλεύματος, τέφρα άνθρακα). ‌

Δημοτική προστασία του περιβάλλοντος: αγωγοί επεξεργασίας λυμάτων, σύστημα εκκίνησης και διακοπής του συστήματος ύδρευσης. ‌Ship and Marine Engineering‌: αγωγοί κατά της διάσπασης σε συστήματα αφαλάτωσης θαλασσινού νερού
