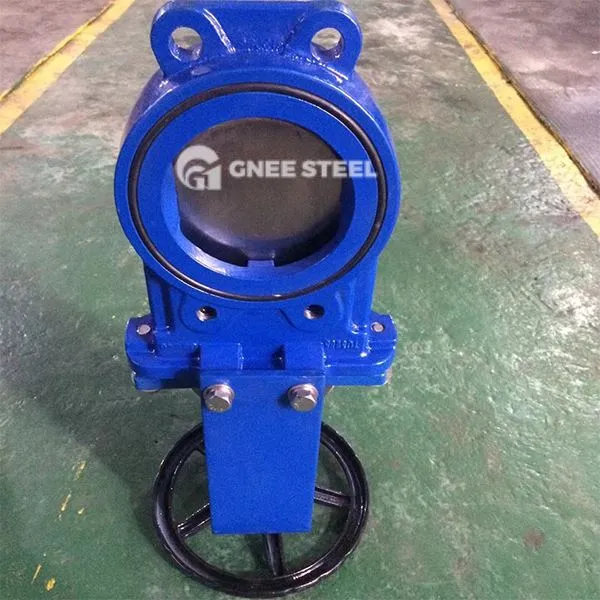

Βαλβίδα πύλης μαχαιριών σίδερο

Η βαλβίδα πύλης μαχαιριών από σίδηρο είναι μια βαλβίδα πύλης τύπου μαχαιριού από όλκιμο σίδηρο. Έχει την ικανότητα κοπής της βαλβίδας πύλης μαχαιριών και την υψηλή αντοχή και τη διάβρωση της αντίστασης του όλκιμου σιδήρου. Είναι κατάλληλο για τον έλεγχο αποκοπής του μέσου που περιέχει σωματίδια, ίνες ή υψηλό ιξώδες. Η πύλη του είναι μια δομή σε σχήμα μαχαιριού ή σφήνα και η κατεύθυνση της κίνησης είναι κάθετη προς το υγρό. Χρησιμοποιείται μόνο στην πλήρως ανοιχτή ή πλήρως κλειστή κατάσταση και δεν μπορεί να ρυθμίσει τη ροή.

Σχεδιασμός δομής πυρήνα

Σώμα βαλβίδων και υλικό

Το σώμα της βαλβίδας είναι κατασκευασμένο από όλκιμο σίδηρο (όπως το μοντέλο PZ73X -10 q). Ο ολοκληρωμένος δομικός σχεδιασμός εξαλείφει τον κίνδυνο διαρροής και βελτιώνει την ανθεκτικότητα.

Το κάτω μέρος της πύλης είναι μια λεπίδα (γωνία σφήνας 5 βαθμούς -50 βαθμός), το οποίο μπορεί να κόψει τις ακαθαρσίες όπως οι ίνες και οι ουλές. Η ελαστική πύλη μπορεί να παραμορφωθεί ελαφρώς για να αντισταθμίσει την απόκλιση της επιφάνειας σφράγισης.

Σφραγίδα και οδήγηση

Η επιφάνεια στεγανοποίησης είναι κατασκευασμένη από υλικό επιφανείας καρβιδίου ή PTFE, σε συνδυασμό με τη δύναμη στήριξης της χάλυβα για να επιτευχθεί αργή σφραγίδα κλεισίματος, να μειώσει την τριβή του επιπέδου και να επεκτείνει τη διάρκεια ζωής. Υποστηρίζει χειροκίνητη, ηλεκτρική, πνευματική ή λοξότμητη οδήγηση για να καλύψει τις ανάγκες αυτοματοποίησης διαφορετικών συνθηκών εργασίας.

Αμερικανικό πρότυπο
Σχεδιασμός σε ANSI/AWWA C509
Διάσταση πρόσωπο με πρόσωπο στο ASME B16. 10-2000 (ISO 3 Series)
Φλάντζα και διάτρηση σε SME/ansi B16. 42-1998
Βρετανικό πρότυπο
Σχεδιασμός σε BS5163, BS5150
Διάσταση πρόσωπο με πρόσωπο στο BS5163 (ISO 3Series, ISO19 Series)
Φλάντζα και διάτρηση στο BS4504 Part1 (EN1092)
Γερμανία πρότυπο
Σχεδιασμός στο DIN3352
Διάσταση πρόσωπο με πρόσωπο στο DIN3202 (F4: ISO 14 σειρά, F5: ISO 15 σειρά)
Φλάντζα και διάτρηση στο BS EN1092



Βαλβίδα πύλης μαχαιριών σίδερο



Φόντα

• Η αντίσταση και η αντοχή στην πίεση: ο όλκιμος σιδήρου έχει υψηλή αντοχή σε εφελκυσμό (καλύτερη από τον συνηθισμένο χυτοσίδηρο) και η επιφάνεια σκληρής σφράγισης μπορεί να αντέξει σε εξαιρετικά λειαντικά μέσα (όπως σκωρία και πολτό).
• ‌ Λειτουργός Σχεδιασμός Ροής Ροής: Το κανάλι ροής είναι ευθεία όταν είναι πλήρως ανοιχτό, με χαμηλή πτώση πίεσης, κατάλληλο για σενάρια μεγάλης ροής.
• ‌Easy συντήρηση: Η συμπαγής δομή, το ελαφρύ βάρος και ο σχεδιασμός χωρίς θάλαμο του σώματος της βαλβίδας μειώνουν την εναπόθεση ακαθαρσιών και μειώνει τη συχνότητα συντήρησης.

Αιτήσεις

• ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΕΡΙΒΑΛΛΟΝΤΙΚΗΣ ΠΡΟΣΤΑΣΙΑΣ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗ: Κόψτε τα λύματα που περιέχουν ίνες και στερεά σωματίδια για την πρόληψη της απόφραξης των σωλήνων (όπως ο έλεγχος λυμάτων στη βιομηχανία χαρτοπαικτικών λεσχών).
• ‌Mining και μεταλλουργία: Ελέγξτε τη μεταφορά υψηλής ιξώδους ή μέσων που περιέχουν σωματίδια, όπως ιλύος και λάσπη.
• Η βιομηχανία χημικών και χημικών: ο σχεδιασμός υγιεινής μπορεί να χρησιμοποιηθεί για πολτό ή διαβρωτικά μέσα (πρέπει να πληροί τα πρότυπα πιστοποίησης υλικών).
