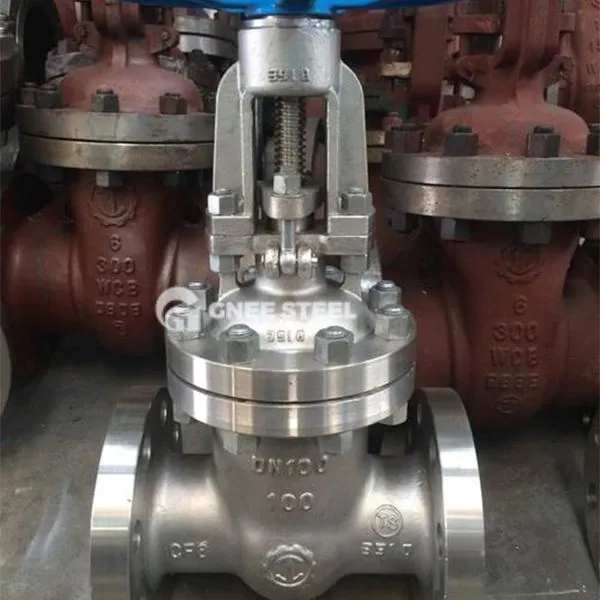

Περιγραφή μηχανικής βαλβίδας πύλης
Η μηχανική βαλβίδα πύλης είναι μια βαλβίδα αποκοπής με την πύλη ως τμήμα ανοίγματος πυρήνα και κλεισίματος. Μπορεί να συνειδητοποιήσει τον πλήρη έλεγχο ή το κλείσιμο του ελέγχου των μέσων αγωγών μέσω της κάθετης κίνησης ανύψωσης και δεν μπορεί να χρησιμοποιηθεί για τη ρύθμιση της ροής. Η βασική του λειτουργία είναι να αποκομίσει αξιόπιστα το υγρό, το οποίο είναι κατάλληλο για σενάρια μεταφοράς υψηλής πίεσης, διαβρωτικών μέσων και σωματιδίων.
Crection and Drive Mode
Key Components
Gate: χωρισμένη σε άκαμπτη πύλη (ολοκληρωμένη δομή) και ελαστική πύλη (μπορεί να παραμορφωθεί ελαφρώς για να προσαρμοστεί στην απόκλιση της επιφάνειας σφράγισης).
Valve STEM: Συνδέει τη συσκευή κίνησης και την πύλη, χωρισμένη σε δύο τύπους: καθαρό στέλεχος (ορατό στέλεχος είναι ορατό) και κρυμμένο στέλεχος (περιστροφές βαλβίδας περιστρέφεται και ανελκυστήρες).
Sealing Surface : επιφανειακά υλικά ανθεκτικά στη φθορά (όπως 1CR13, ανοξείδωτο χάλυβα) ή ελαστικά υλικά (μη μεταλλική επένδυση).
Drive Mode
Manual Drive: Λειτουργία Handwheel ή Gearbox, προσαρμοσμένη σε μη τροφοδοτημένο περιβάλλον.
Automation Drive : ηλεκτρική, πνευματική, υδραυλικές συσκευές, τηλεχειριστήριο υποστήριξης
Προδιαγραφή βαλβίδας μηχανικής πύλης
|
Είδος |
Βαλβίδα μηχανικής πύλης | ||
|
Ισχύοντα πρότυπα |
GB, DIN, ANSI, ASME, JIS, API |
||
|
Εύρος μεγέθους |
DN15 έως DN200 |
||
|
Πίεση λειτουργίας |
10bar, 16bar, 20bar, 40bar, 64bar, κλάση 150, κλάση 300 |
||
|
Υλικό σώματος |
Ανοξείδωτος χάλυβα 304/316/316L |
||
|
Θερμοκρασία του κανονικού τύπου μέσων |
-22 ℉ έως 356 ℉ |
||
|
Τύπος υψηλής θερμοκρασίας |
-22 ℉ έως 842 ℉ |
||
|
Τελική σύνδεση |
Φλάντζα |
||
|
Πρότυπο σχεδίασης σώματος βαλβίδας πύλης |
API600 / DIN3352 / KS B2361 / GB / T 12234 |
||
|
Κατάλληλα μέσα |
Νερό, αέρα, λάδι, αέριο, ατμός, πολτός κ.λπ. |
||
|
Δυναμικό |
DC -12 V, 24VAC -24 V, 110V, 220V, 380V |
||
|
Τύπος ενεργοποιητή |
Σε τύπο εκτός, τύπος διαμόρφωσης ή έξυπνος τύπος |
||
|
Εφαρμογή |
Τρόφιμα και ποτά, νερό και λύματα, εξαιρετικά καθαρό νερό, αφαλάτωση, χημική, κλωστοϋφαντουργία, φαρμακευτική, χαρτοπολτό, εξόρυξη, λέβητα και βιομηχανίες ενέργειας και ηλεκτρικής ενέργειας |
||
βαλβίδα μηχανικής πύλης
Τεχνικά πλεονεκτήματα
Αξιοπιστία σφράγισης
Σε συνδυασμό με τον σχεδιασμό σφράγισης (εξωτερική δύναμη που πιέζει την πύλη) και την αυτο-ασφάλιση (βοήθεια μεσαίας πίεσης), το επίπεδο διαρροής φτάνει στο VI. Ανοχή υψηλής πίεσης
Η επιφάνεια στεγανοποίησης χαλύβδινων βαλβίδων χρωματισμού χρωμίου-molybdenum είναι κατάλληλη για σενάρια εξαιρετικά υψηλής πίεσης (PN80). Συντήρηση ευκολίας
Το αντικαταστάσιμο κάθισμα βαλβίδας και ο αρθρωτός σχεδιασμός μειώνουν το κόστος διακοπής του χρόνου.
Αιτήσεις
Βιομηχανικά συστήματα υψηλής πίεσης-πίεσης
Αγωγοί ατμού για παραγωγή θερμικής ενέργειας (PN ＞ 10MPa).
Πετρελαϊκές και αγωγοί φυσικού αερίου (H₂S ανθεκτικά στη διάβρωση υλικά).
Powder και κοκκώδες μέσο έλεγχο
Πνευματικό σύστημα μεταφοράς (Double Gate Anti-Jamming Design).
Μεταλλουργία και εξόρυξη κοκκώδους υλικού.
Ειδική προσαρμογή περιβάλλοντος
Υγιεινές υγρά (ανοξείδωτο χάλυβα 316L).
Μέση υγροποιημένα μέσα χαμηλής θερμοκρασίας ({-196 Ειδική σφραγίδα βαθμού).
