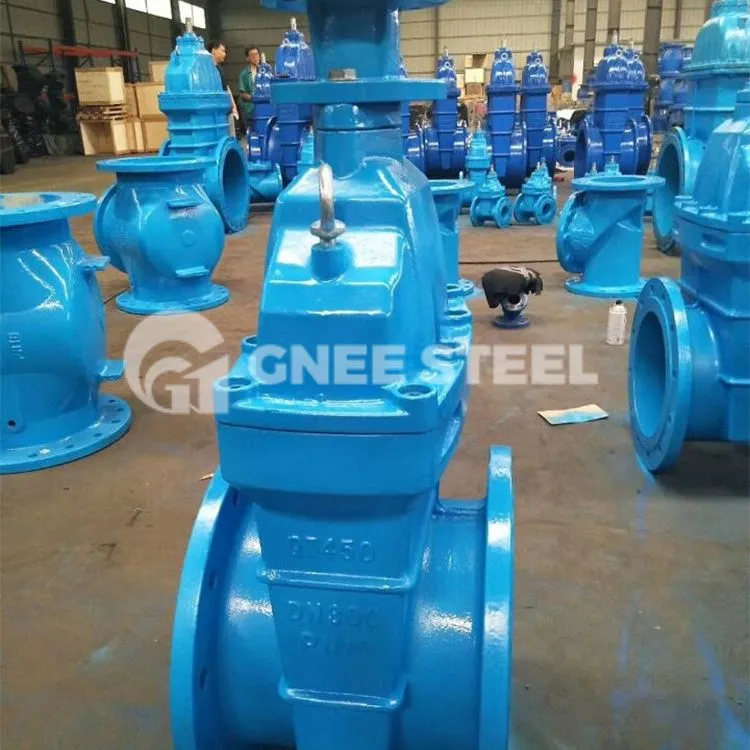

Η πύλη της βαλβίδας συρόμενης πόρτας αποτελείται από έναν ή δύο δίσκους, οι οποίοι ολισθαίνουν ανάμεσα σε δύο παράλληλες έδρες βαλβίδας. Η βαλβίδα σφραγίζεται από την πίεση του μέσου εργασίας, το οποίο πιέζει τον δίσκο στην κατάντη πλευρά πάνω στην έδρα της βαλβίδας. Αυτή η διαδικασία σφράγισης δεν απαιτεί πρόσθετη δομή ανοίγματος. Όταν η βαλβίδα δεν είναι υπό πίεση, ένα μικρό ελατήριο ανάμεσα στους δύο δίσκους διασφαλίζει ότι η επιφάνεια στεγανοποίησης εφαρμόζει σωστά.
Προδιαγραφή βαλβίδας παράλληλης ολίσθησης
| Ονομαστικό μέγεθος | 2"~48"(DN50~DN1200) |
| Ονομαστική πίεση | Class150~2500 (PN10~PN420) |
| Πρότυπο: | EN 1984, GOST 5762, API600, API603, ASME B16.34, ASME B16.25 |
| Υλικό σώματος | Ανθρακούχο χάλυβα, Ανοξείδωτο χάλυβα, Κραματοποιημένο χάλυβα, Ανοξείδωτο ατσάλι Duplex |
| Τερματισμός σύνδεσης | RF, BW, RTJ, |
| Λειτουργία | Χειροκίνητο, Πνευματικό, Ηλεκτρικό, Υδραυλικό |
Διαστάσεις (μονάδα: Mm)
| Μέγεθος | ΔΝ | A | B | Ø | L | H | ΠΝ | |||
| mm(ίντσα) | ΦΑΣΑΡΙΑ | ANSI | BS | (ΜΠΑ) | ||||||
| 40 mm (1-1/4") | 32 | 143 | 115 | 40 | 42.16 | 42.16 | 68 | 57 | 0.35 | |
| 50 mm (1-1/2") | 40 | 173 | 136 | 50 | 48.26 | 48.26 | 98 | 74 | 0.35 | |
| 63 mm (2") | 50 | 206 | 163 | 63 | 60.32 | 60.32 | 108 | 86 | 0.35 | |
| 75 mm (2-1/2") | 65 | 242 | 190 | 75 | 73.02 | 75.02 | 124 | 104 | 0.35 | |
| 90 mm (3") | 80 | 312 | 222 | 90 | 88.9 | 88.9 | 128 | 150 | 0.35 | |
| 110 mm (4") | 100 | 350 | 260 | 110 | 114.3 | 114.3 | 132 | 170 | 0.35 | |
| 160 mm (6") | 150 | 510 | 380 | 160 | 168.28 | 168.28 | 172 | 242 | 0.35 | |
συρόμενη βαλβίδα για σκόνη
Συχνές ερωτήσεις
Ε: Ποια είναι η γκάμα των προϊόντων σας;
Α: Παράγουμε βιομηχανικές βαλβίδες όπως βαλβίδες πεταλούδας, βαλβίδες πύλης, βαλβίδες αντεπιστροφής, σφαιρικές βαλβίδες, βαλβίδες βύσματος και άλλα.
Ε: Ποια πρότυπα ακολουθείτε;
Α: Τηρούμε τα πρότυπα ISO, ANSI, DIN, JIS, EN και GOST.
Ε: Ποια είναι τα δυνατά προϊόντα σας;
Α: Τα ισχυρά προϊόντα μας περιλαμβάνουν βαλβίδες πεταλούδας κεντρικής γραμμής, εκκεντρικές βαλβίδες πεταλούδας και ελαστικές βαλβίδες πύλης έδρας. Μπορούμε να τα παράγουμε μέχρι το μέγιστο μέγεθος DN3200.
Ε: Πόσος είναι ο χρόνος παράδοσής σας;
Α: Εάν το προϊόν είναι σε απόθεμα, η παράδοση είναι γενικά εντός 10 ημερών. Εάν δεν είναι σε απόθεμα, χρειάζονται συνήθως 35 ημέρες, ανάλογα με την ποσότητα.
Ε: Παρέχετε δείγματα; Είναι δωρεάν ή επιπλέον;
Α: Ναι, μπορούμε να παρέχουμε δείγματα δωρεάν, αλλά δεν καλύπτουμε τα έξοδα μεταφοράς.
