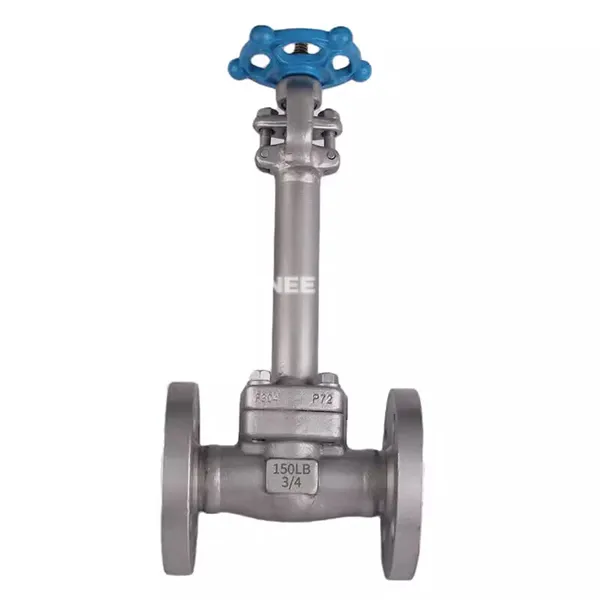

Κρυογονικές βαλβίδες πύλης

Οι βαλβίδες κρυογονικής πύλης χρησιμοποιούνται ειδικά για το μέσο θερμοκρασίας εξαιρετικά χαμηλής θερμοκρασίας κάτω από το βαθμό -150 (όπως το υγροποιημένο φυσικό αέριο, το υγρό οξυγόνο, το υγρό άζωτο κ.λπ.). Συνειδητοποιούν τον έλεγχο του ανοίγματος και του κλεισίματος μέσω της κατακόρυφης μετακίνησης πύλης, η οποία είναι κατάλληλη για πλήρεις ανοιχτές/πλήρεις συνθήκες εργασίας και χρησιμοποιείται ευρέως σε βαθιά ψυκτική αποθήκευση και μεταφορά, εξοπλισμό διαχωρισμού αέρα και χημικά εργοστάσια.

Παράμετροι πυρήνα και δομικά χαρακτηριστικά

Βασικός σχεδιασμός:
Λειτουργία ανοίγματος και κλεισίματος: Η πύλη κινείται κάθετα προς την κατεύθυνση του υγρού, υποστηρίζει μόνο την πλήρη ανοιχτή ή πλήρη κλειστή λειτουργία και δεν μπορεί να χρησιμοποιηθεί για τη ρύθμιση της ροής.
Εφαρμοστέα θερμοκρασία: -196 βαθμός ~ +80 βαθμός (απαιτείται ειδική θεραπεία υλικού για εξαιρετικά χαμηλές συνθήκες εργασίας θερμοκρασίας).

Υλικό και σφράγιση:
Υλικό σώματος βαλβίδας: Χαλός χύτευσης (WCB), ανοξείδωτο χάλυβα (304/316L) ή χάλυβα κράματος χαμηλής θερμοκρασίας (LCB), η επιφάνεια στεγανοποίησης του καθίσματος της βαλβίδας συγκολλείται με σκληρό κράμα με βάση το κοβάλτιο για να ενισχύσει την αντίσταση στη φθορά.
Δομή σφράγισης: ελαστική προφόρτιση αμφίδρομη σφράγιση, κάθισμα βαλβίδας με λειτουργία αυτοκαθαρισμού για να αποφευχθεί η παρεμπόδιση των μεσαίας σωματιδίων.
‌
Επίπεδο αντίστασης πίεσης‌:
Εύρος ονομαστικής πίεσης: PN16 ~ PN320 (που αντιστοιχεί στην κλάση 150 ~ Class 1500), μπορεί να αντέξει την πίεση επέκτασης της αλλαγής υγρής μέσης φάσης.



Κρυογονικές βαλβίδες πύλης



Αιτήσεις

‌Liquid Αποθήκευση και μεταφορά αερίου:

Σταθμοί λήψης ΥΦΑ, υγρού οξυγόνου/υγρού δεξαμενή αποθήκευσης αζώτου και αγωγούς εξόδου, που χρησιμοποιούνται για διακοπή έκτακτης ανάγκης και απομόνωση.
Συστήματα φόρτωσης και εκφόρτωσης από κρυογονικό φορτηγό δεξαμενής, αντισταθμίζουν την ακραία επιπτώσεις χαμηλής θερμοκρασίας του υγρού αζώτου, του υγρού αργού και άλλων μέσων.

‌ Industrial εγκαταστάσεις ‌:

Ο αγωγός εξόδου της αντλίας υγρού οξυγόνου στον εξοπλισμό διαχωρισμού αέρα πρέπει να συμμορφώνεται με το πρότυπο της κρυογονικής βαλβίδας ISO 15848.
Χημικό σύστημα βαθιάς ψυχρής αντίδρασης, κατάλληλο για διαβρωτικά μέσα που περιέχουν H₂S ή CO₂‌.
