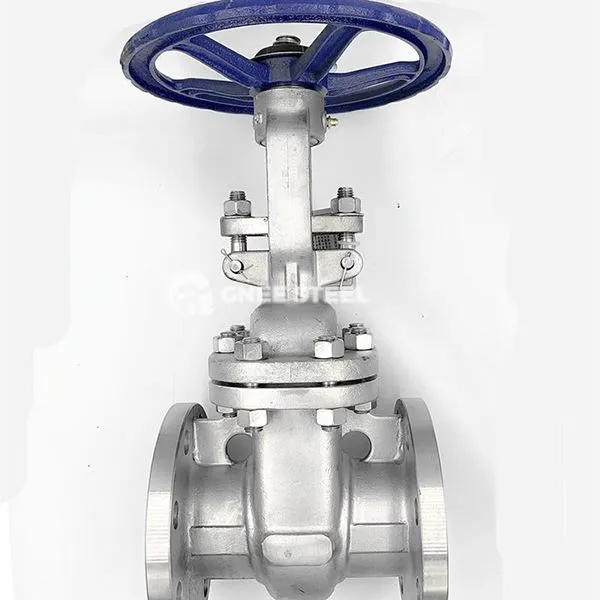

Χυτή βαλβίδα πύλης σφήνας

Η βαλβίδα σφήνας χύτευσης είναι μια βαλβίδα διακοπής που χρησιμοποιεί χυτοσίδηρο (όπως το υλικό WCB) ως υλικό σώματος βαλβίδας και χρησιμοποιεί μια πλάκα πύλης σχήματος σφήνας για να επιτευχθεί σφράγιση. Ελέγχει την on-off των μέσων αγωγών, οδηγώντας την πλάκα πύλης για να ανεβαίνει και να πέφτει κατακόρυφα μέσω του στελέχους της βαλβίδας. Χρησιμοποιείται κυρίως σε πετροχημικά, συστήματα ενέργειας και άλλα σενάρια και είναι κατάλληλα για τις εργασίες έναρξης και κλεισίματος των προϊόντων πετρελαίου υψηλής θερμοκρασίας και υψηλής πίεσης, ατμού και άλλων μέσων.

‌ Advantages της βαλβίδας πύλης σφήνας χυτή χάλυβα ‌
‌1. Χαμηλή αντίσταση υγρού‌
Το κανάλι ροής είναι εντελώς ανεμπόδιστος στην πλήρως ανοιχτή κατάσταση και ο συντελεστής αντίστασης ροής είναι κοντά σε αυτόν ενός ευθεία σωλήνα, μειώνοντας την απώλεια ενέργειας της μεσαίας μεταφοράς.
‌2. Εξαιρετική απόδοση σφράγισης‌
‌ Προσαρμοσμένη σφράγιση ‌:
Η ελαστική πύλη σφήνας επιτρέπει ελαφρά ελαστική παραμόρφωση μέσω του δακτυλιοειδούς σχεδιασμού αυλάκωσης, αντισταθμίζοντας το σφάλμα που προκαλείται από την απόκλιση της γωνίας της επιφάνειας σφράγισης ή τη θερμική διαστολή και τη βελτίωση της αξιοπιστίας σφράγισης.
Η επιφάνεια σφράγισης συγκολλείται με ανοξείδωτο χάλυβα ή σκληρό κράμα (όπως το κράμα με βάση το κοβάλτιο), το οποίο είναι ανθεκτικό στην υψηλή θερμοκρασία (μικρότερη ή ίση με 570 βαθμούς), και κατάλληλη για συνθήκες εργασίας υψηλής πίεσης.
‌ Λεπτή μορφή στεγανοποίησης:
Υποστηρίζει μεταλλική σκληρή σφράγιση (υψηλή θερμοκρασία και υψηλή πίεση) ή συνδυασμό μαλακής σφράγισης (χαμηλός ρυθμός διαρροής) για να καλύψει τις ανάγκες των διαφορετικών μέσων.
‌3. Υψηλή θερμοκρασία και υψηλή αντίσταση πίεσης‌
Το υλικό χυτοσιδήρου (όπως το WCB) ανόπτεται, με αντίσταση υψηλής πίεσης, ονομαστική κάλυψη πίεσης PN10 ~ PN40 (κλάση 150 ~ 2500) και εφαρμοστέο εύρος θερμοκρασίας -29 βαθμός ~ 570 βαθμού. ‌

4. Απλή και αξιόπιστη δομή‌
Το σώμα της βαλβίδας και η πύλη είναι ολοκληρωτικά χυτά, γεγονός που μειώνει τα σύνθετα μέρη μετάδοσης και έχει χαμηλό ποσοστό αποτυχίας.
Η συσσώρευση φλάντζας ή ο ανοιχτός σχεδιασμός στελέχους μειώνει το βάρος και είναι εύκολο να εγκατασταθεί και να διατηρηθεί.
‌5. Ισχυρή ικανότητα κατά της εμπλοκής ‌
Η πύλη τύπου μαχαιριού μπορεί να κόψει τις ίνες και τις κοκκώδεις ακαθαρσίες, αποφεύγοντας το πρόβλημα εμπλοκής που προκαλείται από τη μέση συσσώρευση σε παραδοσιακές βαλβίδες πύλης.
6. Βολική λειτουργία‌
Το εύκαμπτο πλήρες γραφίτη χρησιμοποιείται για τη μείωση της αντίστασης της τριβής και η χειροκίνητη ροπή λειτουργίας μειώνεται κατά 30%~ 50%.
Υποστηρίζει μια ποικιλία τρόπων κίνησης (χειροκίνητα, ηλεκτρικά, πνευματικά κ.λπ.) και οι βαλβίδες μεγάλου μεγέθους είναι εξοπλισμένες με ρουλεμάν για να μειώσουν περαιτέρω τη δυσκολία λειτουργίας.
‌7. Χαμηλό κόστος συντήρησης
Ο σχεδιασμός σκούρου στελέχους από χυτοσίδηρο δεν απαιτεί ειδικά εργαλεία συντήρησης και ο τακτικός καθαρισμός των κοιλοτήτων κοιλοτήτων των βαλβίδων μπορεί να επεκτείνει τη διάρκεια ζωής.
‌8. ευρεία εφαρμογή ‌
Προσαρμόζεται σε μια ποικιλία σεναρίων όπως πετροχημικά (πετρέλαιο υψηλής θερμοκρασίας, φυσικό αέριο), συστήματα ισχύος (αγωγοί ατμού), βιομηχανικά υγρά (συμπεριλαμβανομένων των κοκκοποιών μέσων) κ.λπ.



χυτή βαλβίδα πύλης σφήνας



Αιτήσεις
Πετροχημική βιομηχανία: Λάδι υψηλής θερμοκρασίας και αποκοπή υψηλής πίεσης των αγωγών φυσικού αερίου.
Σύστημα ισχύος: Άνοιγμα και κλείσιμο ελέγχου αγωγών ατμού σε θερμικούς σταθμούς ηλεκτροπαραγωγής, όπως βαλβίδες Z40H.
Βιομηχανικά υγρά: Διαχείριση ροής ελαφρώς διαβρωτικών μέσων (απαιτούνται επιφάνειες σφράγισης σκληρού κράματος).
