Κρυογονική βαλβίδα ελέγχου Swing
Περιγραφή
Η κρυογονική βαλβίδα ελέγχου Swing είναι μια αυτόματη βαλβίδα που χρησιμοποιείται ειδικά για συνθήκες εργασίας χαμηλής θερμοκρασίας (όπως το υγροποιημένο φυσικό αέριο, το υγρό άζωτο και άλλα μέσα). Βασίζεται στη ροή του ίδιου του μέσου για τον έλεγχο του ανοίγματος και του κλεισίματος του δίσκου της βαλβίδας για να αποτρέψει το μέσο να ρέει πίσω, η αντλία από την αναστροφή και την ανακούφιση της πίεσης του δοχείου από το να είναι εκτός ελέγχου. Ο σχεδιασμός του πρέπει να πληροί το ακραίο περιβάλλον χαμηλής θερμοκρασίας κάτω από το βαθμό -196 για να εξασφαλίσει την αξιοπιστία της σφράγισης και την ευαισθησία της δράσης.
Δομή πυρήνα
Valve Body and Material:
Llow-θερμοκρασία προσαρμοστικότητα : Το σώμα της βαλβίδας είναι κατασκευασμένο από χάλυβα χαμηλής θερμοκρασίας (όπως LCB), ωστενιτικό ανοξείδωτο χάλυβα (304\/316L) ή διπλάσιο χάλυβα (F51\/F53) για να αποφευχθεί η αποτυχία της ψυχρής δυστυχίας του υλικού.
ΣΥΣΤΗΜΑΤΑ ΣΥΣΤΗΜΑΤΟΣ: Το δίσκο μεταλλικής βαλβίδας και ο δίσκος βαλβίδων ταιριάζουν (το σκληρό κράμα μπορεί να εμφανιστεί προαιρετικά) για να βελτιώσει την απόδοση σφράγισης χαμηλής θερμοκρασίας.
Valve Disc Design:
Swing δομή: Ο δίσκος βαλβίδας περιστρέφεται γύρω από τον άξονα μέσω του μεντεσέ, βασιζόμενη στη βαρύτητα ή την πηγή βοήθειας για να επαναφέρει γρήγορα και να μειώσει τον αντίκτυπο κλεισίματος.
Anti-ψύξη σχεδιασμός : Η επιφάνεια επαφής μεταξύ του δίσκου βαλβίδας και του καθίσματος της βαλβίδας εμποδίζεται από εμπλοκή πάγου υπό συνθήκες εργασίας χαμηλής θερμοκρασίας.
ΜΕΘΟΔΟΣ ΚΥΚΛΟΦΟΡΙΑΣ: ΕΓΚΑΤΑΣΤΑΣΗ ΦΛΑΝΜας ή Σφιγκτήρα, κατάλληλη για τη διάταξη του συστήματος σωληνώσεων χαμηλής θερμοκρασίας.
Τεχνικές παράμετροι Temperature Range: -196 βαθμός ~ +80 βαθμός (ο ειδικός σχεδιασμός μπορεί να επεκταθεί σε +200 βαθμό); Pressure Επίπεδο: class150 ~ 600lb (PN10 ~ 100MPa); Diameter Range: DN50 ~ 1200mm (NPS 2 "~ 48"); Leakage Level : Γνωρίζει το πρότυπο ANSI Class V, χωρίς κίνδυνο διαρροής μέσων χαμηλής θερμοκρασίας.
Κρυογονική προδιαγραφή βαλβίδας ελέγχου Swing
|
είδος |
βαλβίδα |
|
Εφαρμογή |
Βιομηχανικό εργοστάσιο παραγωγής ηλεκτρικής ενέργειας θαλάσσιων χημικών μεταφορών μεταφοράς ενεργειακής μεταφοράς |
|
Μέγεθος θύρας |
DN 10- DN200 |
|
Εγγύηση |
2 χρόνια |
|
Τόπος προέλευσης |
Κίνα |
|
Χενανός |
|
|
Εξουσία |
Αυτόματο |
|
Θερμοκρασία μέσων |
Υψηλή θερμοκρασία, χαμηλή θερμοκρασία, μέση θερμοκρασία, φυσιολογική θερμοκρασία |
|
Δομή |
Swing, ανύψωση |
|
Μέσα ενημέρωσης |
Λάδι, νερό, ατμός, ατμός, ΥΦΑ, LOX |
|
Προσαρμοσμένη υποστήριξη |
OEM, ODM, OBM |
|
Σχέδιο |
BS 1868 \/ API 6D \/ ASME B16.34 |
|
Βαθμολογία πίεσης |
ASME 150#, 300#, 600#, 900#, 1500#, 2500# |
|
Αντικρυνώς |
ASME B16.10 |
|
Πιστοποιητικά |
CE\/ISO\/SGS\/MTC |

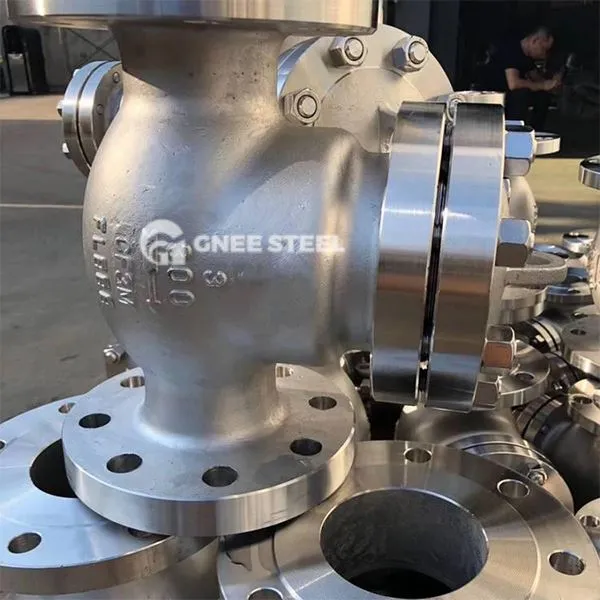

Κρυογονική βαλβίδα ελέγχου Swing
Αιτήσεις
Liquefied φυσικό αέριο (ΥΦΑ): Αντι-πλάτη ροής των αγωγών εισόδου δεξαμενής LNG και αγωγών εξόδου. Μονάδα διαχωρισμού Air: Έλεγχος μονής κατεύθυνσης υγρών συστημάτων παροχής οξυγόνου και υγρού αζώτου. Χημική κρυογονική αποθήκευση: αντι-πλάτη των αγωγών αιθυλενίου, υγρής αμμωνίας και άλλων μέσων. Σύστημα καυσίμου Aerospace: Εγγύηση ασφαλείας των αγωγών προωθητικού υγρού υδρογόνου και υγρού οξυγόνου.
Φόντα
Κρυογονική απόδοση: διπλή βελτιστοποίηση των υλικών και σχεδιασμού για να αποφευχθεί η ψυχρή ρωγμή και η αποτυχία της σφράγισης. Fast response : Ο χρόνος κλεισίματος του δίσκου βαλβίδων είναι μικρότερος από 1 δευτερόλεπτο για να αποφευχθεί η ανάκαμψη του μέσου να προκαλεί διακυμάνσεις της πίεσης του συστήματος. Llow Ροή Ροής Σχεδιασμός : Το κανάλι ροής πλήρους διαμέτρου μειώνει την πτώση πίεσης και είναι κατάλληλο για κρυογονικά μέσα υψηλής ροής. Συντήρηση Long-Life: Δομή σκληρής σφράγισης και επικάλυψη κατά της διάβρωσης χαμηλής θερμοκρασίας μειώνει το ρυθμό φθοράς.
