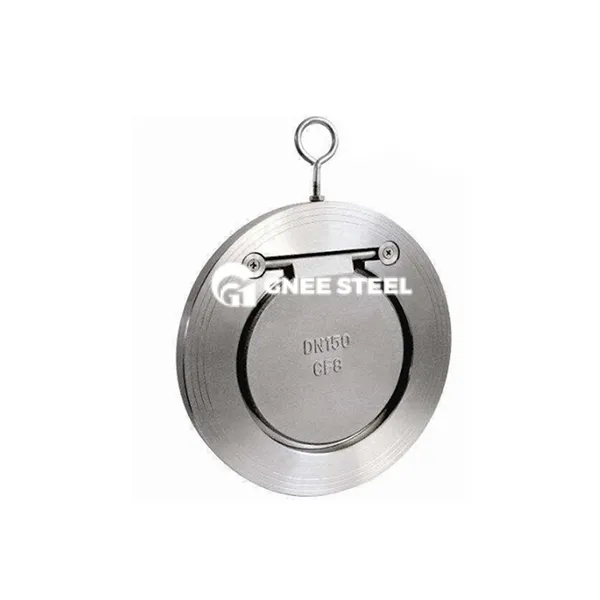

Βαλβίδα ελέγχου Swing Swing από ανοξείδωτο χάλυβα

Η βαλβίδα ελέγχου Swing Swing από ανοξείδωτο χάλυβα είναι μια αυτόματη βαλβίδα που ελέγχει το άνοιγμα και το κλείσιμο του δίσκου βαλβίδας μέσω της δύναμης που παράγεται από τη ροή του ίδιου του μέσου. Χρησιμοποιείται ειδικά για την πρόληψη της οπίσθιας ροής του μέσου που βρίσκεται σε εξέλιξη και έχει τα διπλά χαρακτηριστικά της δομής της σύνδεσης και της ταλάντευσης. Οι βασικές λειτουργίες του περιλαμβάνουν:

Πρόληψη του μέσου πίσω ροής: Εξασφάλιση ροής μονής κατεύθυνσης υγρού για να αποφευχθεί βλάβη σε αντλίες, δοχεία και άλλο εξοπλισμό λόγω της πίσω ροής.

Αυτόματο άνοιγμα και κλείσιμο: Δεν απαιτείται εξωτερική ισχύς, βασιζόμενη στην πίεση υγρού και το δίσκο βαλβίδων Deadweight για να επιτευχθεί δράση.

Αρχή εργασίας
Ροή προς τα εμπρός: Η μέτρια πίεση ωθεί το πτερύγιο της βαλβίδας για να περιστρέφεται γύρω από τον άξονα για να ανοίξει και το υγρό περνά ομαλά. Αντίστροφη ροή: Όταν η μέση πίεση εξαφανίζεται ή αντιστρέφει, το πτερύγιο της βαλβίδας κλείνει γρήγορα κάτω από τη δράση της βαρύτητας (ή της δύναμης ελατηρίου) για να εμποδίσει την αντίστροφη ροή.

1. Πίεση εργασίας: 1 0 mpa/1,6mpa/2,5mpa

2. Θερμοκρασία εργασίας: nbr: 0 βαθμός -+80 epdm: -10 βαθμός -+120 βαθμός viton: -20 βαθμός -+180 βαθμός

3. Πρόσωπο με πρόσωπο σύμφωνα με το ANSI 125/150

4.

5. Δοκιμές: DIN3230, API598

6. Μεσαίο: Φρέσκο ​​νερό, θαλασσινό νερό, πράγματα τροφίμων, όλα τα είδη ελαίου, οξύ, αλκαλικό υγρό κ.λπ.

Βασικά χαρακτηριστικά

• ‌ Corrosion Resistance‌: Το υλικό από ανοξείδωτο χάλυβα είναι κατάλληλο για εξαιρετικά διαβρωτικά μέσα (όπως το νιτρικό οξύ, το οξικό οξύ) και τα περιβάλλοντα υψηλής θερμοκρασίας · ‌
• Σχεδιασμός αντοχής χαμηλής ροής: Η δομή πλήρους διαμέτρου μειώνει την απώλεια πίεσης και είναι κατάλληλη για αγωγούς υψηλής ροής. ‌
• Γρήγορη απόκριση: Ο δίσκος της βαλβίδας ταλάντευσης είναι ευαίσθητος και έχει σύντομο χρόνο κλεισίματος, ο οποίος μειώνει αποτελεσματικά την επίδραση του σφυριού νερού. ‌
• Εύκολη συντήρηση: Ο αρθρωτός σχεδιασμός υποστηρίζει γρήγορη αποσυναρμολόγηση, η οποία είναι βολική για τις ακαθαρσίες του αγωγού καθαρισμού ή την αντικατάσταση των σφραγίδων‌



Βαλβίδα ελέγχου Swing Swing από ανοξείδωτο χάλυβα



Αιτήσεις

Χημική βιομηχανία: Προστασία πίσω ροής των αγωγών οξέος και αλκαλίων.
Σύστημα επεξεργασίας νερού: Έλεγχος ροής της παροχής νερού και των σταθμών άντλησης αποστράγγισης και σταθμών επεξεργασίας λυμάτων.
Πεδίο ενέργειας: Μονή αποκοπή του ατμού υψηλής θερμοκρασίας, των αγωγών πετρελαίου και φυσικού αερίου

Σημεία επιλογής και εγκατάστασης

Επίπεδο πίεσης: Πρέπει να ταιριάζει με την ονομαστική πίεση του αγωγού (όπως το PN10, PN16). Τα χαρακτηριστικά ‌Media ‌: 316L Το σώμα της βαλβίδας από ανοξείδωτο χάλυβα και η σφραγίδα PTFE προτιμώνται για τα διαβρωτικά μέσα. Η κατεύθυνση της εγκατάστασης: τόσο οι οριζόντιοι όσο και οι κάθετες αγωγοί είναι αποδεκτές, εξασφαλίζοντας ότι ο άξονας περιστροφής του δίσκου βαλβίδας είναι συνεπής με την κατεύθυνση της βαρύτητας.
