Περιγραφή βιομηχανικής βαλβίδας ελέγχου
Βιβλιοθήκη ελέγχου είναι μια αυτόματη βαλβίδα που χρησιμοποιείται στα βιομηχανικά συστήματα αγωγών για την πρόληψη της μέσης πίσω ροής. Συνειδητοποιεί τον έλεγχο ροής μονής κατεύθυνσης μέσω του νεκρού βάρους του δίσκου βαλβίδας, της μέσης πίεσης ή της δύναμης ελατηρίου για να εξασφαλίσει την ασφάλεια του εξοπλισμού και τη σταθερότητα της διαδικασίας. Οι βασικές λειτουργίες του περιλαμβάνουν:
Prevent Medium Backflow: Αποκλείστε την αντίστροφη ροή του υγρού για να αποφύγετε τους κινδύνους, όπως η αντιστροφή της αντλίας και η επίδραση του σφυριού νερού αγωγών.
Automatic άνοιγμα και κλείσιμο: Δεν απαιτείται εξωτερική ισχύς και η κίνηση του δίσκου βαλβίδων πραγματοποιείται με βάση την πίεση του υγρού και τη μηχανική δομή.
Κύριοι τύποι και δομικά χαρακτηριστικά
| τύπος | χαρακτηριστικό | εφαρμογή |
|---|---|---|
| LΒαλβίδα ελέγχου IFT | Ο δίσκος βαλβίδας ολισθαίνει κατά μήκος της κατακόρυφης κεντρικής γραμμής του σώματος της βαλβίδας, με ισχυρή σφράγιση και μεγάλη αντίσταση | Αγωγοί υψηλής πίεσης, μικρής διαμέτρου (όπως πρίζες χημικών αντιδραστήρων) |
| Sβαλβίδα ελέγχου πτέρυγας | Ο δίσκος βαλβίδας περιστρέφεται γύρω από τον άξονα, με μεγάλη χωρητικότητα ροής, κατάλληλο για χαμηλό ρυθμό ροής και αγωγούς μεγάλης διαμέτρου | Αγωγοί πετρελαίου και φυσικού αερίου |
| Βαλβίδα ελέγχου πεταλούδας | Ο δίσκος της βαλβίδας είναι μια δομή πεταλούδας με μικρό μέγεθος και ελαφρύ βάρος και πρέπει να εγκατασταθεί οριζόντια. | Σύστημα HVAC, δίκτυο επεξεργασίας νερού |
| Βαλβίδα ελέγχου αναστροφής τύπου μπάλας | Ο δίσκος σφαιρικής βαλβίδας έχει ισχυρή ικανότητα αυτοκαθαρισμού στην επιφάνεια σφράγισης και είναι ανθεκτική στη διάβρωση από τα μέσα σωματιδίων. | Συστήματα λίπανσης για φυτά και χημικά φυτά μεταλλεύματος |
| Σιωπηλή βαλβίδα ελέγχου | Εγκαταστήστε μια συσκευή buffer για να μειώσετε τον θόρυβο κρούσης του δίσκου βαλβίδας, κατάλληλο για σκηνές ευαίσθητες στο θόρυβο | Δημιουργία παροχής νερού και αποστράγγισης, υποστήριξη εξοπλισμού ακριβείας |
Βιομηχανική προδιαγραφή βαλβίδας ελέγχου
Μεγέθη βαλβίδων: 1/2-36} "(dn 15- dn900)
Πίεση: CLASS ANSI 150-2500 (PN 16- PN420)
Θερμοκρασία: -196 έως 500 βαθμοί
Υλικά σώματος: χυτοσίδηρος, ανθρακούχος χάλυβα, ανοξείδωτο χάλυβα, χάλυβα κράματος και διπλό χάλυβα
Trim (δίσκος/στέλεχος): χυτοσίδηρος, άνθρακα χάλυβα, ανοξείδωτο χάλυβα, χάλυβα διπλής όψης και κράμα χάλυβα
Σχεδιασμός: ASME 16.34/API 6D/API 600/BS 1868
Πρόσωπο με πρόσωπο: ASME B16.10
FLANGE END: ASME B16.5, ASME B16.47
BW End: ASME B16.25
Δοκιμή: API 598/API 6D/BS 6755
Ειδικά: NACE MR -01-75

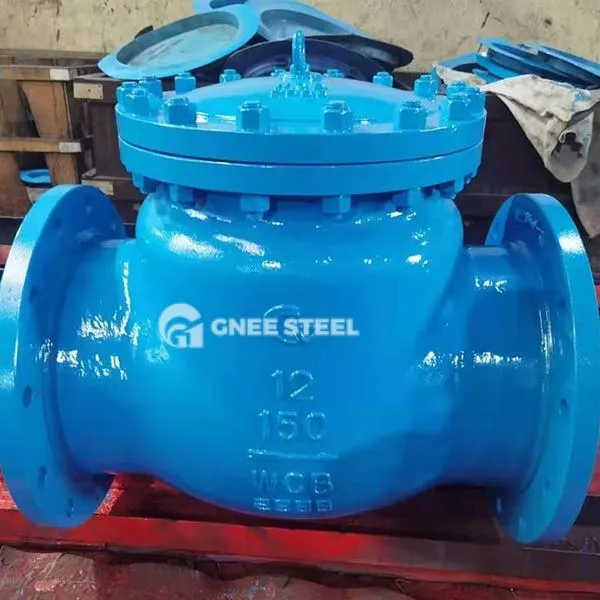

Βιομηχανική βαλβίδα ελέγχου
Αιτήσεις
Energy και Chemical Industry : Αποτρέψτε την οπισθοδρόμηση μέσων υψηλής θερμοκρασίας και υψηλής πίεσης (όπως σωλήνες ατμού και καταστήματα αντιδραστήρων). Water System : Αποτρέψτε την πίσω ροή νερού μετά την τερματισμό της αντλίας και προκαλεί βλάβη στο ρελαντί. Pharmaceutical/Food : Υλικό από ανοξείδωτο χάλυβα υγιεινής είναι κατάλληλο για αποστειρωμένο περιβάλλον για την πρόληψη της διασταυρούμενης μόλυνσης. Mining and Metallurgy: Οι βαλβίδες αναστροφής τύπου μπάλας χρησιμοποιούνται για τον έλεγχο του αγωγού των μέσων υψηλής φθοράς και των μέσων που περιέχουν σωματίδια.
