Χυτή βαλβίδα ελέγχου Swing Flanged Swing

Η βαλβίδα ελέγχου Swing Swing από χυτή φλάντζας είναι μια βαλβίδα ελέγχου ροής μονής κατεύθυνσης με δομή δίσκου βαλβίδας ταλάντευσης και υλικό χυτοσιδήρου χάλυβα, στερεωμένο στον αγωγό μέσω σύνδεσης φλάντζας.

Δομή και τεχνικές παράμετροι
Δομή σώματος βαλβίδας:
‌ Flange Connection: Τα άκρα της εισόδου και της εξόδου του σώματος της βαλβίδας είναι σχεδιασμένα με φλάντζα (σύμφωνα με το πρότυπο ANSI B16.34), κατάλληλο για σωλήνες DN15 ~ DN600.
‌Swing δίσκο βαλβίδας: Ο δίσκος βαλβίδας συνδέεται με τον άξονα της βαλβίδας μέσω ενός βραχίονα rocker, ο οποίος μπορεί να αντισταθμιστεί ελαφρώς 360 βαθμοί για να εξασφαλιστεί ότι η επιφάνεια σφράγισης ταιριάζει σφιχτά.
‌ Για το κλείσιμο του σχεδιασμού: Όλα τα εξαρτήματα ανοίγματος και κλεισίματος είναι ενσωματωμένα στο σώμα της βαλβίδας, χωρίς εξωτερικά σημεία διαρροής και υψηλή ασφάλεια.

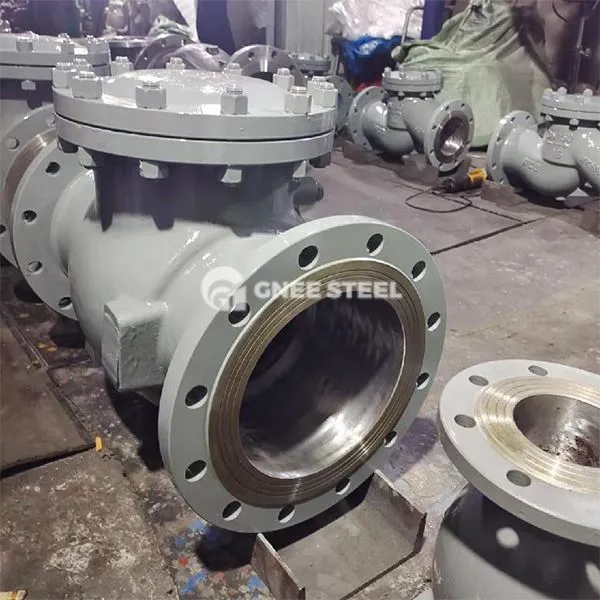

Χυτή βαλβίδα ελέγχου Swing Flanged Swing



Εφαρμοστά
Πετροχημική βιομηχανία: αγωγός πετρελαίου υψηλής θερμοκρασίας, πρόληψη πίσω ροής του αντιδραστήρα.
Σύστημα ισχύος: αγωγός ατμού λέβητα, σύστημα κυκλοφορίας νερού υψηλής πίεσης.
Βιομηχανική επεξεργασία νερού: Σύστημα παροχής νερού μεγάλης ροής, πρόληψη της οπίσθιας ροής αντλίας λυμάτων.

Σημεία επιλογής
Αντιστοίχιση πίεσης:
Για τις συμβατικές συνθήκες εργασίας, επιλέξτε PN16 ~ 40 χυτοσίδηρο χαλύβδινο σώμα βαλβίδας και η εξαιρετικά υψηλή πίεση (όπως το PN160) πρέπει να αναβαθμιστεί σε χαλύβδινο υλικό χρωμίου-molybdenum.
Μεσαία προσαρμοστικότητα:
Τα μέσα που περιέχουν σωματίδια πρέπει να επιλέξουν μια επιφάνεια σφράγισης με το σκληρό κράμα που εμφανίζονται.
Τα διαβρωτικά υγρά (όπως το αδύναμο οξύ και το αλκαλικό μέσο) συνιστώνται να είναι επενδεδυμένα με PTFE ή να χρησιμοποιούν επιφάνειες στεγανοποίησης από ανοξείδωτο χάλυβα.
Απαιτήσεις εγκατάστασης:
Έλεγχος κατεύθυνσης ροής: Εγκαταστήστε αυστηρά σύμφωνα με το "χαμηλό και υψηλό έξω" που σημειώνεται στο σώμα της βαλβίδας. Η αντίστροφη εγκατάσταση θα προκαλέσει την αποτυχία του δίσκου της βαλβίδας.
Σφράγιση φλάντζας: Οι μεταλλικές φλάντζες σπειροειδούς τραύματος ή παρεμβύσματα γραφίτη πρέπει να εγκατασταθούν κατά τη διάρκεια της εγκατάστασης για να εξασφαλιστεί η σφράγιση της επιφάνειας της φλάντζας
