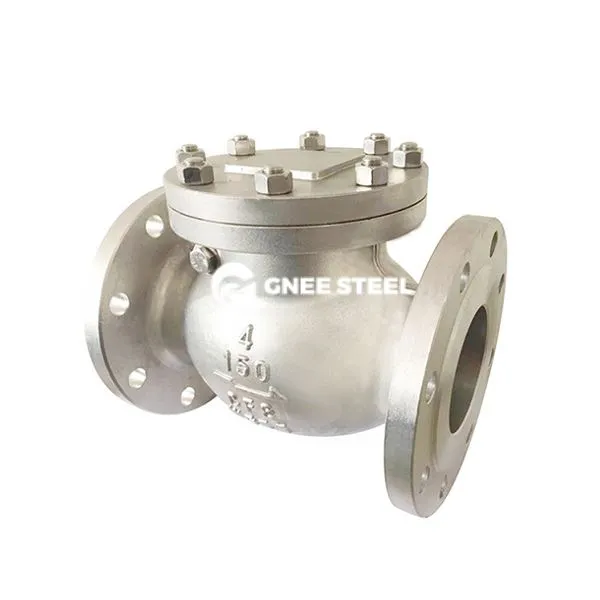

Περιγραφή βαλβίδας ελέγχου Carban Steel ANSI 150
Η βαλβίδα ελέγχου του ανθρακούχου χάλυβα ANSI 150 είναι μια αυτόματη βαλβίδα που ελέγχει το άνοιγμα και το κλείσιμο του δίσκου της βαλβίδας από την πίεση του μέσου για να αποτρέψει την οπισθοδρόμηση του υγρού στον αγωγό.
Το σώμα της βαλβίδας είναι κατασκευασμένο από ανθρακούχο χάλυβα (όπως το ASTM A216 WCB) και το επίπεδο πίεσης συναντά το πρότυπο ANSI 15 0 (που αντιστοιχεί σε ονομαστική πίεση περίπου 2,0 MPa), η οποία είναι κατάλληλη για συνθήκες μέσης και χαμηλής πίεσης.
Τα χαρακτηριστικά των δομών swing design: Ο δίσκος βαλβίδας περιστρέφεται γύρω από έναν σταθερό άξονα, ανοίγει σε ροή προς τα εμπρός και κλείνει γρήγορα με βαρύτητα ή μεσαία πίεση στην αντίστροφη ροή. Κανάλι ροής πλήρους δέσμης: Το εξορθολογισμένο κανάλι μειώνει την αντοχή του υγρού και είναι κατάλληλο για χαμηλό ρυθμό ροής και αγωγούς μεγάλης διαμέτρου.
Gnee Carbon Steel ANSI 150 Προδιαγραφή βαλβίδας ελέγχου Swing
|
είδος
|
βαλβίδα
|
|
Εφαρμογή
|
Βιομηχανία πετρελαίου και φυσικού αερίου, πετρελαίου και φυσικού αερίου, Ππεδροχημική, χημική επεξεργασία, φαρμακευτικά προϊόντα, τρόφιμα και ποτά, επεξεργασία νερού και πολλά άλλα.
|
|
Μέγεθος θύρας
|
DN20 ~ DN1200mm
|
|
Εγγύηση
|
24 μήνες
|
|
Τόπος προέλευσης
|
Henan, Κίνα
|
|
Εξουσία
|
κανένας
|
|
Θερμοκρασία μέσων
|
Φυσιολογική θερμοκρασία, υψηλή θερμοκρασία, χαμηλή θερμοκρασία
|
|
Επωνυμία
|
Γρηγώ
|
|
Δομή
|
έλεγχος
|
|
Μέσα ενημέρωσης
|
πετρέλαιο και φυσικό αέριο, ατμό, νερό. Χημική κ.λπ.
|
|
Προσαρμοσμένη υποστήριξη
|
OEM, ODM, OBM
|
|
Υλικό σώματος
|
Σφυρηλάτης ανθρακούχου χάλυβα, σφυρηλατημένος ανοξείδωτος χάλυβας CF8/CF8M
|
|
Υλικό με μπάλα
|
Σφυρηλάτης ανθρακούχου χάλυβα, σφυρηλατημένος ανοξείδωτος χάλυβας CF8/CF8M
|
|
Υλικό στέλεχος
|
Πλαίσιο από ανοξείδωτο χάλυβα, κλπ.
|
|
Υλικό καθίσματος
|
PTFE ή μεταλλική σφραγίδα με stellite, καρβίδιο βολφραμίου
|
|
Τελική σύνδεση
|
Φλάντζα, συγκολλημένη, συγκόλληση και σπειρώματα υποδοχής
|
|
Πρότυπο σχεδιασμού
|
API 6D, API 608, API 607, ASME B16.34, ASME B16.25
|
|
Πιστοποιήσεις
|
API 6D, API 607, API 598, ANSI/ASME B16.34, CE, JIS, DIN, BS
|
|
Μούβ
|
1 μονάδα
|
Gnee Carbon Steel ANSI 150 Βαλβίδα ελέγχου Swing
Εφαρμογή:
- Petrochemical: αγωγοί διυλιστηρίων, καταστήματα αντιδραστήρων, για να αποφευχθεί η επιστροφή του πετρελαίου ή των διαβρωτικών μέσων.
- Ενεργειακό σύστημα: έξοδος ατμού λέβητα, θερμικό δίκτυο, για να εξασφαλιστεί η μονοκατευθυντική ροή υψηλής θερμοκρασίας και μέσων υψηλής πίεσης.
- Επεξεργασία νερού: Σύστημα κυκλοφορίας νερού, έξοδος αντλίας, για να αποφευχθεί η πρόσκρουση του σφυριού νερού κατά τη διάρκεια του τερματισμού.
Σημεία εγκατάστασης και συντήρησης
Απαιτήσεις εγκατάστασης
Έλεγχος ροής: Η κατεύθυνση του βέλους στο σώμα της βαλβίδας πρέπει να είναι σύμφωνη με την κατεύθυνση ροής του μέσου. Όταν εγκατασταθεί κάθετα, το μέσο πρέπει να ρέει από κάτω προς τα πάνω.
Υποστήριξη και σταθεροποίηση: Οι βαλβίδες μεγάλης διαμέτρου απαιτούν πρόσθετες αγκύλες για να αποφευχθεί η παραμόρφωση ή η διαρροή του σώματος της βαλβίδας που προκαλείται από το βάρος του αγωγού.
Συστάσεις συντήρησης
Καθαρίστε τακτικά τις ακαθαρσίες στην κοιλότητα της βαλβίδας, ελέγξτε τη λίπανση του περιστρεφόμενου άξονα του δίσκου της βαλβίδας και τη φθορά της επιφάνειας σφράγισης. Η σκληρή σφραγίδα πρέπει να αντικατασταθεί εάν φοριέται περισσότερο από 1mm.
