Τύπος φλάντζας βαλβίδας πεταλούδας Περιγραφή
Η δομή στεγανοποίησης της βαλβίδας πεταλούδας φλάντζας χρησιμοποιεί PTFE, συνθετικό καουτσούκ και φαινολική ρητίνη για να σχηματίσει μια σύνθετη έδρα, παρέχοντας στο κάθισμα ελαστικότητα και ενισχυμένη αντοχή. Επιπλέον, η πλάκα πεταλούδας είναι πλήρως επικαλυμμένη με PTFE, δίνοντάς της ισχυρή αντοχή στη διάβρωση.
Προδιαγραφή βαλβίδας πεταλούδας άκρου φλάντζας
| DN/NPS |
DN250 – DN1800 (10" – 70") |
|---|---|
| Πίεση λειτουργίας |
PN6, PN10, PN16 |
| Σύνδεση με φλάντζα |
ANSI CL150, PN6, PN10, PN16 |
| Πάνω φλάντζα |
ISO 5211 |
| Βαθμολόγηση |
EN 19 |
| Μήκος πρόσωπο με πρόσωπο |
EL 558-1/20 |
| Πρότυπο δοκιμής |
EL 12266-1 |
| Εφαρμογή |
Φράγματα & υδροηλεκτρική ενέργεια, HVAC, Βιομηχανική, Άρδευση, Μονάδες ηλεκτροπαραγωγής, Επεξεργασία λυμάτων και λυμάτων, Επεξεργασία νερού |

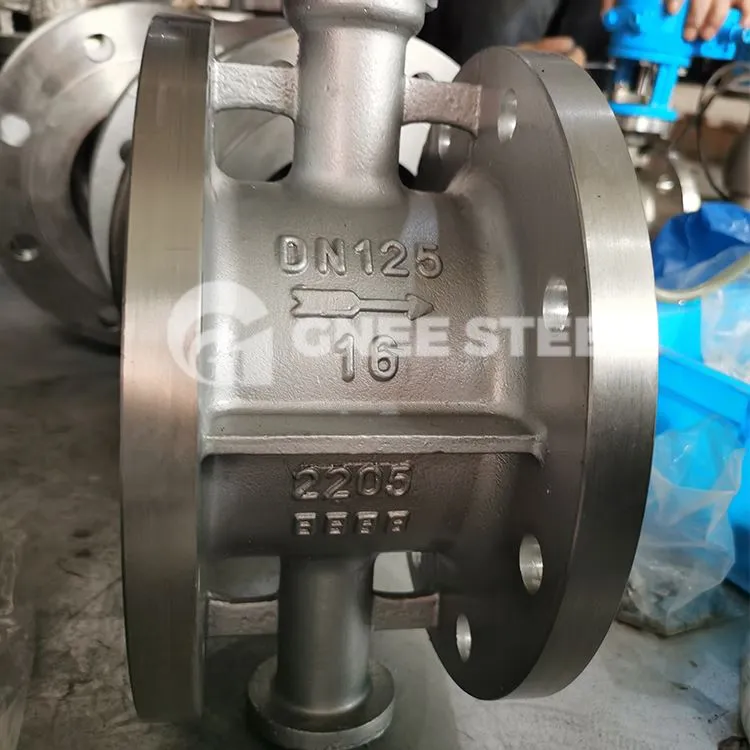

άκρο φλάντζας βαλβίδας πεταλούδας
Ταξινόμηση βαλβίδων πεταλούδας με φλάντζα
Οι βαλβίδες πεταλούδας με φλάντζα μπορούν να χωριστούν σε βαλβίδες πεταλούδας με φλάντζα μαλακής σφράγισης και βαλβίδες πεταλούδας με φλάντζα σκληρής σφράγισης με βάση το υλικό της επιφάνειας στεγανοποίησης.
- Η πλευρά στεγανοποίησης μιας βαλβίδας πεταλούδας με φλάντζα μαλακής σφράγισης χρησιμοποιεί ελαστικά υλικά στεγανοποίησης όπως καουτσούκ και φθοροπλαστικά. Αντίθετα, η πλευρά στεγανοποίησης μιας βαλβίδας πεταλούδας με φλάντζα σκληρής σφράγισης χρησιμοποιεί υλικά όπως σύνθετες πλάκες από μέταλλο προς μέταλλο, από μέταλλο σε φθοροπλαστικό και πολυστρωματικές πλάκες.
Ο δακτύλιος στεγανοποίησης μιας βαλβίδας πεταλούδας με φλάντζα μαλακής σφράγισης μπορεί να ενσωματωθεί στο κανάλι του σώματος της βαλβίδας ή γύρω από την περιφέρεια της πλάκας πεταλούδας. Όταν χρησιμοποιείται ως βαλβίδα διακοπής, η απόδοση στεγανοποίησης μπορεί να φτάσει το επίπεδο VI FCI70-2:2006 (ASMEB16-104), το οποίο είναι σημαντικά υψηλότερο από αυτό μιας βαλβίδας πεταλούδας με φλάντζα σκληρής σφράγισης. Ωστόσο, λόγω των περιορισμών θερμοκρασίας των μαλακών υλικών σφράγισης, οι βαλβίδες πεταλούδας με μαλακή στεγανοποίηση χρησιμοποιούνται συνήθως σε πεδία εξοικονόμησης νερού και επεξεργασίας νερού σε θερμοκρασία δωματίου.
- Οι μεταλλικές βαλβίδες πεταλούδας με φλάντζα σκληρής σφράγισης έχουν το πλεονέκτημα της ανθεκτικότητας του υλικού, μπορούν να αντέξουν υψηλότερες θερμοκρασίες εργασίας, μεγαλύτερες πιέσεις εργασίας και έχουν μεγαλύτερη διάρκεια ζωής από τις βαλβίδες μαλακής σφράγισης. Ωστόσο, τα μειονεκτήματα των βαλβίδων πεταλούδας με φλάντζα σκληρής σφράγισης είναι επίσης πολύ εμφανή - είναι δύσκολο να επιτευχθεί πλήρης στεγανοποίηση και η απόδοση σφράγισης είναι σχετικά κακή. Επομένως, αυτός ο τύπος βαλβίδας πεταλούδας με φλάντζα χρησιμοποιείται γενικά σε εφαρμογές όπου δεν απαιτείται υψηλή απόδοση στεγανοποίησης, κυρίως για τη ρύθμιση της ροής.
