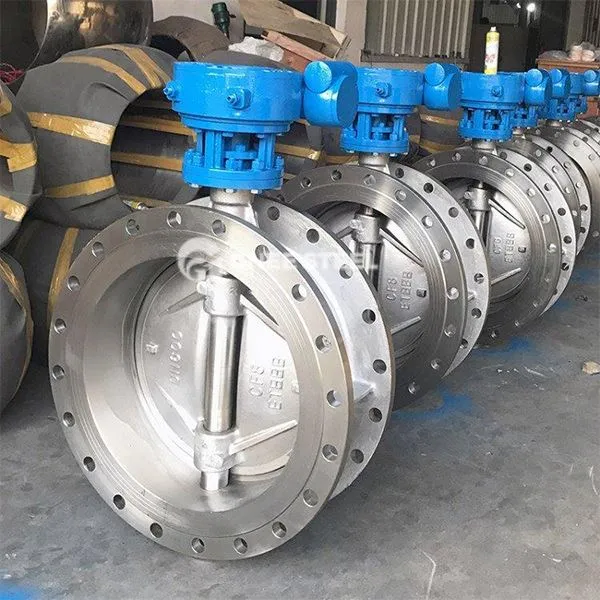

Βαλβίδες πεταλούδας τριπλής μετατόπισης

Η βαλβίδα πεταλούδας τριπλής μετατόπισης είναι μια βαλβίδα υψηλής απόδοσης που συνδυάζει τη σύνδεση φλάντζας και τρισδιάστατη εκκεντρική δομή, σχεδιασμένη για υψηλή θερμοκρασία και υψηλή πίεση, διαβρωτικά μέσα και σκληρές συνθήκες εργασίας. Το βασικό της χαρακτηριστικό είναι να επιτύχει μηδενική διαρροή και μεγάλη διάρκεια ζωής μέσω της δομικής καινοτομίας, τα παρακάτω είναι μια λεπτομερής ανάλυση:

1. Κύριοι δομικά χαρακτηριστικά
Τρισδιάστατος εκκεντρικός σχεδιασμός:
Η πρώτη εκκεντρότητα: ο άξονας του στελέχους αποκλίνει από το κέντρο της πλάκας πεταλούδας, η οποία μειώνει την τριβή και τη φθορά της επιφάνειας σφράγισης κατά το άνοιγμα και το κλείσιμο.
Δεύτερη εκκεντρικότητα: Ο άξονας του στελέχους μετατοπίζεται από την κεντρική γραμμή του σωλήνα, σχηματίζοντας μια αυτοκαθάριστη δύναμη για να ενισχύσει το φαινόμενο σφράγισης.
Τρίτη εκκεντρικότητα: Η επιφάνεια σφράγισης υιοθετεί κωνικό σχεδιασμό, μόνο όταν κλείνει την πλάκα πεταλούδας και την επαφή του καθίσματος της βαλβίδας, για να επιτευχθεί μηδενική διαρροή μεταλλικής σκληρής σφραγίδας (ρυθμός διαρροής μικρότερο ή ίσο με 10 ppm).
Σύνδεση φλάντζας:
Το σώμα της βαλβίδας και ο αγωγός σταθεροποιούνται με μπουλόνια φλάντζας για να εξασφαλιστεί μια σταθερή σύνδεση και εύκολη αποσυναρμολόγηση και συντήρηση.
Η επιφάνεια σφράγισης της φλάντζας μπορεί να εμφανιστεί με σκληρό κράμα ή ευέλικτο σύνθετο στρώμα γραφίτη για να προσαρμοστεί σε υψηλή θερμοκρασία και υψηλή πρόσκρουση πίεσης.
2. Πλεονεκτήματα απόδοσης
Σφράγιση και αντίσταση πίεσης:
Διάρκεια αμφίδρομης σφράγισης: Η γωνία κώνου της επιφάνειας στεγανοποίησης είναι μικρότερη από τη γωνία τριβής, η οποία μπορεί να αντέξει την επίδραση της αντίστροφης πίεσης και είναι κατάλληλη για συχνές σενάρια ανοίγματος και κλεισίματος.
Αξιολόγηση πίεσης μέχρι την κλάση 600 (PN100), κάλυψη θερμοκρασίας -196 βαθμό ~ +600.
Μεγάλη διάρκεια ζωής και χαμηλή συντήρηση:
Η διάρκεια ζωής του καθίσματος είναι πάνω από 100, 000 ανοίγματα και κλείσιμο, χωρίς προβλήματα φθοράς ελαστικής σφράγισης και διαστήματα συντήρησης 3-5 χρόνια.
Η επιφάνεια στεγανοποίησης είναι κατασκευασμένη από επικάλυψη καρβιδίου τσιμεντοειδούς (όπως stellite) ή μεταλλική πλαστικοποιημένη δομή, η οποία είναι ανθεκτική στην τριβή και το πλύσιμο.



Βαλβίδες πεταλούδας τριπλής μετατόπισης
